Cấu tạo vững chắc của Bơm dầu truyền nhiệt RY80-50-200A được thể hiện qua thiết kế thân bơm chắc chắn, cụm ổ trục riêng biệt và hệ thống giá đỡ giúp duy trì độ ổn định khi thiết bị làm việc liên tục với dầu truyền nhiệt nhiệt độ cao.
Riêng về vật liệu gang đúc, tài liệu kỹ thuật hiện có chưa nêu rõ vật liệu chế tạo thân bơm RY80-50-200A. Vì vậy, khi lựa chọn thiết bị thực tế cần kiểm tra lại vật liệu thân bơm trên catalogue, bản vẽ kỹ thuật hoặc xác nhận của nhà sản xuất.
Thân của Bơm dầu truyền nhiệt RY80-50-200A kết hợp với nắp bơm tạo thành khoang làm việc chịu áp, bên trong bố trí bánh công tác và đường dẫn dòng dầu.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được thiết kế theo cấp áp suất 16 bar, cho thấy kết cấu thân bơm được định hướng cho điều kiện vận hành công nghiệp có áp lực và nhiệt độ cao.
RY80-50-200A sử dụng kết cấu đỡ một phía với thân ổ trục và giá đỡ riêng. Trục bơm được định vị bởi hai bộ vòng bi, giúp cụm rôto duy trì vị trí ổn định khi quay ở tốc độ 2.900 vòng/phút.
Sự chắc chắn của cụm thân, giá đỡ và ổ trục góp phần hạn chế biến dạng, độ đảo trục và rung động trong quá trình vận hành.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy. Cách bố trí này tạo thành một cụm truyền động thống nhất, giúp duy trì khoảng cách và vị trí tương đối giữa trục bơm với trục động cơ.
Khi bệ được cân bằng và cố định chắc chắn trên móng, Bơm dầu truyền nhiệt RY80-50-200A có thể duy trì trạng thái cơ khí ổn định hơn, đặc biệt trong quá trình vận hành liên tục.
Một đặc điểm quan trọng của dòng RY là khả năng vận chuyển dầu truyền nhiệt có nhiệt độ cao, với giới hạn môi chất đến 350°C. Vì vậy, kết cấu thân, nắp bơm, trục và cụm ổ trục phải làm việc đồng bộ trong điều kiện có sự giãn nở nhiệt đáng kể.
Thiết kế tản nhiệt tự nhiên cũng giúp giảm ảnh hưởng nhiệt lên khu vực ổ trục mà không cần sử dụng hệ thống làm mát bằng nước truyền thống.
Nếu phiên bản RY80-50-200A thực tế được nhà sản xuất xác nhận sử dụng gang đúc, vật liệu này sẽ tạo nên phần thân có độ cứng và khả năng chịu tải cơ học phù hợp với kết cấu bơm công nghiệp.
Tuy nhiên, vật liệu chính xác vẫn cần được xác nhận theo từng cấu hình sản phẩm, bởi tài liệu vận hành hiện tại không ghi rõ thân RY80-50-200A được chế tạo từ gang đúc.
Cấu tạo vững chắc của Bơm dầu truyền nhiệt RY80-50-200A thể hiện ở thân bơm chịu áp, cụm giá đỡ chắc chắn, trục được đỡ bởi hai vòng bi và bơm – động cơ được lắp trên cùng một bệ máy. Những yếu tố này tạo nền tảng cho khả năng vận hành ổn định trong hệ thống tuần hoàn dầu nóng.
Đối với thông tin “cấu tạo từ gang đúc”, cần kiểm tra thêm tài liệu vật liệu hoặc xác nhận từ nhà sản xuất trước khi sử dụng như một thông số kỹ thuật chính thức của Bơm dầu truyền nhiệt RY80-50-200A.
Nguyên lý hút xả môi chất áp suất cao của Bơm dầu truyền nhiệt RY80-50-200A dựa trên chuyển động quay của bánh công tác để tạo chênh lệch áp suất giữa cửa hút và cửa xả. Khi bơm vận hành, dầu tải nhiệt được hút vào tâm bánh công tác, nhận năng lượng rồi được đẩy ra ngoài với áp suất cao hơn để tiếp tục tuần hoàn trong hệ thống.

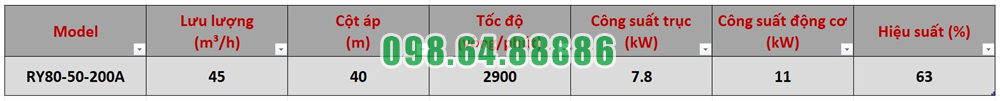

Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ quay 2.900 vòng/phút và công suất 11 kW, RY80-50-200A duy trì quá trình hút – tăng áp – xả môi chất liên tục.
Dầu tải nhiệt đi vào cửa hút theo hướng trục và tiến tới khu vực tâm bánh công tác.
Khi bánh công tác quay, lượng dầu tại vùng tâm liên tục được đưa ra phía ngoài. Điều này làm áp suất ở khu vực tâm giảm tương đối, tạo điều kiện để dầu mới từ đường hút tiếp tục đi vào bơm.
Vì vậy, quá trình hút được duy trì nhờ chênh lệch áp suất hình thành trong quá trình bánh công tác quay.
Bánh công tác là bộ phận trực tiếp tạo năng lượng cho dòng dầu.
Khi quay ở tốc độ 2.900 vòng/phút, các cánh bơm truyền cơ năng cho dầu và làm dầu chuyển động từ tâm ra chu vi ngoài. Trong quá trình này, vận tốc và năng lượng của dòng chất lỏng tăng lên.
Đây là giai đoạn trung tâm trong nguyên lý hút xả môi chất áp suất cao của Bơm dầu truyền nhiệt RY80-50-200A.
Sau khi rời bánh công tác, dầu đi vào phần dẫn dòng của thân bơm.
Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng. Nhờ đó, áp suất của dầu tại phía xả cao hơn phía hút.
Với cột áp 40 m, RY80-50-200A tạo đủ năng lượng cho dòng dầu vượt qua trở lực của đường ống, van và các thiết bị trong hệ thống tuần hoàn.
Khi dầu được tăng áp, dòng chất lỏng được dẫn đến cửa xả hướng tâm và đi vào đường ống hệ thống.
Trong khi dầu cũ được đẩy ra cửa xả, dầu mới đồng thời đi vào cửa hút. Hai quá trình diễn ra liên tục và không tách rời:
Dầu vào cửa hút → đến tâm bánh công tác → nhận năng lượng → tăng áp → đi ra cửa xả.
Chu trình này được lặp lại liên tục khi bơm hoạt động ổn định.
Cột áp là yếu tố thể hiện khả năng cung cấp năng lượng cho dòng chất lỏng.
Ở điểm làm việc 45 m³/h – 40 m, RY80-50-200A giúp dầu duy trì áp lực cần thiết để tiếp tục di chuyển qua hệ thống.
Nếu trở lực đường ống quá lớn hoặc bánh công tác bị tắc, áp suất và lưu lượng thực tế có thể suy giảm, làm quá trình xả môi chất không đạt yêu cầu.
Để quá trình hút và xả hoạt động ổn định, bơm phải được mồi đầy môi chất trước khi khởi động. Đường hút cần thông thoáng, van hút mở hoàn toàn và bánh công tác không bị dị vật cản trở.
Ngoài ra, bơm phải quay đúng chiều và duy trì tốc độ phù hợp. Nếu tốc độ quay thấp hoặc chiều quay sai, khả năng tạo lưu lượng và cột áp sẽ giảm rõ rệt.
Khi làm việc với dầu nóng, bơm cũng cần được gia nhiệt sơ bộ đúng quy trình để hạn chế ảnh hưởng của chênh lệch nhiệt độ lên các chi tiết cơ khí.
Nguyên lý hút xả môi chất áp suất cao của Bơm dầu truyền nhiệt RY80-50-200A được hình thành từ quá trình bánh công tác liên tục hút dầu vào vùng tâm, truyền năng lượng cho dòng dầu và đưa dầu ra cửa xả với áp suất cao hơn.
Với lưu lượng 45 m³/h, cột áp 40 m, tốc độ 2.900 vòng/phút và công suất 11 kW, RY80-50-200A duy trì chu trình hút – tăng áp – xả liên tục, giúp dầu tải nhiệt vượt qua trở lực hệ thống và tiếp tục tuần hoàn ổn định.

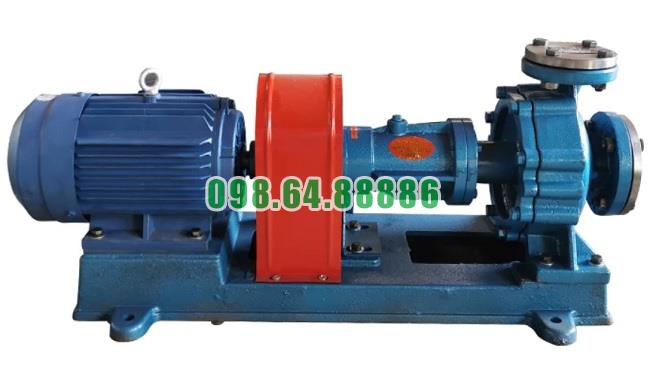

Máy bơm tuần hoàn dầu nóng RY80-50-200A lưu lượng 45 m3/h, công suất 11 kW, cột áp 40 m
