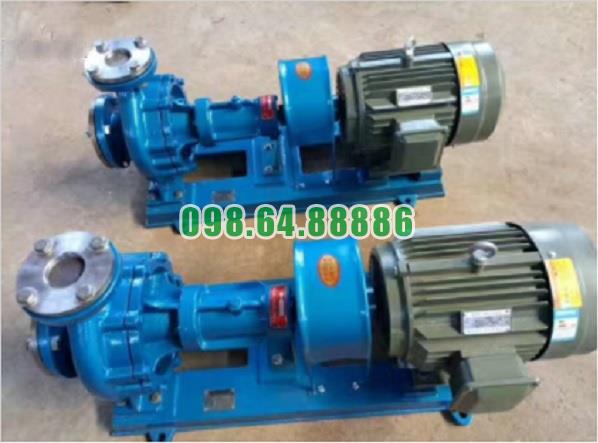

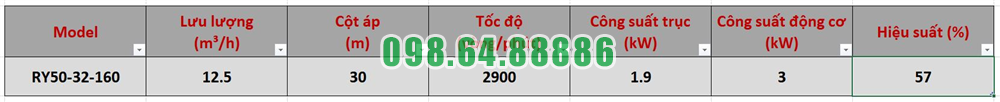

Máy bơm tuần hoàn dầu nóng RY50-32-160 lưu lượng 12.5 m3/h, tốc độ quay 2900 vòng/phút, cột áp 30 m, công suất 3 kW

Nguyên tắc kiểm tra tốc độ tăng nhiệt an toàn cho bơm dầu truyền nhiệt RY50-32-160

Đối với bơm dầu truyền nhiệt RY50-32-160, kiểm soát tốc độ tăng nhiệt trước khi vận hành là yêu cầu quan trọng để hạn chế giãn nở nhiệt đột ngột giữa thân bơm, trục, ổ bi và các chi tiết làm kín. Nguyên tắc chính là gia nhiệt từ từ, kiểm soát chênh lệch nhiệt độ và không để tốc độ tăng nhiệt vượt quá 50°C/giờ.

Kiểm tra nhiệt độ trước khi bắt đầu gia nhiệt

Trước khi đưa dầu nóng vào RY50-32-160, cần xác định trạng thái nhiệt ban đầu của thân bơm và môi chất. Nếu bơm đang ở nhiệt độ môi trường nhưng dầu từ hệ thống đã có nhiệt độ rất cao, không nên đưa toàn bộ dòng dầu nóng vào bơm ngay lập tức.

Mục tiêu của giai đoạn đầu là để thân bơm tiếp nhận nhiệt từ từ, giúp các chi tiết kim loại có thời gian giãn nở tương đối đồng đều.

Giới hạn tốc độ tăng nhiệt không quá 50°C/giờ

Trong quá trình gia nhiệt sơ bộ, tốc độ tăng nhiệt của RY50-32-160 cần được kiểm soát không vượt quá 50°C trong một giờ.

Có thể hiểu rằng nhiệt độ thân bơm không nên tăng quá nhanh trong một khoảng thời gian ngắn. Người vận hành cần theo dõi nhiệt độ theo từng khoảng thời gian để xác định mức tăng thực tế.

Ví dụ, nếu nhiệt độ thân bơm tăng từ 40°C lên 65°C trong 30 phút thì mức tăng là 25°C trong nửa giờ, tương đương khoảng 50°C/giờ. Đây đã là mức giới hạn cần kiểm soát, không nên tiếp tục tăng nhiệt nhanh hơn.

Kiểm soát chênh lệch giữa dầu vào và thân bơm

Bên cạnh tốc độ tăng nhiệt, một thông số quan trọng khác là chênh lệch giữa nhiệt độ dầu tại phía hút và nhiệt độ thân bơm.

Đối với RY50-32-160, mức chênh lệch này cần được giữ không vượt quá 40°C trong quá trình gia nhiệt sơ bộ.

Nếu dầu nóng hơn thân bơm quá nhiều, thân bơm có thể nhận nhiệt đột ngột. Các khu vực tiếp xúc trực tiếp với dầu sẽ nóng và giãn nở nhanh hơn những bộ phận nằm xa dòng môi chất, làm tăng nguy cơ xuất hiện ứng suất nhiệt và sai lệch cơ khí.

Gia nhiệt bằng cách cho dầu nóng tuần hoàn từng bước

Không nên coi quá trình gia nhiệt là đưa ngay dầu ở nhiệt độ vận hành vào bơm. RY50-32-160 cần được làm nóng từng bước bằng cách cho dầu nóng đi qua thân bơm nhiều lần để nhiệt độ kết cấu tăng dần.

Quá trình có thể hình dung theo hướng:

Dầu nóng đi vào bơm → truyền nhiệt cho thân bơm → nhiệt độ thân bơm tăng từ từ → tiếp tục tuần hoàn → thân bơm tiến gần nhiệt độ môi chất.

Phương pháp này giúp giảm chênh lệch nhiệt giữa bên trong và bên ngoài thân bơm trước khi thiết bị bước vào trạng thái vận hành chính thức.

Theo dõi nhiệt độ theo từng khoảng thời gian

Để kiểm tra tốc độ tăng nhiệt, không nên chỉ đo nhiệt độ một lần ở đầu và một lần khi kết thúc. Nhiệt độ cần được theo dõi trong suốt quá trình gia nhiệt.

Người vận hành cần chú ý đồng thời hai yếu tố: nhiệt độ thân bơm đang tăng nhanh đến mức nào và nhiệt độ dầu tại cửa hút đang cao hơn thân bơm bao nhiêu.

Nếu nhiệt độ thân bơm tăng quá nhanh, cần giảm tốc độ cấp nhiệt. Nếu chênh lệch dầu vào và thân bơm tiến gần hoặc vượt 40°C, cũng cần điều chỉnh quá trình gia nhiệt để tránh sốc nhiệt.

Quan sát sự giãn nở của cụm bơm

Khi RY50-32-160 nóng dần lên, thân bơm và các chi tiết kim loại sẽ giãn nở. Đây là hiện tượng bình thường nhưng cần được kiểm soát.

Trong giai đoạn gia nhiệt sơ bộ, các bu lông cố định bơm được nới khoảng 0,3–0,5 mm để tạo điều kiện cho cụm bơm giãn nở theo nhiệt độ. Sau khi hoàn thành quá trình gia nhiệt và nhiệt độ đã ổn định, các vị trí cố định phải được siết lại.

Thao tác này giúp hạn chế ứng suất cơ học phát sinh khi thân bơm thay đổi kích thước do nhiệt.

Kiểm tra khả năng quay của trục trong quá trình tăng nhiệt

Nhiệt độ tăng có thể làm thay đổi khe hở giữa các chi tiết. Vì vậy, việc kiểm tra trạng thái quay của trục là một cách quan trọng để nhận biết sự giãn nở bất thường.

Trước khi khởi động chính thức, có thể quay khớp nối bằng tay để kiểm tra trục có chuyển động nhẹ và đều hay không. Nếu xuất hiện hiện tượng nặng trục, mắc hoặc cọ sát sau khi gia nhiệt, không nên tiếp tục khởi động ngay.

Điều này có thể cho thấy quá trình giãn nở nhiệt đã làm thay đổi trạng thái cơ khí của cụm rôto.

Quan sát rò rỉ khi nhiệt độ tăng

Khi thân bơm nóng lên, các vị trí làm kín, mặt ghép và đường ống cũng thay đổi kích thước theo nhiệt độ. Vì vậy, trong quá trình gia nhiệt cần quan sát khu vực thân bơm, nắp bơm, bộ làm kín và các mặt bích.

Nếu xuất hiện lượng dầu rò bất thường khi nhiệt độ tăng, cần kiểm tra trước khi tiếp tục nâng nhiệt. Không nên bỏ qua hiện tượng rò rỉ với suy nghĩ rằng bơm chưa đạt nhiệt độ vận hành.

Không tăng nhiệt quá nhanh để rút ngắn thời gian khởi động

Việc tăng nhanh nhiệt độ dầu có thể rút ngắn thời gian chuẩn bị nhưng lại làm tăng nguy cơ giãn nở không đồng đều.

Đối với RY50-32-160, mục tiêu của gia nhiệt sơ bộ không phải đạt nhiệt độ vận hành càng nhanh càng tốt mà là đưa toàn bộ cụm bơm từ trạng thái nguội lên trạng thái nóng một cách có kiểm soát.

Do đó, giới hạn 50°C/giờ cần được xem là giới hạn an toàn cần tuân thủ chứ không phải tốc độ bắt buộc phải đạt.

Chỉ khởi động khi trạng thái nhiệt và cơ khí đã ổn định

Sau khi gia nhiệt, cần kiểm tra lại trạng thái của cụm bơm trước khi khởi động. Thân bơm phải được làm nóng tương đối đồng đều, chênh lệch nhiệt độ được kiểm soát, trục quay bằng tay bình thường và không xuất hiện rò rỉ hoặc biến dạng bất thường.

Các bu lông đã nới để bù giãn nở nhiệt cũng cần được kiểm tra và siết lại sau khi hoàn thành quá trình gia nhiệt.

Chỉ khi các điều kiện này ổn định mới nên chuyển sang bước khởi động động cơ và đưa RY50-32-160 vào chế độ tuần hoàn chính thức.

Nguyên tắc kiểm tra tốc độ tăng nhiệt an toàn cho bơm dầu truyền nhiệt RY50-32-160 tập trung vào hai giới hạn quan trọng: tốc độ gia nhiệt không vượt quá 50°C/giờ và chênh lệch giữa nhiệt độ dầu tại cửa hút với thân bơm không vượt quá 40°C.

Trong suốt quá trình gia nhiệt cần theo dõi nhiệt độ liên tục, cho dầu nóng tuần hoàn từng bước, quan sát rò rỉ, kiểm tra khả năng quay của trục và tạo điều kiện cho thân bơm giãn nở bằng cách nới vị trí cố định khoảng 0,3–0,5 mm trước khi siết lại sau khi nhiệt độ ổn định. Kiểm soát đúng tốc độ tăng nhiệt giúp RY50-32-160 hạn chế sốc nhiệt, giảm biến dạng cơ khí và duy trì trạng thái làm việc ổn định khi bắt đầu vận chuyển dầu nóng.

Sự tối ưu không gian lắp đặt nhờ kết cấu gọn nhẹ của bơm dầu truyền nhiệt RY50-32-160

Bơm dầu truyền nhiệt RY50-32-160 có kết cấu tương đối gọn, thuận lợi khi bố trí trong các hệ thống tuần hoàn dầu nóng có không gian lắp đặt hạn chế. Cụm bơm và động cơ được lắp đồng trục trên cùng bệ, giúp tập trung các bộ phận chính thành một cụm hoàn chỉnh, giảm sự phân tán thiết bị trong khu vực vận hành.

Kết cấu bơm và động cơ trên cùng bệ

RY50-32-160 sử dụng động cơ kết nối với trục bơm thông qua khớp nối đàn hồi. Bơm và động cơ được bố trí theo phương ngang trên cùng một bệ đỡ, tạo thành cụm truyền động thống nhất.

Cách bố trí này giúp đơn giản hóa nền móng, thuận tiện căn chỉnh đồng tâm và không cần bố trí riêng biệt nhiều cụm truyền động. Nhờ đó, diện tích dành cho thiết bị được sử dụng hiệu quả hơn.

Cửa hút và cửa xả thuận tiện cho bố trí đường ống

Cửa hút của RY50-32-160 được bố trí theo phương dọc trục, trong khi cửa xả hướng tâm và hướng lên trên. Kết cấu này thuận lợi khi kết nối bơm với đường dầu hồi và đường dầu cấp của hệ thống.

Đường hút có thể đi thẳng vào tâm bơm, còn đường xả được đưa lên hệ thống đường ống phía trên. Cách bố trí giúp hạn chế các đoạn ống vòng phức tạp xung quanh cụm bơm, từ đó tiết kiệm thêm không gian lắp đặt.

Không cần bố trí hệ thống nước làm mát

Một yếu tố giúp RY50-32-160 tối ưu không gian là sử dụng cơ chế tản nhiệt tự nhiên, không yêu cầu một vòng nước làm mát riêng cho bơm.

Nhờ đó, khu vực lắp đặt không phải bổ sung đường cấp nước, đường hồi nước, van và các thiết bị phụ trợ làm mát. Không gian xung quanh bơm chủ yếu được dành cho đường dầu truyền nhiệt, động cơ và khoảng trống phục vụ kiểm tra, bảo dưỡng.

Phù hợp với cụm gia nhiệt tích hợp

Kết cấu gọn của RY50-32-160 giúp bơm dễ bố trí cùng bộ gia nhiệt, bồn dầu, bộ lọc và hệ thống van trên một cụm thiết bị chung. Đây là cách lắp đặt thường phù hợp với các hệ thống dầu tải nhiệt cục bộ.

Thay vì phải dành một khu vực riêng lớn cho bơm, thiết bị có thể đặt gần bộ gia nhiệt hoặc gần máy sử dụng nhiệt, qua đó giảm chiều dài đường ống và tạo bố cục hệ thống tập trung hơn.

Thuận lợi khi cải tạo dây chuyền hiện có

Trong các nhà máy đang vận hành, diện tích dành cho thiết bị bổ sung thường hạn chế. Một cụm bơm có kết cấu đơn giản như RY50-32-160 dễ được bố trí vào khu vực còn trống hơn so với hệ thống cần nhiều thiết bị phụ trợ.

Điều này đặc biệt hữu ích khi bổ sung một vòng dầu nóng cho máy ép nhựa, khuôn gia nhiệt, bồn phản ứng, thiết bị sấy hoặc các thiết bị sử dụng nhiệt khác mà không muốn thay đổi lớn bố cục nhà xưởng.

Gọn nhưng vẫn cần khoảng trống bảo dưỡng

Tối ưu diện tích không có nghĩa là đặt RY50-32-160 sát tường hoặc sát các thiết bị khác. Khu vực động cơ, khớp nối, ổ bi và thân bơm vẫn cần có khoảng trống để kiểm tra, căn chỉnh và tháo lắp khi bảo dưỡng.

Đường ống cũng phải có giá đỡ độc lập, không nên tận dụng việc bố trí sát thiết bị để truyền tải trọng đường ống trực tiếp lên mặt bích bơm. Vì vậy, tối ưu không gian cần đi cùng khả năng tiếp cận kỹ thuật thuận tiện.

Sự tối ưu không gian lắp đặt của bơm dầu truyền nhiệt RY50-32-160 đến từ kết cấu bơm – động cơ đồng trục trên cùng bệ, cửa hút và cửa xả thuận lợi cho bố trí đường ống, cùng cơ chế tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng. Nhờ đó, RY50-32-160 dễ tích hợp vào các cụm gia nhiệt dầu nóng và các dây chuyền công nghiệp có diện tích lắp đặt hạn chế, đồng thời vẫn bảo đảm khả năng tiếp cận để vận hành và bảo dưỡng.
