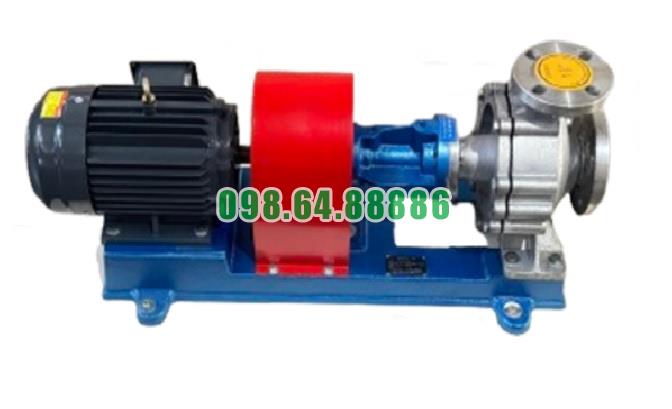

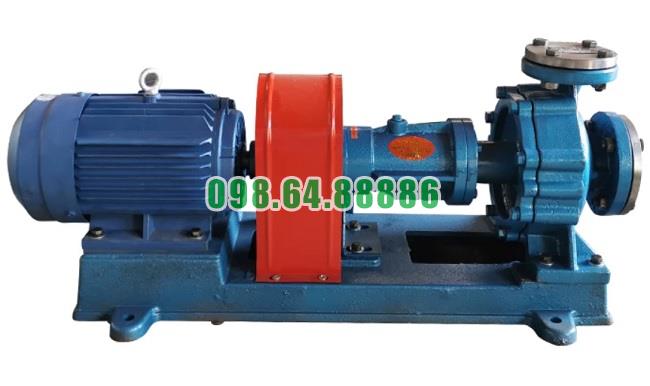

Máy bơm tuần hoàn dầu nóng RY20-20-125 lưu lượng 1.5 m3/h, cột áp 22 m, công suất 0.75 kW, tốc độ 2800 vòng/phút

Thiết kế tản nhiệt cấu trúc làm giảm nhiệt độ vòng bi trên Bơm dầu truyền nhiệt RY20-20-125

Bơm dầu truyền nhiệt RY20-20-125 sử dụng thiết kế tản nhiệt tự nhiên nhằm hạn chế lượng nhiệt từ thân bơm chứa dầu nóng truyền đến khu vực vòng bi. Thay vì để thân bơm, trục và cụm vòng bi chịu nhiệt gần như trực tiếp, kết cấu của bơm tạo ra vùng truyền và phân tán nhiệt trước khi nhiệt tiếp cận cụm ổ trục. Đây là yếu tố quan trọng giúp vòng bi làm việc ổn định hơn khi bơm vận chuyển dầu ở nhiệt độ cao.

Tách cụm vòng bi khỏi vùng thân bơm nhiệt độ cao

Hạn chế truyền nhiệt trực tiếp

Thân Bơm dầu truyền nhiệt RY20-20-125 là khu vực tiếp xúc trực tiếp với dầu nóng nên có nhiệt độ cao. Trong khi đó, vòng bi không nên làm việc ở nhiệt độ quá cao vì điều này có thể ảnh hưởng đến chất bôi trơn và tuổi thọ của ổ trục.

Thiết kế kết cấu của RY20-20-125 tạo khoảng cách giữa thân bơm và cụm vòng bi, nhờ đó nhiệt không truyền trực tiếp toàn bộ từ khoang dầu nóng sang ổ trục.

Khoảng cách kết cấu này đóng vai trò như một vùng trung gian để nhiệt được phân tán trước khi tiếp cận vòng bi.

Tản nhiệt trên đường truyền từ thân bơm đến vòng bi

Nhiệt được phân tán dần ra môi trường

Khi nhiệt từ thân bơm truyền về phía trục và ổ bi, một phần nhiệt được giải phóng ra môi trường thông qua bề mặt các chi tiết kim loại.

Nhờ vậy, lượng nhiệt thực tế truyền đến vòng bi của Bơm dầu truyền nhiệt RY20-20-125 được hạn chế hơn so với trường hợp cụm vòng bi đặt quá gần vùng dầu nóng.

Cơ chế này diễn ra liên tục trong suốt thời gian bơm hoạt động và tạo nên đặc điểm tản nhiệt tự nhiên của dòng RY.

Cụm ổ trục hỗ trợ tăng diện tích tản nhiệt

Tận dụng bề mặt kết cấu để giải phóng nhiệt

Phần thân ổ trục không chỉ có nhiệm vụ giữ và định vị vòng bi mà còn tham gia vào quá trình truyền nhiệt ra môi trường.

Khi nhiệt truyền từ phía thân bơm về cụm ổ trục, bề mặt kim loại tiếp xúc với không khí giúp giải phóng một phần nhiệt. Diện tích bề mặt càng được tận dụng tốt thì khả năng tản nhiệt tự nhiên càng thuận lợi.

Nhờ thiết kế này, RY20-20-125 có thể hạn chế nhiệt tích tụ quanh vòng bi mà không phải phụ thuộc hoàn toàn vào một hệ thống làm mát bằng nước riêng.

Giảm nhiệt vòng bi giúp bảo vệ chất bôi trơn

Hạn chế dầu hoặc mỡ bôi trơn bị suy giảm nhanh

Nhiệt độ là một yếu tố có ảnh hưởng lớn đến chất lượng bôi trơn vòng bi.

Khi vòng bi chịu nhiệt quá cao trong thời gian dài, chất bôi trơn có thể giảm độ nhớt, oxy hóa nhanh hơn hoặc mất dần khả năng tạo màng bôi trơn giữa các bề mặt chuyển động.

Thiết kế tản nhiệt cấu trúc của Bơm dầu truyền nhiệt RY20-20-125 giúp hạn chế nhiệt truyền đến vòng bi, từ đó tạo điều kiện để chất bôi trơn duy trì trạng thái phù hợp hơn.

Hạn chế ma sát tăng do vòng bi quá nóng

Giữ chuyển động của trục ổn định

Vòng bi của RY20-20-125 phải hỗ trợ trục quay ở tốc độ khoảng 2.800 vòng/phút. Khi vòng bi nóng bất thường, điều kiện bôi trơn có thể suy giảm và ma sát tăng lên.

Ma sát tăng lại tiếp tục sinh thêm nhiệt, tạo ra một vòng lặp không có lợi:

Nhiệt độ tăng → bôi trơn suy giảm → ma sát tăng → vòng bi tiếp tục nóng hơn.

Thiết kế tản nhiệt cấu trúc giúp hạn chế điều kiện hình thành chu trình này bằng cách giảm lượng nhiệt từ dầu nóng truyền đến cụm vòng bi ngay từ đầu.

Giảm ảnh hưởng của giãn nở nhiệt lên vòng bi

Khi nhiệt độ ổ trục tăng quá cao, trục, vòng trong, vòng ngoài và thân ổ bi đều xảy ra giãn nở nhiệt.

Nếu mức giãn nở không đồng đều, khe hở làm việc của vòng bi có thể thay đổi. Điều này có thể khiến vòng bi quay nặng hơn và làm nhiệt độ tiếp tục tăng.

Khả năng phân tán nhiệt của Bơm dầu truyền nhiệt RY20-20-125 góp phần giữ nhiệt độ tại cụm ổ trục ổn định hơn, từ đó hạn chế những thay đổi quá lớn do giãn nở nhiệt.

Tản nhiệt tự nhiên không cần hệ thống nước làm mát riêng

Một điểm đáng chú ý của RY20-20-125 là sử dụng tản nhiệt tự nhiên thay cho việc phải bố trí hệ thống nước làm mát riêng cho bơm.

Thiết kế này giúp nhiệt được giải phóng bằng chính kết cấu của cụm bơm. Nhờ đó không cần bổ sung thêm đường cấp nước, đường hồi nước và các thiết bị phụ trợ chỉ để kiểm soát nhiệt vòng bi.

Điều này vừa giúp cấu tạo đơn giản hơn, vừa loại bỏ sự phụ thuộc vào nguồn nước làm mát trong quá trình vận hành.

Hỗ trợ vòng bi làm việc ổn định trong thời gian dài

Đối với hệ thống dầu truyền nhiệt, bơm có thể phải hoạt động liên tục nhiều giờ. Khi đó, khả năng kiểm soát nhiệt vòng bi càng trở nên quan trọng.

Thiết kế tản nhiệt cấu trúc của RY20-20-125 liên tục phân tán nhiệt trong quá trình bơm vận hành, giúp hạn chế nhiệt tích tụ theo thời gian tại ổ trục.

Vòng bi hoạt động ở trạng thái nhiệt phù hợp hơn sẽ có lợi cho:

• Khả năng duy trì màng bôi trơn.
• Độ ổn định khi trục quay.
• Hạn chế ma sát bất thường.
• Giảm nguy cơ vòng bi quá nóng.
• Hỗ trợ tăng tuổi thọ cụm ổ trục.

Điều kiện để tản nhiệt vòng bi đạt hiệu quả

Mặc dù RY20-20-125 có thiết kế tản nhiệt tự nhiên, khu vực cụm vòng bi vẫn cần được thông thoáng.

Không nên bọc vật liệu cách nhiệt kín toàn bộ cụm ổ trục hoặc che phủ những bề mặt có nhiệm vụ giải phóng nhiệt. Việc giữ không gian xung quanh thông thoáng giúp nhiệt từ thân ổ bi truyền ra không khí thuận lợi hơn.

Đồng thời, nhiệt độ vòng bi vẫn cần được kiểm tra trong quá trình vận hành. Nếu ổ bi nóng bất thường, nguyên nhân có thể liên quan đến thiếu bôi trơn, sai đồng tâm hoặc tình trạng vòng bi chứ không chỉ do nhiệt từ dầu truyền sang.

Thiết kế tản nhiệt cấu trúc làm giảm nhiệt độ vòng bi trên Bơm dầu truyền nhiệt RY20-20-125 dựa trên việc tạo khoảng cách giữa vùng dầu nóng và cụm ổ trục, đồng thời tận dụng kết cấu kim loại để phân tán nhiệt tự nhiên ra môi trường.

Nhờ hạn chế lượng nhiệt truyền trực tiếp đến vòng bi, thiết kế này giúp bảo vệ chất bôi trơn, giảm nguy cơ tăng ma sát và hạn chế ảnh hưởng của giãn nở nhiệt. Đây là yếu tố quan trọng giúp vòng bi của Bơm dầu truyền nhiệt RY20-20-125 duy trì trạng thái làm việc ổn định hơn khi bơm vận chuyển dầu nóng trong thời gian dài.

Khả năng ứng dụng linh hoạt của Bơm dầu truyền nhiệt RY20-20-125 ở nhiều quy mô

Khả năng ứng dụng linh hoạt của Bơm dầu truyền nhiệt RY20-20-125 ở nhiều quy mô thể hiện ở việc model này có thể được bố trí cho một thiết bị gia nhiệt độc lập, một cụm sản xuất nhỏ hoặc một vòng tuần hoàn cục bộ trong dây chuyền công nghiệp lớn. Với lưu lượng 1,5 m³/h, cột áp 22 m, công suất 0,75 kW và tốc độ 2.800 vòng/phút, RY20-20-125 phù hợp nhất với những hệ thống cần lưu lượng dầu tải nhiệt nhỏ nhưng yêu cầu tuần hoàn liên tục.

Phù hợp với hệ thống gia nhiệt quy mô nhỏ

Ở quy mô nhỏ, Bơm dầu truyền nhiệt RY20-20-125 có thể đảm nhiệm toàn bộ vòng tuần hoàn dầu nóng cho một thiết bị riêng biệt.

Cấu hình cơ bản có thể gồm:

Bộ gia nhiệt → RY20-20-125 → thiết bị sử dụng nhiệt → đường hồi → bộ gia nhiệt

Với lưu lượng 1,5 m³/h, bơm phù hợp cho các hệ thống không yêu cầu lượng dầu tuần hoàn lớn nhưng vẫn cần cột áp đủ để thắng trở lực của đường ống và thiết bị trao đổi nhiệt.

Ứng dụng cho một bồn gia nhiệt độc lập

RY20-20-125 có thể được bố trí riêng cho một bồn chứa hoặc bồn khuấy có áo gia nhiệt.

Bơm đưa dầu nóng từ bộ gia nhiệt tới áo nhiệt của bồn, sau đó đưa dầu quay trở lại nguồn nhiệt. Toàn bộ quá trình diễn ra trong một vòng tuần hoàn độc lập.

Đây là phương án phù hợp khi mỗi bồn cần kiểm soát nhiệt riêng mà không cần sử dụng một hệ thống dầu tải nhiệt lưu lượng lớn.

Phù hợp với một máy hoặc một thiết bị công nghệ

Ngoài bồn chứa, Bơm dầu truyền nhiệt RY20-20-125 có thể cấp dầu nóng riêng cho một máy cần gia nhiệt.

Chẳng hạn, bơm có thể duy trì vòng dầu cho:

• Một khuôn gia nhiệt.
• Một thiết bị trao đổi nhiệt nhỏ.
• Một bàn ép nhiệt.
• Một thiết bị phản ứng quy mô nhỏ.
• Một cụm đường ống cần giữ nhiệt.

Trong trường hợp này, RY20-20-125 hoạt động như một bơm tuần hoàn chuyên biệt cho đúng thiết bị cần sử dụng nhiệt.

Linh hoạt trong các cụm sản xuất vừa

Ở hệ thống có nhiều thiết bị, RY20-20-125 vẫn có thể được ứng dụng nhưng thường phù hợp hơn với một nhánh tuần hoàn riêng thay vì đảm nhiệm toàn bộ lưu lượng của hệ thống.

Ví dụ, một dây chuyền có nhiều bồn gia nhiệt có thể chia thành các vòng dầu nóng khác nhau. RY20-20-125 được bố trí cho một bồn hoặc một nhóm thiết bị có tổng nhu cầu lưu lượng nằm trong khả năng của bơm.

Cách bố trí này giúp từng khu vực có vòng tuần hoàn riêng và dễ kiểm soát hơn.

Phù hợp với hệ thống gia nhiệt cục bộ

Một ưu điểm quan trọng của RY20-20-125 là khả năng tạo vòng gia nhiệt cục bộ.

Thay vì phải đưa dầu nóng từ một bơm trung tâm công suất lớn tới mọi vị trí trong nhà máy, RY20-20-125 có thể được đặt gần thiết bị cần nhiệt và phục vụ riêng khu vực đó.

Điều này đặc biệt hữu ích với những thiết bị nằm cách xa vòng tuần hoàn chính hoặc có yêu cầu nhiệt khác với phần còn lại của dây chuyền.

Ứng dụng trong dây chuyền công nghiệp lớn dưới dạng bơm nhánh

Trong một nhà máy quy mô lớn, lưu lượng 1,5 m³/h khiến RY20-20-125 thường không phù hợp làm bơm tuần hoàn chính cho toàn bộ hệ thống dầu tải nhiệt.

Tuy nhiên, model này vẫn có tính ứng dụng cao nếu được sử dụng làm bơm tuần hoàn cho một nhánh nhỏ.

Ví dụ:

Hệ thống dầu nóng trung tâm → nhánh gia nhiệt riêng → RY20-20-125 → thiết bị sử dụng nhiệt → đường hồi

Như vậy, quy mô nhà máy có thể lớn nhưng phạm vi mà RY20-20-125 trực tiếp đảm nhiệm vẫn được giới hạn ở một vòng tuần hoàn phù hợp với thông số của bơm.

Dễ bổ sung vào dây chuyền đang hoạt động

Khả năng ứng dụng linh hoạt còn thể hiện ở việc Bơm dầu truyền nhiệt RY20-20-125 có thể được xem xét khi cần bổ sung thêm một thiết bị gia nhiệt vào dây chuyền hiện hữu.

Thay vì phải tăng công suất toàn bộ hệ thống tuần hoàn trung tâm, có thể thiết kế thêm một vòng dầu nóng riêng sử dụng RY20-20-125 nếu yêu cầu lưu lượng và cột áp phù hợp.

Đây là phương án hữu ích khi nhà máy mở rộng từng công đoạn hoặc bổ sung máy mới theo từng giai đoạn.

Có thể tích hợp thành cụm gia nhiệt độc lập

RY20-20-125 có kết cấu tương đối nhỏ gọn và sử dụng động cơ 0,75 kW, vì vậy thuận lợi khi tích hợp cùng bộ gia nhiệt, van và đường ống trên một cụm skid.

Một cụm hoàn chỉnh có thể bố trí:

Bồn dầu → bộ gia nhiệt → RY20-20-125 → thiết bị sử dụng nhiệt → đường hồi

Cụm này có thể phục vụ độc lập cho một máy hoặc một khu vực sản xuất mà không phụ thuộc hoàn toàn vào hệ thống nhiệt trung tâm.

Thuận lợi khi bố trí bơm vận hành và bơm dự phòng

Đối với hệ thống cần tính liên tục cao hơn, có thể bố trí một bơm làm việc và một bơm dự phòng cùng chủng loại.

Khi đó, mỗi bơm vẫn làm việc theo đúng phạm vi lưu lượng thiết kế, nhưng hệ thống có thêm khả năng chuyển đổi khi một bơm cần kiểm tra hoặc bảo dưỡng.

Đây là cách mở rộng mức độ đáp ứng của RY20-20-125 mà không cần thay đổi nguyên lý của vòng tuần hoàn dầu nóng.

Linh hoạt trong nhiều lĩnh vực sản xuất

Khả năng sử dụng ở nhiều quy mô của Bơm dầu truyền nhiệt RY20-20-125 còn đến từ việc dầu tải nhiệt được sử dụng trong nhiều loại thiết bị công nghiệp.

Model này có thể tham gia các vòng gia nhiệt nhỏ trong sản xuất:

Hóa chất, cao su, nhựa, dược phẩm, in nhuộm, chế biến thực phẩm, chế biến gỗ và vật liệu làm đường.

Điểm chung không nằm ở ngành sản xuất mà ở yêu cầu kỹ thuật: hệ thống cần một vòng dầu nóng có lưu lượng và cột áp phù hợp với RY20-20-125.

Thông số nhỏ giúp tránh lựa chọn bơm quá lớn

Với:

• Lưu lượng: 1,5 m³/h
• Cột áp: 22 m
• Công suất: 0,75 kW
• Tốc độ: 2.800 vòng/phút

RY20-20-125 tạo ra một lựa chọn phù hợp cho những hệ thống mà sử dụng bơm công suất lớn hơn là không cần thiết.

Đây chính là yếu tố tạo nên tính linh hoạt của model: bơm có thể được lựa chọn cho đúng một vòng tuần hoàn nhỏ thay vì buộc toàn bộ hệ thống phải sử dụng chung một bơm lớn.

Quy mô ứng dụng phải dựa trên lưu lượng và cột áp thực tế

Khả năng ứng dụng ở nhiều quy mô không có nghĩa RY20-20-125 có thể đáp ứng mọi hệ thống lớn nhỏ.

Model này có giới hạn rõ ràng ở điểm làm việc khoảng 1,5 m³/h và 22 m cột áp. Vì vậy, quy mô phù hợp phải được xác định dựa trên tổng lưu lượng cần tuần hoàn và trở lực của đường ống.

Với hệ thống lớn, RY20-20-125 phù hợp với nhánh nhỏ hoặc thiết bị riêng. Nếu yêu cầu tổng lưu lượng vượt xa 1,5 m³/h, cần lựa chọn model RY có công suất và lưu lượng lớn hơn.

Khả năng ứng dụng linh hoạt của Bơm dầu truyền nhiệt RY20-20-125 ở nhiều quy mô thể hiện rõ nhất ở việc bơm có thể phục vụ một thiết bị độc lập, một bồn gia nhiệt, một cụm sản xuất nhỏ hoặc một nhánh tuần hoàn cục bộ trong nhà máy lớn.

Với thông số 1,5 m³/h – 22 m – 0,75 kW – 2.800 vòng/phút, RY20-20-125 đặc biệt phù hợp cho các vòng dầu tải nhiệt quy mô nhỏ. Trong dây chuyền lớn, model này phát huy hiệu quả khi được sử dụng đúng vai trò là bơm cho từng nhánh hoặc từng thiết bị riêng, qua đó tạo sự linh hoạt khi bố trí và mở rộng hệ thống gia nhiệt.
