Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ được thiết kế chuyên để vận chuyển môi chất nhiệt độ cao, kết hợp lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW. Model này đáp ứng tốt vai trò duy trì dòng dầu nóng tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt trong dây chuyền sản xuất.
RY50-32-200A thuộc dòng bơm RY chuyên dùng cho hệ thống dầu truyền nhiệt. Bơm được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Khác với các loại bơm dùng cho nước thông thường, kết cấu của RY50-32-200A hướng trực tiếp đến điều kiện làm việc của dầu nóng, nơi bơm phải vận hành liên tục trong môi trường chịu ảnh hưởng nhiệt độ cao.
Một trong những lý do quan trọng giúp Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp là khả năng làm việc với môi chất có nhiệt độ tối đa đến 350°C.
Đây là mức nhiệt phù hợp với nhiều hệ thống sử dụng dầu tải nhiệt để đưa nhiệt từ lò gia nhiệt đến thiết bị sản xuất.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất tối đa. Nhiệt độ vận hành thực tế cần được lựa chọn theo yêu cầu công nghệ và loại dầu truyền nhiệt sử dụng.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế.
Trong hệ thống dầu nóng, lưu lượng có vai trò rất quan trọng vì dầu phải liên tục mang nhiệt từ nguồn gia nhiệt đến khu vực sử dụng nhiệt rồi quay trở lại để tiếp tục được gia nhiệt.
Với lưu lượng 16 m³/h, RY50-32-200A có thể duy trì một lượng dầu tuần hoàn đáng kể trong hệ thống khi nhu cầu thực tế phù hợp với điểm thiết kế của bơm.
Bên cạnh lưu lượng, RY50-32-200A tạo cột áp 32 m.
Trong một vòng tuần hoàn dầu nóng, môi chất phải đi qua đường ống, co cút, van và các thiết bị trao đổi nhiệt. Tất cả các thành phần này đều tạo ra tổn thất áp suất.
Cột áp 32 m giúp bơm cung cấp năng lượng để dòng dầu thắng được tổng trở lực của hệ thống trong phạm vi thiết kế.
Do đó, bộ thông số:
16 m³/h – 32 m
là yếu tố quan trọng khi lựa chọn RY50-32-200A cho một hệ thống tuần hoàn dầu nóng cụ thể.
RY50-32-200A sử dụng động cơ 4 kW, trong khi công suất trục tại điểm làm việc là khoảng 3,35 kW.
Động cơ truyền chuyển động qua khớp nối mềm đến trục bơm, làm bánh công tác quay ở khoảng 2.900 vòng/phút.
Sự kết hợp giữa động cơ, tốc độ quay, lưu lượng và cột áp tạo thành cấu hình:
4 kW → 2.900 vòng/phút → 16 m³/h → 32 m cột áp.
Đây là cấu hình phù hợp cho nhiệm vụ duy trì dòng dầu tuần hoàn liên tục khi đặc tính hệ thống tương ứng với điểm làm việc này.
RY50-32-200A hoạt động theo nguyên lý bơm ly tâm.
Dầu nóng đi vào cửa hút theo hướng trục, tiếp cận khu vực trung tâm bánh công tác. Khi bánh công tác quay, dầu nhận năng lượng và được đưa ra phía ngoài, sau đó đi đến cửa xả.
Chu trình này diễn ra liên tục:
Dầu hồi về bơm → đi vào bánh công tác → nhận năng lượng → ra cửa xả → đi qua hệ thống → quay trở lại bơm.
Nhờ đó, RY50-32-200A phù hợp với cấu trúc vòng kín đặc trưng của hệ thống dầu truyền nhiệt công nghiệp.
Dòng RY sử dụng cơ chế tản nhiệt tự nhiên, thay cho hệ thống làm mát bằng nước truyền thống.
Đặc điểm này giúp hạn chế nhiệt từ khu vực thân bơm truyền về cụm ổ trục, đồng thời làm cấu hình thiết bị gọn hơn và giảm sự phụ thuộc vào hệ thống nước làm mát phụ trợ.
Đối với một bơm phải tuần hoàn dầu nóng trong thời gian dài, khả năng kiểm soát nhiệt tại khu vực trục và ổ bi là yếu tố quan trọng để duy trì trạng thái vận hành ổn định.
RY50-32-200A sử dụng bộ chèn packing kết hợp phớt dầu cao su chịu nhiệt.
Cụm làm kín nằm tại khu vực trục đi qua nắp bơm và có nhiệm vụ hạn chế dầu nóng rò ra ngoài trong khi trục vẫn quay liên tục.
Việc sử dụng hệ thống làm kín chịu nhiệt phù hợp với đặc thù của vòng tuần hoàn dầu nóng, nơi khả năng kiểm soát rò rỉ tại trục có ý nghĩa trực tiếp đến độ ổn định của hệ thống.
Hệ thống dầu truyền nhiệt thường yêu cầu bơm duy trì hoạt động liên tục trong suốt quá trình gia nhiệt.
RY50-32-200A được bố trí hai ổ bi trong thân ổ trục để đỡ và định vị rôto. Khi bơm được căn chỉnh đúng đồng tâm, bôi trơn đầy đủ và vận hành trong vùng lưu lượng phù hợp, cụm rôto có điều kiện duy trì chuyển động ổn định ở tốc độ 2.900 vòng/phút.
Đây là đặc điểm quan trọng đối với các dây chuyền cần dòng dầu nóng liên tục thay vì vận hành ngắt quãng thường xuyên.
Đối với các hệ thống tuần hoàn dầu nóng không được phép dừng lâu, có thể bố trí hai bơm theo phương án:
01 bơm vận hành + 01 bơm dự phòng
hoặc vận hành luân phiên giữa hai bơm.
Cách bố trí này giúp việc kiểm tra và bảo dưỡng RY50-32-200A không nhất thiết phải làm gián đoạn toàn bộ quá trình tuần hoàn dầu nóng của dây chuyền.
RY50-32-200A phù hợp nhất khi yêu cầu thủy lực của hệ thống nằm gần:
Không nên lựa chọn bơm chỉ dựa vào nhiệt độ dầu. Tổng trở lực đường ống và lưu lượng tuần hoàn yêu cầu cũng phải phù hợp với đặc tính của RY50-32-200A.
Ngoài ra, dòng RY không nên vận hành dưới 30% lưu lượng thiết kế. Với model 16 m³/h, mức này tương ứng khoảng 4,8 m³/h. Duy trì lưu lượng phù hợp giúp bơm làm việc ổn định hơn trong vòng tuần hoàn.
Bơm dầu truyền nhiệt RY50-32-200A phù hợp cho hệ thống tuần hoàn dầu nóng công nghiệp nhờ được thiết kế chuyên cho môi chất nhiệt độ cao, có khả năng làm việc với dầu truyền nhiệt đến 350°C, đồng thời cung cấp lưu lượng 16 m³/h và cột áp 32 m tại tốc độ 2.900 vòng/phút.
Động cơ 4 kW, cơ chế bơm ly tâm, kết cấu tản nhiệt tự nhiên, cụm ổ trục và hệ thống làm kín chịu nhiệt tạo nên một cấu hình phù hợp với nhiệm vụ tuần hoàn dầu nóng liên tục. Khi yêu cầu thực tế của hệ thống gần với điểm 16 m³/h – 32 m, RY50-32-200A là lựa chọn phù hợp để duy trì dòng dầu truyền nhiệt ổn định giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt trong dây chuyền công nghiệp

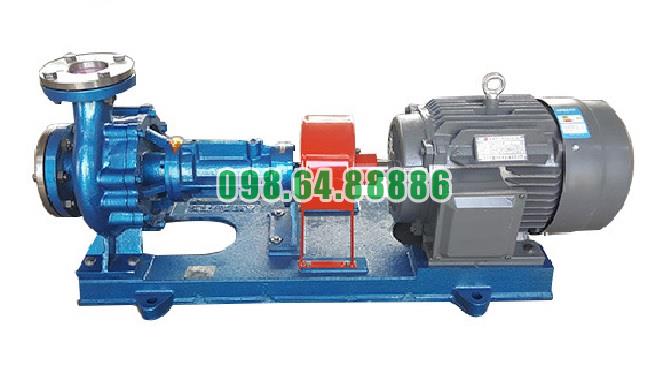

Máy bơm dầu truyền nhiệt RY50-32-200A công suất 4 kW, tốc độ 2900 vòng/phút, cột áp 32 m, lưu lượng 16 m3/h
