Chi tiết cấu tạo bên trong của dòng bơm dầu truyền nhiệt RY65-40-200A được tổ chức thành các cụm chính gồm thân bơm, cánh bơm, trục bơm, cụm ổ bi, bộ phận làm kín và hệ thống truyền động. Cách bố trí này giúp bơm thực hiện tốt nhiệm vụ tuần hoàn dầu nóng ở nhiệt độ cao.
Thân bơm là bộ phận chứa dòng dầu truyền nhiệt và tạo đường dẫn cho môi chất đi từ cửa hút đến cửa xả.
Ở dòng RY, cửa hút được bố trí theo phương trục, còn cửa xả theo phương đứng. Cấu trúc này phù hợp với nguyên lý làm việc của bơm ly tâm và giúp dòng dầu đi vào tâm cánh bơm thuận lợi.
Cánh bơm là bộ phận trực tiếp truyền năng lượng cho dầu truyền nhiệt.
Khi động cơ hoạt động, cánh bơm quay với tốc độ 2900 vòng/phút, tạo lực ly tâm để đưa dầu từ tâm cánh ra phía ngoài. Nhờ đó, dầu được tăng năng lượng trước khi đi sang cửa xả.
Đây là chi tiết quyết định trực tiếp đến khả năng tạo lưu lượng và cột áp của RY65-40-200A.
Trục bơm kết nối cánh bơm với bộ phận truyền động.
Nhiệm vụ của trục là nhận mô-men quay từ động cơ thông qua khớp nối và truyền chuyển động đến cánh bơm. Vì phải quay ở tốc độ cao, trục cần được giữ ổn định để hạn chế rung động và hao mòn.
Bên trong bơm dầu truyền nhiệt RY65-40-200A có cụm ổ bi dùng để đỡ rotor.
Theo cấu tạo của dòng RY, thân ổ bi sử dụng hai bộ vòng bi. Các vòng bi giúp giữ trục bơm đúng vị trí, hỗ trợ rotor quay ổn định và giảm ma sát trong quá trình vận hành.
Việc bôi trơn đúng yêu cầu có ảnh hưởng trực tiếp đến tuổi thọ của cụm ổ bi.
Hệ thống làm kín của dòng RY gồm packing seal kết hợp với phớt dầu chịu nhiệt.
Bộ phận này có nhiệm vụ hạn chế dầu truyền nhiệt rò rỉ ra ngoài tại khu vực trục bơm. Đây là chi tiết đặc biệt quan trọng do RY65-40-200A làm việc với môi chất nóng.
Khả năng làm kín tốt giúp bảo vệ các bộ phận cơ khí xung quanh và duy trì sự ổn định của bơm.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc của thiết bị.
Đây cũng là khu vực bố trí bộ phận làm kín và liên kết với cụm ổ bi. Khi tháo bơm để bảo dưỡng, nắp bơm là một trong những bộ phận chính được tách ra cùng rotor và cụm ổ bi.
Đai ốc cánh bơm có nhiệm vụ cố định cánh bơm trên trục.
Chi tiết này giúp giữ cánh bơm đúng vị trí trong quá trình quay ở tốc độ cao. Khi tháo lắp hoặc bảo dưỡng, cần kiểm tra độ chắc chắn của đai ốc trước khi đưa bơm trở lại vận hành.
Thân ổ bi chứa các vòng bi và hệ thống bôi trơn.
Nắp ổ bi giúp cố định cụm vòng bi trong thân, đồng thời hỗ trợ giữ trục ổn định. Đây là khu vực cần được kiểm tra định kỳ vì nhiệt độ và chất lượng bôi trơn ảnh hưởng trực tiếp đến khả năng vận hành lâu dài.
Trong cấu tạo dòng RY còn có các chi tiết phục vụ quá trình dẫn và phân phối dầu bôi trơn trong cụm ổ bi.
Các bộ phận này hỗ trợ duy trì lớp bôi trơn cần thiết giữa những chi tiết chuyển động, qua đó giảm ma sát và hạn chế phát nhiệt tại ổ bi.
Phần truyền động của RY65-40-200A sử dụng khớp nối để liên kết trục bơm với trục động cơ.
Khớp nối truyền công suất từ động cơ 5.5 kW sang bơm. Độ đồng tâm giữa hai trục cần được căn chỉnh chính xác để hạn chế rung, tiếng ồn và tải bất thường lên vòng bi.
Khi RY65-40-200A vận hành, động cơ truyền chuyển động qua khớp nối đến trục bơm. Trục kéo cánh bơm quay, tạo lực ly tâm để đưa dầu từ cửa hút sang cửa xả.
Trong suốt quá trình này, cụm ổ bi giữ rotor ổn định, hệ thống làm kín hạn chế rò rỉ dầu nóng, còn thân và nắp bơm tạo thành khoang chịu áp cho dòng dầu truyền nhiệt.
Chính sự phối hợp của các bộ phận này giúp RY65-40-200A duy trì quá trình tuần hoàn dầu nóng liên tục.
Chi tiết cấu tạo bên trong của dòng bơm dầu truyền nhiệt RY65-40-200A gồm các bộ phận quan trọng như thân bơm, cánh bơm, trục, đai ốc cánh bơm, nắp bơm, cụm hai ổ bi, thân ổ bi, bộ phận làm kín và khớp nối truyền động.
Mỗi chi tiết đảm nhiệm một chức năng riêng nhưng phối hợp chặt chẽ với nhau để bơm tạo dòng dầu ổn định. Nhờ kết cấu này, bơm dầu truyền nhiệt RY65-40-200A phù hợp với nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp.

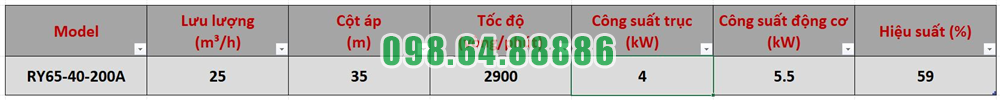

Lý do bơm dầu truyền nhiệt RY65-40-200A phù hợp cho hệ thống tuần hoàn dầu nóng nằm ở khả năng vận chuyển môi chất nhiệt độ cao liên tục, tạo lưu lượng và cột áp ổn định, đồng thời có kết cấu chuyên dụng cho dầu truyền nhiệt. Với thông số lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, model này đáp ứng tốt nhiệm vụ duy trì dòng dầu nóng trong hệ thống tuần hoàn kín.
RY65-40-200A thuộc dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, có tính ăn mòn yếu và không chứa hạt rắn.
Đây là đặc điểm quan trọng đối với hệ thống tuần hoàn dầu nóng, bởi bơm phải tiếp xúc trực tiếp với môi chất có nhiệt độ cao trong thời gian dài. Kết cấu của dòng RY phù hợp hơn với yêu cầu này so với các loại bơm thông thường không chuyên dùng cho dầu truyền nhiệt.
Trong hệ thống tuần hoàn dầu nóng, dầu phải liên tục di chuyển từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi quay trở lại.
RY65-40-200A duy trì lưu lượng 25 m³/h tại điểm làm việc đã xác định, giúp lượng dầu trong hệ thống được lưu chuyển liên tục.
Dòng dầu ổn định giúp quá trình mang nhiệt từ nguồn gia nhiệt đến thiết bị không bị gián đoạn, đây chính là nhiệm vụ cốt lõi của bơm tuần hoàn dầu nóng.
Dầu truyền nhiệt phải đi qua nhiều đoạn đường ống, van, bộ lọc và thiết bị trao đổi nhiệt. Những bộ phận này đều tạo ra trở lực đối với dòng chảy.
Với cột áp 35 m, RY65-40-200A tạo năng lượng để dầu vượt qua trở lực của vòng tuần hoàn tại điều kiện làm việc tương ứng.
Nhờ đó, dầu có thể tiếp tục di chuyển từ cửa đẩy của bơm đến thiết bị sử dụng nhiệt và quay trở lại đường hồi.
RY65-40-200A làm việc theo nguyên lý ly tâm.
Động cơ truyền chuyển động đến trục và cánh bơm. Khi cánh quay ở tốc độ 2900 vòng/phút, dầu được hút vào tâm cánh, nhận năng lượng rồi được đẩy ra phía ngoài và đi vào đường ống.
Quá trình hút và đẩy diễn ra liên tục nên rất phù hợp với hệ thống cần duy trì dòng dầu tuần hoàn trong thời gian dài.
Quá trình tuần hoàn có thể tóm gọn:
Dầu được gia nhiệt → RY65-40-200A bơm tuần hoàn → dầu đến thiết bị sử dụng nhiệt → dầu trao đổi nhiệt → dầu quay về đường hồi → tiếp tục được bơm tuần hoàn.
RY65-40-200A chính là bộ phận duy trì sự liên tục của chu trình này.
Một lý do khác giúp bơm dầu truyền nhiệt RY65-40-200A phù hợp cho hệ thống tuần hoàn dầu nóng là hệ thống làm kín của dòng RY.
Bơm sử dụng packing seal kết hợp với phớt dầu chịu nhiệt để hạn chế dầu rò rỉ tại khu vực trục.
Đây là vị trí quan trọng bởi trục phải quay liên tục trong khi khu vực phía trước tiếp xúc với dầu nóng. Kết cấu làm kín phù hợp giúp bơm duy trì trạng thái làm việc ổn định hơn trong hệ thống dầu truyền nhiệt.
RY65-40-200A sử dụng hai vòng bi trong thân ổ bi để đỡ rotor.
Khi trục quay ở tốc độ 2900 vòng/phút, hai vòng bi giúp giữ trục đúng vị trí, hạn chế sai lệch và hỗ trợ cánh bơm quay ổn định.
Cụm ổ bi được bố trí cùng hệ thống bôi trơn phù hợp, giúp giảm ma sát trong quá trình bơm vận hành liên tục.
Dòng RY sử dụng phương pháp tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Kết cấu này giúp nhiệt từ khu vực bơm dầu nóng được giải phóng qua thân và cụm kết cấu ra môi trường xung quanh.
Việc không phụ thuộc vào hệ thống nước làm mát cũng giúp giảm đường ống và thiết bị phụ trợ, làm cho hệ thống tuần hoàn dầu nóng gọn hơn.
Động cơ 5,5 kW cung cấp công suất để làm quay trục và cánh bơm.
Năng lượng được truyền theo chuỗi:
Động cơ → khớp nối → trục bơm → cánh bơm → dầu truyền nhiệt.
Nhờ nguồn công suất này, RY65-40-200A duy trì quá trình hút và đẩy dầu liên tục, từ đó giữ vòng tuần hoàn hoạt động ổn định tại điểm làm việc phù hợp.
Trong hệ thống nhiệt kín, dầu không bị thải bỏ sau khi sử dụng mà liên tục quay trở lại nguồn gia nhiệt.
RY65-40-200A phù hợp với dạng hệ thống này vì chức năng chính của bơm là duy trì dầu lưu chuyển liên tục trong một vòng kín.
Dầu được bơm đến thiết bị sử dụng nhiệt, truyền một phần nhiệt lượng rồi quay về. Bơm tiếp tục hút và đưa dầu vào chu trình mới mà không làm gián đoạn quá trình vận chuyển nhiệt.
Lý do bơm dầu truyền nhiệt RY65-40-200A phù hợp cho hệ thống tuần hoàn dầu nóng nằm ở sự kết hợp giữa nguyên lý bơm ly tâm, khả năng vận chuyển môi chất nhiệt độ cao, kết cấu làm kín phù hợp, cụm ổ bi ổn định và thiết kế tản nhiệt tự nhiên.
Với lưu lượng 25 m³/h, cột áp 35 m, tốc độ quay 2900 vòng/phút và công suất 5,5 kW, RY65-40-200A đáp ứng trực tiếp yêu cầu duy trì dầu nóng lưu chuyển liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt, phù hợp với các hệ thống tuần hoàn dầu nóng có điểm làm việc tương ứng.

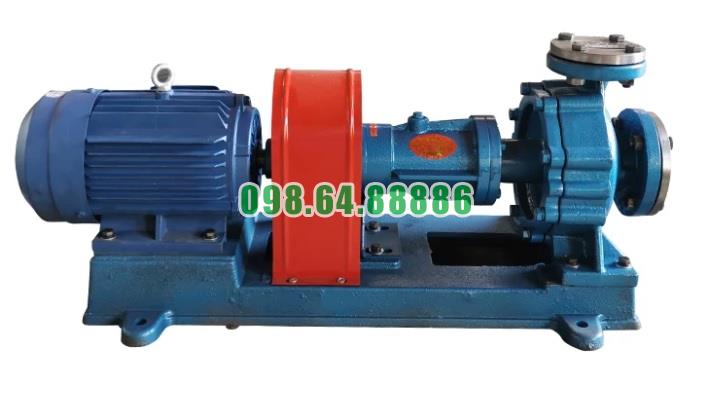

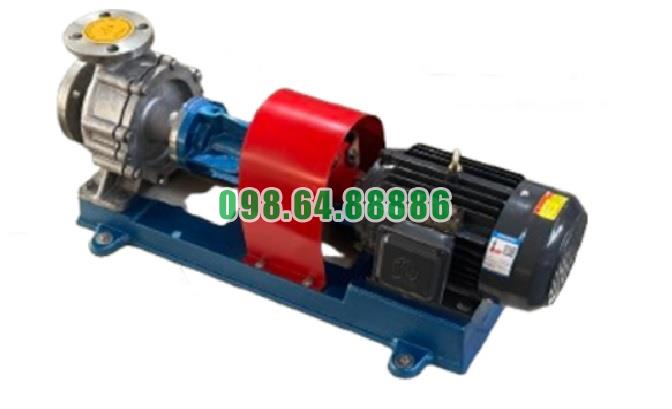

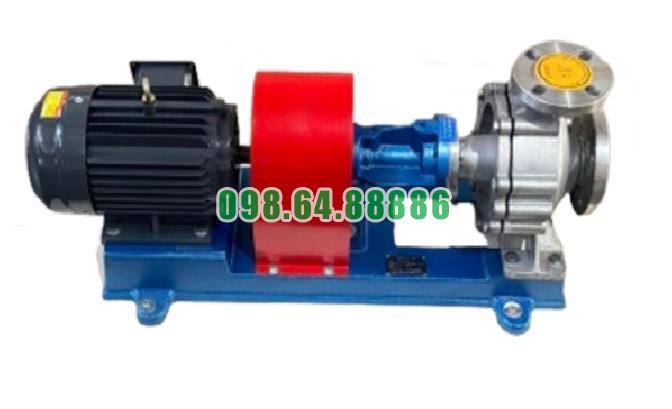

Bơm tuần hoàn dầu tải nhiệt RY65-40-200A Lưu lượng 25 m3/h, công suất 5.5 kW, cột áp 35 m
