Cấu tạo phớt làm kín đặc biệt trên Bơm dầu truyền nhiệt RY65-50-160 là một điểm đáng chú ý trong thiết kế của dòng bơm RY, bởi thiết bị phải làm việc với dầu truyền nhiệt ở nhiệt độ cao. Theo tài liệu kỹ thuật, cụm làm kín của dòng RY sử dụng bộ chèn làm kín kết hợp với phớt dầu cao su chịu nhiệt, tập trung tại khu vực trục bơm.
Hệ thống làm kín của Bơm dầu truyền nhiệt RY65-50-160 gồm:
Bộ chèn làm kín
Phớt dầu cao su chịu nhiệt
Đây là hai chi tiết làm việc phối hợp tại khu vực trục bơm nhằm hạn chế dầu nóng di chuyển ra ngoài theo khe hở quanh trục.
Trên sơ đồ cấu tạo dòng RY, phớt dầu là chi tiết số 11, còn bộ chèn làm kín là chi tiết số 12, cho thấy hai bộ phận này được bố trí riêng nhưng cùng tham gia vào chức năng làm kín.
Bộ chèn làm kín được lắp trong buồng làm kín trên nắp bơm, bao quanh khu vực trục đi xuyên qua phần tĩnh của bơm.
Theo trình tự tháo lắp của nhà sản xuất, sau khi tháo bánh công tác, người bảo dưỡng có thể lấy vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm.
Cách bố trí này giúp bộ chèn làm kín tập trung kiểm soát vị trí có nguy cơ rò dầu cao nhất là nơi trục quay đi qua nắp bơm.
Bộ chèn có nhiệm vụ thu hẹp khe hở quanh trục và hạn chế dầu truyền nhiệt thoát ra ngoài trong quá trình trục quay.
Đây là bộ phận quan trọng của cấu tạo phớt làm kín trên Bơm dầu truyền nhiệt RY65-50-160, đặc biệt khi thiết bị phải vận hành liên tục với dầu nóng.
Bên cạnh bộ chèn, phớt dầu cao su chịu nhiệt tạo thêm một lớp làm kín tại khu vực trục.
Việc nhà sản xuất sử dụng phớt dầu chịu nhiệt phù hợp với đặc tính của dòng RY, vốn được thiết kế để vận chuyển môi chất có nhiệt độ cao và không vượt quá 350°C.
Phớt dầu hỗ trợ hạn chế dầu di chuyển từ khu vực bơm sang phần ổ trục, góp phần duy trì sự tách biệt giữa vùng chứa môi chất và cụm cơ khí phía sau.
Điểm đặc biệt của cụm làm kín RY65-50-160 nằm ở việc kết hợp chèn làm kín cơ học với phớt dầu chịu nhiệt, thay vì chỉ dựa vào một bộ phận duy nhất.
Khi bơm hoạt động, trục quay liên tục trong khi thân bơm chứa dầu nóng. Vì vậy, khu vực tiếp giáp giữa phần quay và phần tĩnh cần được kiểm soát chặt chẽ.
Cấu tạo kết hợp giúp:
Hạn chế đường dầu thoát dọc theo trục.
Hỗ trợ duy trì độ kín tại khu vực nắp bơm.
Phù hợp hơn với điều kiện làm việc nhiệt độ cao.
Thuận tiện khi tháo kiểm tra hoặc thay thế từng chi tiết.
Một ưu điểm trong cấu tạo làm kín là các chi tiết có thể được tiếp cận khi tháo bơm.
Tài liệu cho thấy sau khi tháo cụm rôto và bánh công tác, bộ chèn có thể được lấy riêng khỏi buồng làm kín. Phớt dầu cũng là một chi tiết riêng trong cụm ổ trục và có thể tháo ra khi tiếp tục tháo trục bơm.
Điều này giúp kỹ thuật viên kiểm tra từng thành phần của cụm làm kín khi xuất hiện rò rỉ hoặc khi bảo dưỡng định kỳ.
Theo tài liệu bảo dưỡng, khi bơm mới vận hành, bộ làm kín có thể xuất hiện rò rỉ nhẹ. Sau một thời gian chạy rà, lượng rò rỉ có thể giảm dần và có thể hết.
Đây là đặc điểm cần lưu ý khi theo dõi phớt làm kín của Bơm dầu truyền nhiệt RY65-50-160. Nếu lượng dầu rò không giảm hoặc tăng bất thường, cần kiểm tra bộ chèn, phớt dầu và tình trạng trục.
Phớt và bộ chèn đều làm việc quanh trục bơm, vì vậy độ đồng tâm của trục có ảnh hưởng trực tiếp đến khả năng duy trì độ kín.
Nhà sản xuất yêu cầu sai lệch tại vành ngoài khớp nối không vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.
Khi trục quay đúng tâm, bộ chèn và phớt dầu có điều kiện làm việc ổn định hơn, hạn chế mài mòn không đều tại khu vực làm kín.
Cấu tạo phớt làm kín đặc biệt trên Bơm dầu truyền nhiệt RY65-50-160 được hình thành từ sự kết hợp giữa bộ chèn làm kín và phớt dầu cao su chịu nhiệt. Bộ chèn được bố trí trong buồng làm kín trên nắp bơm, còn phớt dầu làm việc tại khu vực trục để hỗ trợ hạn chế dầu nóng thoát ra ngoài.
Thiết kế này đặc biệt phù hợp với đặc điểm của Bơm dầu truyền nhiệt RY65-50-160 khi làm việc với dầu nóng. Việc kết hợp hai thành phần làm kín, cùng khả năng tháo kiểm tra riêng từng chi tiết, giúp cụm phớt đáp ứng tốt yêu cầu làm kín tại khu vực trục của dòng bơm RY.
Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 thể hiện rõ qua cách nhà sản xuất chia cụm bơm thành các bộ phận chức năng riêng như cụm thân bơm, cụm rôto, cụm ổ trục, cụm làm kín và cụm truyền động. Cách tổ chức kết cấu này giúp việc tháo kiểm tra, thay thế chi tiết và lắp ráp lại thuận tiện hơn trong quá trình bảo dưỡng.
Theo tài liệu kỹ thuật, Bơm dầu truyền nhiệt dòng RY được chia thành các cụm chính:
Cụm thân bơm: thân bơm và nắp bơm.
Cụm rôto: bánh công tác, trục bơm và đai ốc hãm bánh công tác.
Cụm ổ trục: thân ổ trục và hai bộ vòng bi.
Cụm làm kín: bộ chèn làm kín kết hợp phớt dầu chịu nhiệt.
Cụm truyền động: khớp nối mềm giữa bơm và động cơ.
Chính cách phân chia này tạo nền tảng cho đặc tính dễ tháo lắp của RY65-50-160.
Tài liệu hướng dẫn quy định sau khi tháo động cơ và khớp nối, người bảo dưỡng tiếp tục tháo bu lông liên kết giữa nắp bơm và thân bơm, sau đó rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Đây là ưu điểm đáng chú ý vì các bộ phận quay chính có thể được đưa ra khỏi thân bơm theo một cụm, tạo điều kiện thuận lợi cho việc kiểm tra bánh công tác, trục và ổ bi.
Sau khi cụm rôto được rút ra, tài liệu hướng dẫn tiếp tục tháo đai ốc bánh công tác và lấy bánh công tác ra khỏi trục.
Thiết kế này giúp người bảo dưỡng tiếp cận trực tiếp bánh công tác mà không cần tháo rời toàn bộ các bộ phận khác cùng lúc.
Đây là lợi thế khi cần:
Kiểm tra tình trạng bánh công tác.
Làm sạch cặn bám hoặc dị vật.
Kiểm tra độ mòn.
Thay thế bánh công tác khi cần thiết.
Sau khi tháo bánh công tác, vòng chặn và bộ chèn làm kín có thể được lấy ra khỏi buồng làm kín trên nắp bơm.
Nhờ đó, cụm làm kín có thể được kiểm tra và thay thế tương đối độc lập với cụm ổ trục.
Đây là một trong những ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160, bởi bộ phận làm kín là vị trí cần được kiểm tra thường xuyên trong hệ thống dầu nóng.
Tài liệu tiếp tục quy định tháo các bu lông liên kết giữa nắp bơm và thân ổ trục để tách hai bộ phận này.
Điều này cho thấy kết cấu RY65-50-160 không phải một khối cố định hoàn toàn mà được liên kết bằng các mối ghép cơ khí có thể tháo rời khi cần bảo dưỡng.
Sau khi xả dầu bôi trơn, người bảo dưỡng có thể tháo nắp chặn ổ trục, sau đó dùng máy ép hoặc búa gỗ để đẩy trục bơm ra khỏi thân ổ trục.
Tiếp theo, các bộ phận như vòng đàn hồi, phớt dầu, vòng dầu và ổ bi có thể được lấy ra để kiểm tra.
Thiết kế này giúp tiếp cận trực tiếp hai bộ vòng bi bên trong thân ổ trục, thuận lợi cho công việc bảo dưỡng định kỳ.
Một ưu điểm quan trọng của kết cấu tháo lắp theo cụm là không nhất thiết phải thay toàn bộ bơm khi chỉ một bộ phận bị hư hỏng.
Sau khi tháo, tài liệu yêu cầu kiểm tra toàn bộ chi tiết và thay mới các bộ phận bị:
Mòn.
Nứt.
Biến dạng.
Hư hỏng.
Điều này phù hợp với phương pháp bảo dưỡng theo từng mô đun, giúp tập trung xử lý đúng bộ phận có vấn đề.
Tài liệu quy định quá trình lắp ráp được thực hiện theo thứ tự ngược lại với quá trình tháo.
Đây là một ưu điểm rõ ràng về tính bảo trì. Khi trình tự tháo đã được chuẩn hóa, kỹ thuật viên có thể dễ dàng theo dõi các bước để lắp lại thiết bị mà không cần một quy trình hoàn toàn khác.
Bơm và động cơ được kết nối bằng khớp nối mềm kiểu ba chấu.
Trong trình tự tháo bơm, động cơ được tháo khỏi bệ và khớp nối được tách trước khi tiếp tục tháo cụm bơm.
Kết cấu này giúp tách phần truyền động khỏi phần bơm theo từng bước rõ ràng, hỗ trợ tốt cho quá trình bảo dưỡng.
Nhờ kết cấu chia cụm, người bảo dưỡng có thể tiếp cận nhanh hơn các bộ phận chính như bánh công tác, bộ chèn làm kín, ổ bi và trục bơm.
Thay vì xử lý toàn bộ thiết bị như một khối duy nhất, từng cụm được tháo tuần tự theo vị trí liên kết. Điều này giúp quá trình kiểm tra cơ khí có tổ chức và dễ kiểm soát hơn.
Thiết kế dễ tháo lắp đặc biệt hữu ích vì tài liệu yêu cầu sau khoảng 300 giờ vận hành đầu tiên, ổ bi cần được tháo ra vệ sinh và kiểm tra.
Khi cụm ổ trục có thể tháo rời theo trình tự rõ ràng, việc thực hiện yêu cầu bảo dưỡng này trở nên thuận tiện hơn.
Về mặt thực tế, việc chia cụm và có trình tự tháo lắp rõ ràng giúp kỹ thuật viên xác định nhanh bộ phận cần xử lý.
Nếu chỉ bánh công tác, ổ bi hoặc bộ làm kín gặp sự cố, có thể tập trung tháo đúng khu vực liên quan thay vì can thiệp không cần thiết vào toàn bộ cụm máy.
Điều này góp phần giảm thời gian bảo dưỡng và hỗ trợ đưa RY65-50-160 trở lại hoạt động sớm hơn.
Ưu điểm từ thiết kế mô đun dễ tháo lắp của Bơm dầu truyền nhiệt RY65-50-160 nằm ở việc các bộ phận được tổ chức thành từng cụm rõ ràng và liên kết với nhau bằng các mối ghép có thể tháo rời.
Cụm thân bơm, rôto, ổ trục, làm kín và truyền động đều có trình tự tháo riêng, trong khi quá trình lắp được thực hiện theo chiều ngược lại. Nhờ đó, việc kiểm tra bánh công tác, thay bộ làm kín, bảo dưỡng ổ bi hoặc xử lý trục bơm trở nên thuận tiện hơn, giúp RY65-50-160 có tính bảo trì tốt trong quá trình sử dụng lâu dài.

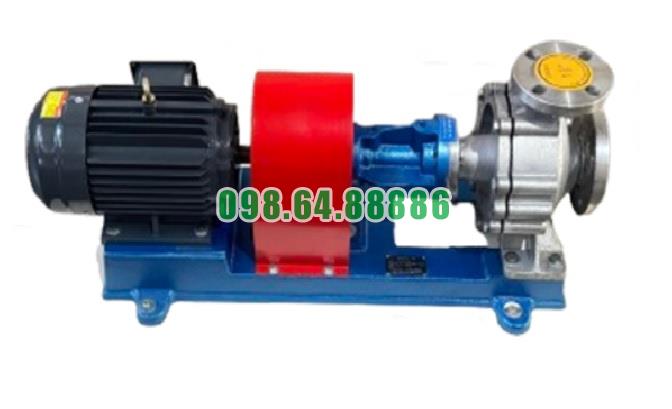

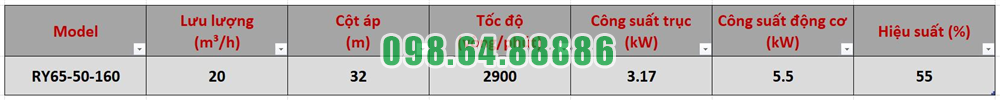

Máy bơm tuần hoàn dầu nóng RY65-50-160 lưu lượng 20 m3/h, tốc độ quay 2900 vòng/phút, công suất 5.5 kW, cột áp 32 m
