Nguyên lý tuần hoàn dầu nóng áp suất cao của Bơm dầu truyền nhiệt RY50-32-250A dựa trên cơ chế bơm ly tâm: động cơ truyền chuyển động quay đến bánh công tác, bánh công tác truyền năng lượng cho dầu tải nhiệt, tạo dòng chảy và cột áp để dầu nóng tuần hoàn liên tục trong hệ thống. Model RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m, tốc độ 2.900 vòng/phút và công suất động cơ 7,5 kW.
Bơm RY có cửa hút bố trí theo hướng trục, phù hợp với nguyên lý làm việc của bơm ly tâm. Khi bánh công tác quay, dầu truyền nhiệt từ đường ống hút được dẫn vào khu vực trung tâm của bánh công tác.
Dòng dầu cần được cấp liên tục và thân bơm phải được mồi đầy môi chất trước khi khởi động. Nhà sản xuất yêu cầu trong quá trình mồi phải quay khớp nối bằng tay để đẩy không khí ra ngoài.
Khi động cơ hoạt động ở tốc độ 2.900 vòng/phút, chuyển động được truyền qua khớp nối mềm đến trục bơm và bánh công tác.
Bánh công tác quay làm dầu từ vùng trung tâm chuyển dần ra phía ngoài. Trong quá trình đó, dầu nhận năng lượng từ bánh công tác, tạo điều kiện hình thành lưu lượng và cột áp cần thiết để đưa dầu đi qua đường ống của hệ thống.
Đối với RY50-32-250A, điểm thông số được nhà sản xuất công bố là 16 m³/h tại cột áp 60 m.
Điểm quan trọng của nguyên lý tuần hoàn dầu nóng áp suất cao của Bơm dầu truyền nhiệt RY50-32-250A là khả năng tạo cột áp để duy trì dòng dầu qua toàn bộ hệ thống.
Cột áp 60 m thể hiện khả năng của bơm trong việc cung cấp năng lượng thủy lực cho dòng dầu để thắng trở lực của đường ống và các thiết bị trong hệ thống tại điểm làm việc công bố.
Vì vậy, thuật ngữ “áp suất cao” ở đây cần được hiểu theo khả năng tạo cột áp tương đối cao 60 m của bơm, không nên đồng nhất trực tiếp cột áp 60 m với một áp suất vận hành cố định.
Sau khi được bánh công tác truyền năng lượng, dầu nóng đi từ khu vực bánh công tác ra phía cửa xả. Theo kết cấu của dòng RY, cửa xả được bố trí hướng tâm theo phương thẳng đứng.
Dầu từ cửa xả tiếp tục đi vào đường ống, qua các thiết bị sử dụng nhiệt rồi quay trở lại phía hút của bơm, hình thành quá trình tuần hoàn dầu nóng liên tục.
Trong một hệ thống dầu tải nhiệt, nhiệm vụ của RY50-32-250A không phải tạo ra nhiệt mà là duy trì chuyển động tuần hoàn của dầu nóng.
Bơm liên tục hút dầu từ phía hồi, truyền thêm năng lượng thủy lực cho dầu và đưa dầu trở lại đường cấp. Quá trình này được lặp lại liên tục khi bơm hoạt động, giúp môi chất lưu chuyển trong hệ thống gia nhiệt.
Đường đặc tính của dòng RY thể hiện mối quan hệ giữa lưu lượng Q và cột áp H tại tốc độ xấp xỉ 2.900 vòng/phút. Nhà sản xuất yêu cầu điểm làm việc của hệ thống nằm trong vùng đặc tính thích hợp và ưu tiên gần khu vực hiệu suất cao.
Đối với RY50-32-250A, tốc độ 2.900 vòng/phút là điều kiện gắn với thông số thiết kế 16 m³/h và 60 m.
Nếu tốc độ quay không đủ, khả năng tạo lưu lượng và cột áp cũng bị ảnh hưởng. Tài liệu nhà sản xuất xác định tốc độ quay thấp là một trong những nguyên nhân khiến bơm không đạt lưu lượng hoặc cột áp thiết kế.
Sau khi khởi động và bơm đạt tốc độ ổn định, người vận hành phải mở từ từ van xả để điều chỉnh lưu lượng đến điểm làm việc yêu cầu.
Nhà sản xuất đặc biệt lưu ý không sử dụng van hút để điều chỉnh lưu lượng vì có thể gây xâm thực và khiến bơm vận hành không ổn định.
Điều chỉnh phía xả đúng cách giúp RY50-32-250A duy trì mối quan hệ phù hợp giữa lưu lượng và cột áp trong quá trình tuần hoàn dầu nóng.
Mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Đặc điểm này phù hợp với yêu cầu kết cấu của hệ thống tuần hoàn dầu nóng có cột áp cao. Tuy nhiên, cấp chịu áp 16 bar là thông số thiết kế của các bộ phận chịu áp, không có nghĩa RY50-32-250A luôn vận hành ở áp suất 16 bar. Áp suất thực tế phụ thuộc vào điểm làm việc và đặc tính của hệ thống.
Để quá trình tuần hoàn ổn định, nhà sản xuất yêu cầu không vận hành bơm ở lưu lượng nhỏ hơn 30% lưu lượng thiết kế. Nếu bắt buộc phải làm việc trong điều kiện này, cần lựa chọn bơm nhỏ hơn hoặc bố trí đường hồi/bypass tại cửa xả để duy trì lưu lượng tối thiểu qua bơm.
Với RY50-32-250A có lưu lượng thiết kế 16 m³/h, yêu cầu duy trì dòng dầu qua bơm là yếu tố rất quan trọng đối với quá trình tuần hoàn dầu nóng liên tục.
Nguyên lý tuần hoàn dầu nóng áp suất cao của Bơm dầu truyền nhiệt RY50-32-250A bắt đầu từ việc dầu đi vào cửa hút hướng trục, được bánh công tác quay ở 2.900 vòng/phút truyền năng lượng, sau đó chuyển ra cửa xả hướng tâm và tiếp tục lưu thông trong hệ thống.
Với lưu lượng 16 m³/h và cột áp 60 m, RY50-32-250A tạo năng lượng thủy lực cần thiết để duy trì dòng dầu nóng vượt qua trở lực của hệ thống. Quá trình tuần hoàn đạt hiệu quả khi bơm vận hành đúng tốc độ, điều chỉnh lưu lượng bằng van xả và luôn duy trì lưu lượng trong vùng làm việc cho phép.
Cấu tạo trục bơm chịu tải trọng cao của Bơm dầu truyền nhiệt RY50-32-250A được hình thành trong cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục là chi tiết trung tâm truyền chuyển động quay từ động cơ tới bánh công tác, đồng thời phải duy trì vị trí ổn định khi bơm vận hành ở tốc độ 2.900 vòng/phút.
Theo tài liệu kỹ thuật, RY50-32-250A có lưu lượng 16 m³/h, cột áp 60 m, công suất trục 6,20 kW và sử dụng động cơ 7,5 kW.
Trong kết cấu của dòng RY, cụm rôto bao gồm:
Bánh công tác.
Trục bơm.
Đai ốc hãm bánh công tác.
Trục bơm có nhiệm vụ liên kết hệ truyền động với bánh công tác. Khi động cơ quay, mô-men được truyền qua khớp nối mềm tới trục, sau đó trục làm bánh công tác quay để tạo năng lượng cho dòng dầu tải nhiệt.
Do đó, trục là bộ phận trực tiếp tham gia truyền tải mô-men trong toàn bộ quá trình vận hành của Bơm dầu truyền nhiệt RY50-32-250A.
Đặc điểm quan trọng giúp trục RY50-32-250A duy trì ổn định là hệ thống hai bộ vòng bi nằm trong thân ổ trục.
Theo tài liệu, cụm ổ trục có nhiệm vụ đỡ và định vị rôto.
Việc sử dụng hai ổ bi giúp trục được giữ đúng vị trí trong quá trình quay, hạn chế sự dịch chuyển không mong muốn của cụm rôto. Đây là yếu tố trực tiếp hỗ trợ trục khi phải truyền chuyển động liên tục ở tốc độ cao.
Dòng bơm RY sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cấu trúc này hỗ trợ cụm trục và ổ bi trong quá trình vận hành.
Gối đỡ trung tâm giúp duy trì vị trí của cụm quay, đặc biệt khi trục phải truyền công suất từ động cơ tới bánh công tác ở tốc độ 2.900 vòng/phút.
Đối với RY50-32-250A, kết cấu này có ý nghĩa trong việc giữ rôto ổn định khi bơm làm việc liên tục với dầu tải nhiệt.
RY50-32-250A không nối cứng trực tiếp trục động cơ với trục bơm mà sử dụng khớp nối mềm kiểu ba chấu.
Bơm và động cơ được bố trí đồng tâm trên cùng một bệ máy, sau đó truyền động qua khớp nối mềm.
Khớp nối thực hiện nhiệm vụ truyền mô-men từ động cơ tới trục bơm, đồng thời là bộ phận trung gian trong hệ truyền động. Vì vậy, chất lượng căn chỉnh giữa hai trục ảnh hưởng trực tiếp đến trạng thái làm việc của trục bơm.
Để trục RY50-32-250A làm việc ổn định, tài liệu yêu cầu kiểm tra chính xác độ đồng tâm giữa trục bơm và trục động cơ.
Sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, trong khi khe hở giữa hai đầu trục khoảng 2–3 mm.
Nếu hai trục bị lệch tâm, lực tác động lên trục và ổ bi có thể tăng. Trong phần xử lý sự cố, nhà sản xuất cũng xác định tình trạng bơm và động cơ không đồng tâm có thể gây rung mạnh, nóng ổ bi và làm tăng công suất tiêu thụ.
RY50-32-250A làm việc ở tốc độ định mức 2.900 vòng/phút.
Ở tốc độ này, trục vừa phải truyền mô-men đến bánh công tác vừa phải duy trì chuyển động quay ổn định trong hai ổ bi. Vì vậy, độ đồng tâm, tình trạng ổ bi và độ cân bằng của rôto là những yếu tố quan trọng đối với khả năng làm việc của trục.
Tài liệu quy định biên độ rung khi vận hành không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường phải kiểm tra ngay.
Trục và ổ bi làm việc như một cụm liên kết. Khi ổ bi bị mòn hoặc hư hỏng, khả năng đỡ và định vị trục sẽ suy giảm.
Sau khoảng 300 giờ vận hành đầu tiên, nhà sản xuất yêu cầu tháo ổ bi để vệ sinh và kiểm tra. Nếu bề mặt có rỗ, xước, cháy màu hoặc xuất hiện độ rơ bất thường thì phải thay mới.
Bảo dưỡng ổ bi đúng thời điểm giúp duy trì khả năng đỡ trục và hạn chế tải bất thường tác động lên cụm rôto.
Tài liệu kỹ thuật đã cung cấp mô tả cấu tạo trục, hệ thống hai ổ bi và cách bố trí cụm rôto, nhưng không công bố vật liệu chế tạo trục, giới hạn tải trọng, mô-men cực đại hay giá trị độ bền cơ học cụ thể của trục RY50-32-250A.
Vì vậy, có thể khẳng định trục được bố trí trong kết cấu có hai ổ bi đỡ và định vị rôto để đáp ứng điều kiện vận hành của bơm, nhưng không nên tự đưa ra một giá trị tải trọng tối đa nếu chưa có dữ liệu bổ sung từ nhà sản xuất.
Cấu tạo trục bơm chịu tải trọng cao của Bơm dầu truyền nhiệt RY50-32-250A nổi bật ở việc trục được tích hợp trong cụm rôto, liên kết trực tiếp với bánh công tác, được hai ổ bi đỡ và định vị, kết hợp gối đỡ trung tâm và truyền động qua khớp nối mềm.
Kết cấu này giúp trục duy trì vị trí ổn định khi truyền công suất 6,20 kW tới bánh công tác ở tốc độ 2.900 vòng/phút. Để bảo đảm khả năng làm việc lâu dài của trục, cần đặc biệt chú trọng căn đồng tâm chính xác, kiểm soát độ rung và bảo dưỡng ổ bi đúng định kỳ.

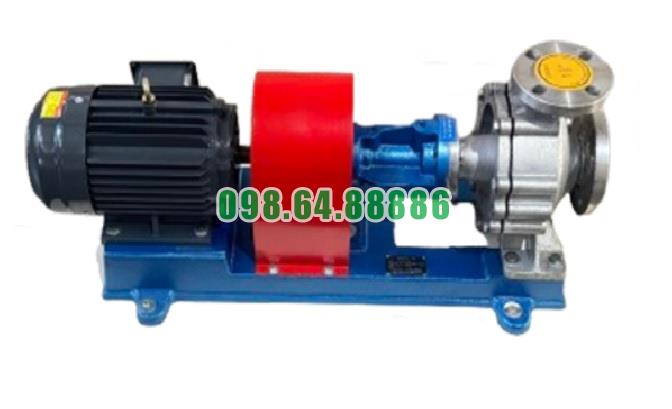

Máy bơm dầu truyền nhiệt RY50-32-250A công suất 7.5 kW, tốc độ 2900 vòng/phút, cột áp 60 m, lưu lượng 16 m3/h
