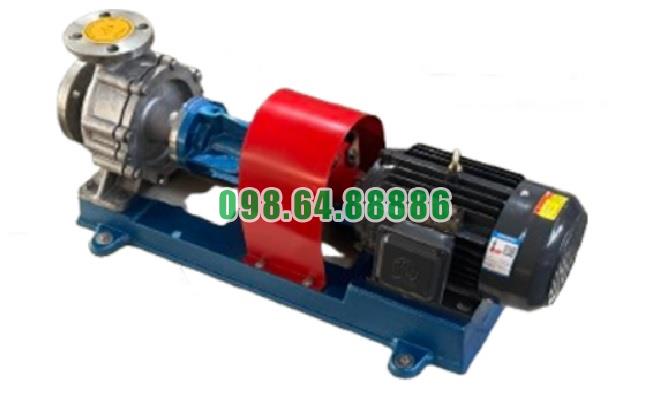

Máy bơm dầu tải nhiệt RY50-32-250 tốc độ 2900 vòng/phút, lưu lượng 18 m3/h, cột áp 70 m, công suất 11 kW

Bơm dầu truyền nhiệt RY50-32-250 vận hành hiệu quả kết hợp với động cơ 11kW

Bơm dầu truyền nhiệt RY50-32-250 được nhà sản xuất cấu hình kết hợp với động cơ công suất 11 kW, phù hợp cho nhiệm vụ tuần hoàn dầu tải nhiệt trong các hệ thống gia nhiệt công nghiệp. Ở tốc độ khoảng 2.900 vòng/phút, động cơ cung cấp nguồn công suất cần thiết để bánh công tác tạo lưu lượng và cột áp theo đường đặc tính của bơm.

Động cơ 11 kW phù hợp với đặc tính của RY50-32-250

Theo bảng thông số kỹ thuật của nhà sản xuất, RY50-32-250 sử dụng động cơ 11 kW tại các điểm làm việc:

• 12,5 m³/h – cột áp 80 m – công suất trục 6,2 kW

• 18 m³/h – cột áp 70 m – công suất trục 7,6 kW

Cả hai điểm đều vận hành ở tốc độ 2.900 vòng/phút.

Điều này cho thấy động cơ 11 kW có mức công suất định mức lớn hơn công suất mà trục bơm yêu cầu tại các điểm làm việc được công bố, tạo điều kiện để cụm bơm vận hành ổn định trong phạm vi thiết kế.

Truyền công suất trực tiếp qua khớp nối mềm

Động cơ được bố trí đồng tâm với bơm trên cùng bệ máy và truyền mô-men đến trục bơm thông qua khớp nối mềm kiểu ba chấu.

Khi động cơ quay, mô-men được truyền trực tiếp tới trục và bánh công tác, giúp tạo dòng tuần hoàn dầu tải nhiệt. Theo tài liệu, dòng RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo yêu cầu của hệ thống.

Tốc độ 2.900 vòng/phút giúp duy trì đặc tính thủy lực

Động cơ 11 kW làm việc ở tốc độ khoảng 2.900 vòng/phút, phù hợp với tốc độ thiết kế của RY50-32-250.

Việc duy trì đúng tốc độ giúp bánh công tác tạo lưu lượng và cột áp theo đường đặc tính. Nếu tốc độ quay thấp hơn yêu cầu, lưu lượng và cột áp của bơm có thể giảm.

Công suất dự phòng giúp hạn chế quá tải động cơ

Tại điểm 18 m³/h – 70 m, công suất trục của bơm là 7,6 kW, thấp hơn công suất định mức động cơ 11 kW. Tại điểm 12,5 m³/h – 80 m, công suất trục chỉ khoảng 6,2 kW.

Khoảng chênh giữa công suất trục và công suất định mức động cơ tạo mức dự phòng công suất nhất định, giúp động cơ không phải thường xuyên hoạt động sát giới hạn công suất khi bơm làm việc đúng điểm thiết kế.

Căn chỉnh đồng tâm giúp khai thác hiệu quả động cơ 11 kW

Hiệu quả truyền công suất từ động cơ sang bơm phụ thuộc nhiều vào độ đồng tâm.

Nhà sản xuất quy định sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, khe hở giữa hai đầu trục khoảng 2–3 mm.

Nếu bơm và động cơ bị lệch tâm, ma sát rôto tăng lên, khiến công suất tiêu thụ lớn hơn và có thể gây nóng ổ bi, rung hoặc tiếng ồn.

Vận hành đúng lưu lượng để sử dụng công suất hiệu quả

Động cơ 11 kW chỉ phát huy hiệu quả khi RY50-32-250 làm việc trong vùng lưu lượng phù hợp.

Nhà sản xuất khuyến cáo lựa chọn điểm làm việc nằm trong vùng đặc tính của bơm và ưu tiên gần khu vực hiệu suất cao.

Đồng thời, không nên vận hành bơm ở lưu lượng thấp hơn 30% lưu lượng thiết kế, vì điều này có thể khiến bơm làm việc ngoài vùng tối ưu.

Bơm dầu truyền nhiệt RY50-32-250 vận hành hiệu quả khi kết hợp với động cơ 11 kW nhờ công suất động cơ phù hợp với yêu cầu công suất trục của bơm và tốc độ làm việc khoảng 2.900 vòng/phút.

Theo bảng kỹ thuật của nhà sản xuất, động cơ 11 kW được sử dụng cho cả điểm 12,5 m³/h – 80 m và 18 m³/h – 70 m. Để khai thác hiệu quả cụm động cơ – bơm, cần duy trì đúng tốc độ quay, căn chỉnh đồng tâm chính xác, vận hành trong vùng lưu lượng phù hợp và kiểm soát tốt tình trạng ổ bi, khớp nối cũng như đường ống.

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất thông qua việc duy trì dòng dầu tải nhiệt tuần hoàn liên tục giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt. Dòng RY được thiết kế cho hệ thống tuần hoàn dầu nóng công nghiệp, làm việc với môi chất nhiệt độ cao đến 350°C.

Duy trì dòng dầu nóng liên tục

Khi RY50-32-250 hoạt động, bánh công tác liên tục hút dầu vào cửa hút và đẩy dầu qua cửa xả. Nhờ đó, dầu nóng được vận chuyển đều đặn tới các thiết bị cần gia nhiệt rồi quay trở lại nguồn nhiệt.

Chu trình cơ bản:

Nguồn gia nhiệt → bơm RY50-32-250 → thiết bị sử dụng nhiệt → đường dầu hồi → nguồn gia nhiệt

Dòng tuần hoàn liên tục giúp hạn chế tình trạng cấp nhiệt bị gián đoạn trong quá trình sản xuất.

Hỗ trợ phân phối nhiệt đều trong dây chuyền

RY50-32-250 không trực tiếp điều khiển nhiệt độ mà đóng vai trò vận chuyển môi chất truyền nhiệt. Khi lưu lượng dầu được duy trì ổn định, nhiệt lượng từ nguồn gia nhiệt có thể được đưa liên tục tới các bộ trao đổi nhiệt, bồn gia nhiệt hoặc thiết bị công nghệ.

Nhờ đó, hệ thống điều khiển nhiệt độ của dây chuyền có điều kiện duy trì mức nhiệt yêu cầu ổn định hơn.

Duy trì lưu lượng phù hợp để tránh biến động nhiệt

Lưu lượng dầu quá thấp có thể làm quá trình truyền nhiệt không ổn định. Theo hướng dẫn của dòng RY, không nên vận hành bơm dưới 30% lưu lượng thiết kế. Nếu hệ thống phải làm việc ở lưu lượng thấp, cần bố trí đường hồi hoặc bypass tại cửa xả để duy trì dòng dầu tối thiểu.

Duy trì lưu lượng phù hợp giúp dầu liên tục đi qua nguồn nhiệt và thiết bị sử dụng nhiệt, hạn chế sự gián đoạn của vòng tuần hoàn.

Gia nhiệt từ từ giúp hệ thống ổn định hơn

Trước khi vận hành với dầu nóng, RY50-32-250 cần được gia nhiệt sơ bộ. Tài liệu quy định chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.

Quá trình tăng nhiệt có kiểm soát giúp thân bơm và các chi tiết bên trong giãn nở đồng đều, hỗ trợ hệ thống chuyển sang trạng thái làm việc nhiệt độ cao ổn định hơn.

Theo dõi các thông số trong quá trình vận hành

Để bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất, cần thường xuyên kiểm tra:

• lưu lượng dầu tuần hoàn;

• áp suất cửa xả;

• nhiệt độ thân bơm;

• nhiệt độ ổ trục;

• độ rung và tiếng ồn.

Tài liệu RY yêu cầu thường xuyên theo dõi các thông số này trong quá trình vận hành.

Bơm dầu truyền nhiệt RY50-32-250 giúp ổn định nhiệt độ dây chuyền sản xuất chủ yếu nhờ duy trì dòng dầu nóng tuần hoàn liên tục và ổn định giữa nguồn gia nhiệt với các thiết bị sử dụng nhiệt. Khi lưu lượng được duy trì phù hợp, quá trình truyền nhiệt diễn ra đều đặn hơn, hạn chế gián đoạn nguồn nhiệt và hỗ trợ dây chuyền duy trì điều kiện nhiệt độ cần thiết trong suốt quá trình sản xuất.
