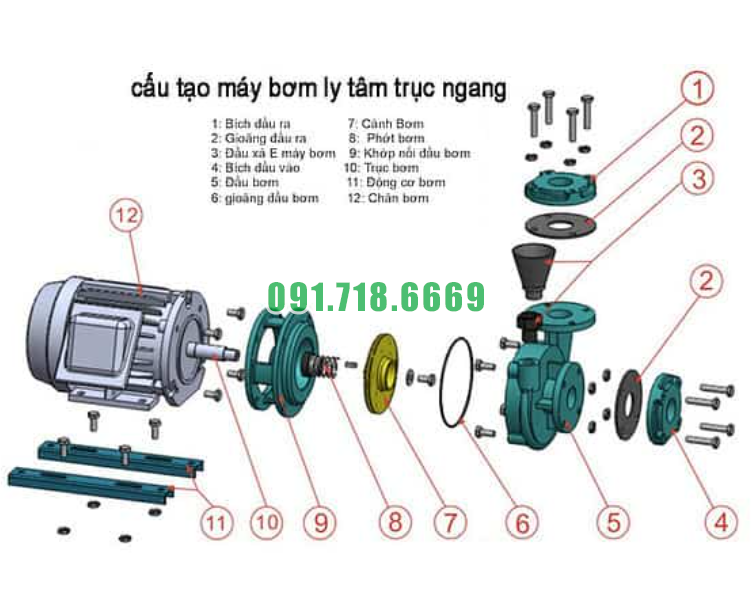

Cấu tạo chung của máy bơm nước li tâm trục ngang CM32-250C kích thước DN50
Động cơ: Động cơ điện được sử dụng để cung cấp năng lượng cho máy bơm. Động cơ này thường được tích hợp ngay phía sau hoặc bên trên phần thân của máy bơm.
Thân máy (bơm): Thân máy chứa các thành phần chính của máy bơm, bao gồm cả buồng bơm và cánh quạt. Thân máy thường được làm từ kim loại chịu lực như gang hoặc thép đúc, có khả năng chống ăn mòn và nhiệt độ cao.
Buồng bơm: Là phần nơi chứa nước và tạo áp lực, nơi mà quá trình hút và đẩy nước diễn ra. Buồng bơm thường được thiết kế theo kiểu nước li tâm để tăng hiệu suất của máy bơm.
Cánh quạt (cánh bơm): Là bộ phận tạo ra sức hút và áp lực để đẩy nước đi. Cánh quạt thường được thiết kế để tối ưu hóa hiệu suất bơm và đảm bảo luồng chảy của nước.
Trục bơm: Trục bơm là bộ phận chuyển động được kết nối trực tiếp với động cơ và truyền động chuyển động quay từ động cơ sang cánh quạt, tạo ra quá trình nước li tâm.
Hộp biến tốc (nếu có): Một số loại máy bơm có thể đi kèm với hộp biến tốc để điều chỉnh tốc độ quay của động cơ, từ đó điều chỉnh được lưu lượng và áp lực của nước bơm ra.
Van hút và van xả: Các van này được sử dụng để kiểm soát luồng chảy của nước vào và ra khỏi máy bơm, giúp điều chỉnh lưu lượng và áp suất theo yêu cầu.
Phớt chặn nước (Mechanical Seal): Đây là bộ phận quan trọng giữa trục bơm và buồng bơm, giúp ngăn nước từ buồng bơm xâm nhập vào phần động cơ và ngược lại. Phớt chặn nước thường được làm từ vật liệu chịu nhiệt và chịu mài mòn để đảm bảo hiệu suất và tuổi thọ của máy bơm.
Khung chân đế: Là khung kết cấu chịu lực dùng để gắn máy bơm vào nền móng hoặc sàn nhà, giữ cho máy bơm ổn định và cố định trong quá trình hoạt động.
Nguyên tắc hoạt động của máy bơm nước li tâm trục ngang CM32-250C kích thước DN50
Nguyên tắc hoạt động của máy bơm nước li tâm trục ngang CM32-250C kích thước DN50 là dựa trên nguyên lý của máy bơm nước li tâm trục ngang thông thường. Dưới đây là mô tả nguyên tắc hoạt động của máy bơm này:
Hút chất lỏng: Quá trình bắt đầu khi máy bơm được kích hoạt và cánh quạt (cánh quạt li tâm) bắt đầu quay. Trong trường hợp của máy bơm nước li tâm trục ngang CM32-250C, chất lỏng (trong trường hợp này là nước) được hút vào máy bơm thông qua ống hút, thường được kết nối với nguồn cung cấp nước hoặc bể chứa.
Tăng áp lực: Khi cánh quạt quay, áp suất ở trung tâm của máy bơm giảm, tạo điều kiện cho chất lỏng từ ống hút được hút vào trung tâm của máy. Sau đó, chất lỏng được đẩy ra xa từ trung tâm ra các cánh quạt, nơi áp suất tăng lên đáng kể. Quá trình này tạo ra lực đẩy, đẩy chất lỏng ra khỏi máy bơm thông qua ống xả.
Xả chất lỏng: Chất lỏng được đẩy ra từ máy bơm thông qua ống xả, tạo ra dòng chảy nước ra ngoài hệ thống. Áp suất cao tại điểm xả của máy bơm đẩy chất lỏng qua ống xả và nơi cần cung cấp nước.
Tạo lưu lượng: Máy bơm nước li tâm trục ngang CM32-250C tạo ra lưu lượng lớn bằng cách quay cánh quạt li tâm ở tốc độ cao, tạo ra áp lực cần thiết để đẩy chất lỏng qua hệ thống ống và đạt được mục đích của việc cung cấp nước.
Tính ổn định và hiệu suất cao: Máy bơm này được thiết kế để hoạt động ổn định và hiệu quả trong môi trường làm việc khác nhau. Với kích thước DN50, nó có khả năng xử lý một lượng lớn nước và cung cấp áp lực đủ để phục vụ nhu cầu của hệ thống cấp nước.
Lưu ý khi lắp đặt máy bơm nước li tâm trục ngang CM32-250C kích thước DN50
Khi lắp đặt máy bơm nước ly tâm trục ngang CM32-250C kích thước DN50, có một số lưu ý quan trọng cần tuân thủ để đảm bảo hoạt động hiệu quả và an toàn của hệ thống. Dưới đây là một số điều cần chú ý:

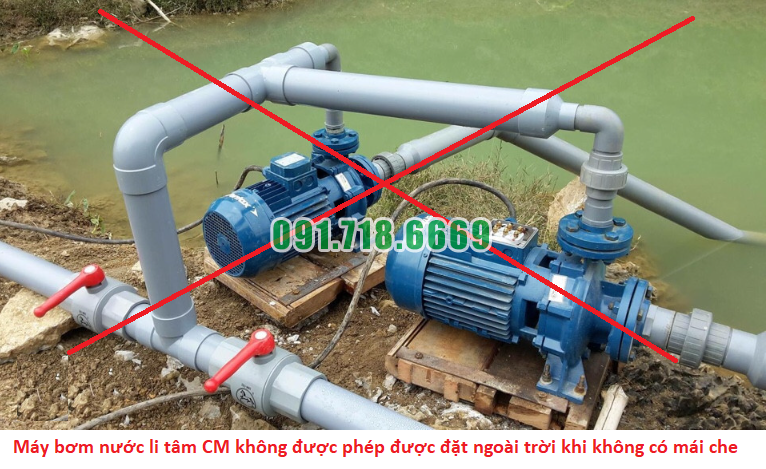

Vị trí lắp đặt: Chọn một vị trí cố định, nơi có đủ không gian để lắp đặt máy bơm và tiện lợi cho việc bảo dưỡng và sửa chữa sau này. Đảm bảo không gian xung quanh máy bơm thoáng đãng để tăng hiệu suất làm mát và giảm nguy cơ nhiệt độ cao.
Cơ sở lắp đặt: Đảm bảo cơ sở lắp đặt được làm chắc chắn và ổn định để giảm rung động và tiếng ồn. Sử dụng các chốt cố định hoặc đinh vít để cố định máy bơm với cơ sở.
Hệ thống ống nước: Lắp đặt đúng kích thước ống nước theo hướng dẫn của nhà sản xuất để đảm bảo lưu lượng và áp suất nước đạt được là tối ưu.

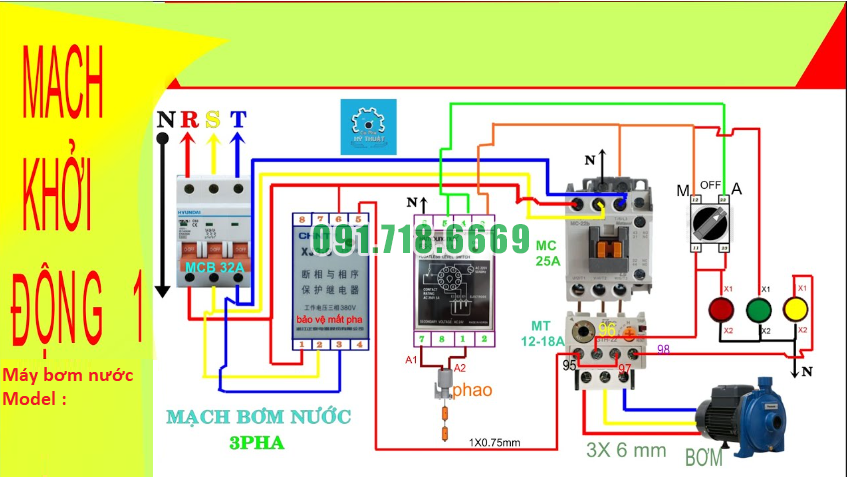

Kết nối điện: Liên hệ với một kỹ thuật viên điện có kinh nghiệm để thực hiện kết nối điện an toàn và đúng cách theo quy định. Đảm bảo các đường dây điện được cách điện và bảo vệ khỏi tác động bên ngoài.
Bảo dưỡng định kỳ: Thực hiện bảo dưỡng định kỳ theo hướng dẫn của nhà sản xuất để đảm bảo máy bơm hoạt động ổn định và kéo dài tuổi thọ.
Kiểm tra an toàn: Trước khi đưa máy bơm vào hoạt động, hãy kiểm tra lại tất cả các kết nối, van an toàn và cảm biến để đảm bảo không có rò rỉ và hoạt động đúng.
Tuân thủ quy định về an toàn lao động: Đảm bảo tất cả các quy định về an toàn lao động được tuân thủ khi lắp đặt và vận hành máy bơm.
Thông số kỹ thuật máy bơm nước li tâm trục ngang CM32-250C kích thước DN50
| Model | Lưu lượng | Đẩy cao | Động cơ điện | Điện áp | Đường kính đầu vào ra | Vật liệu |
| CM32 - 250C | 30 m3 / h | 68 m | 11 kw | 380 v | DN50 / 32 mm | Vỏ gang FC200
|

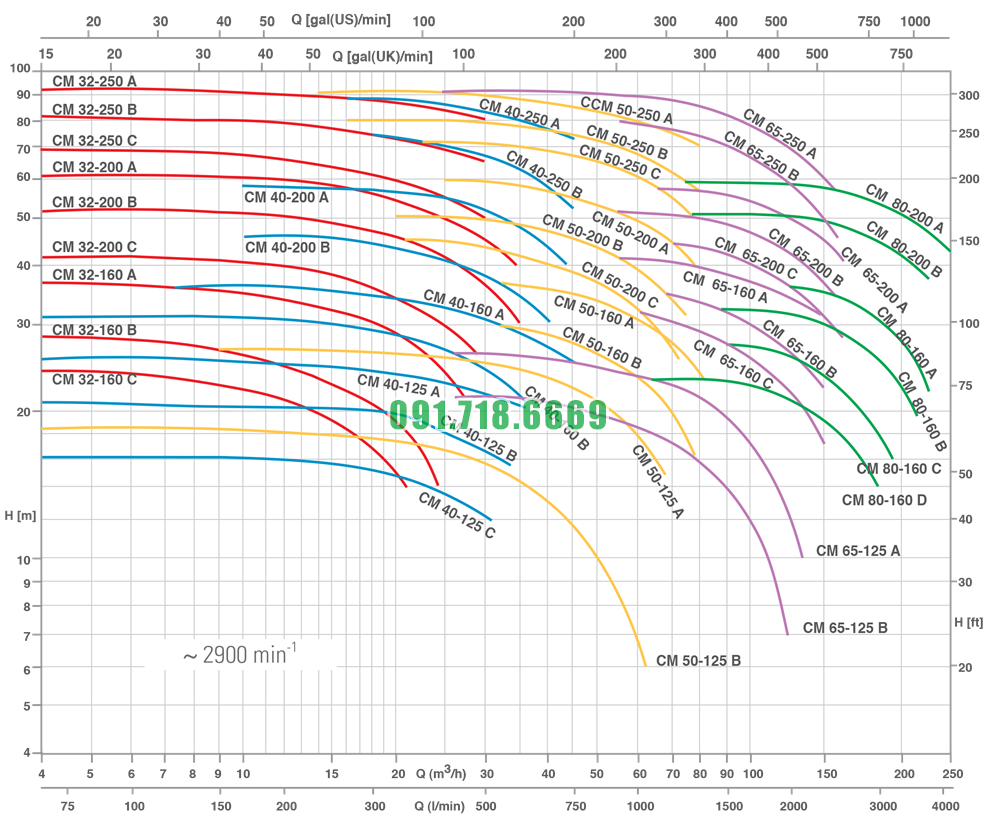

Đường cong hiệu suất máy bơm nước li tâm trục ngang CM32-250C kích thước DN50

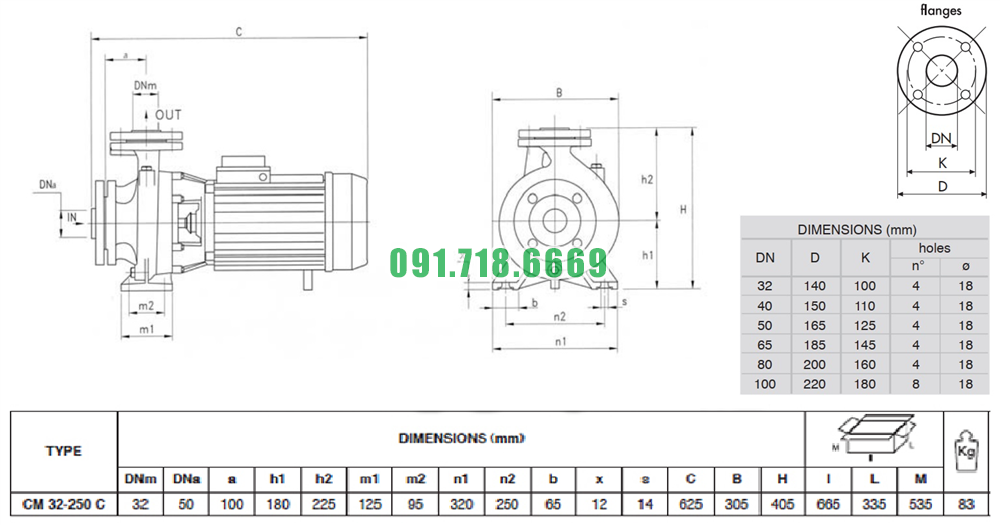

Kích thước máy bơm nước li tâm trục ngang CM32-250C kích thước DN50
