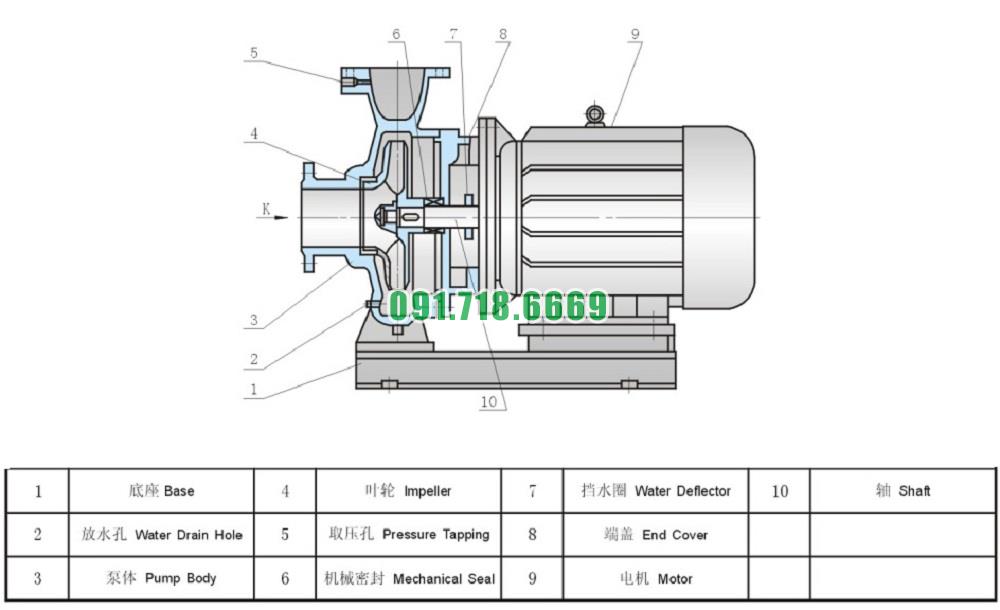

Bơm nước trục ngang SLW-ISW40-200 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước trục ngang SLW-ISW40-200 được thiết kế với các thành phần chính sau đây, mỗi thành phần đóng vai trò quan trọng trong quá trình hoạt động của bơm:
Thân máy (Thân bơm):
- Chức năng: Thân máy là phần cơ bản của bơm, chứa các bộ phận chính như trục bơm, cánh quạt và vỏ bơm.
- Vật liệu: Thường được làm từ thép không gỉ hoặc các loại kim loại chịu được áp lực và chống ăn mòn để đảm bảo độ bền và tuổi thọ cao trong môi trường làm việc khắc nghiệt.
Cánh quạt (Impeller):
- Chức năng: Cánh quạt là bộ phận chuyển động chính của bơm, được gắn trực tiếp vào trục bơm. Nó tạo ra lực hút và đẩy để chuyển động nước qua bơm.
- Thiết kế: Cánh quạt có thiết kế đặc biệt để tối ưu hóa hiệu suất vận hành của bơm, bao gồm số lượng cánh, hình dạng và kích thước.
Vỏ bơm (Pump casing):
- Chức năng: Vỏ bơm bao quanh cánh quạt và các bộ phận nội bộ khác, tạo thành không gian chứa và dẫn dòng chất lỏng qua bơm.
- Vật liệu: Được làm từ vật liệu kim loại chất lượng cao để chịu được áp lực và đảm bảo tính bền vững của bơm trong quá trình hoạt động.
Phốt cơ khí (Mechanical seal):
- Chức năng: Phốt cơ khí là thành phần quan trọng để ngăn chặn sự rò rỉ nước hoặc chất lỏng khỏi vùng làm việc của động cơ và các bộ phận khác của bơm.
- Thiết kế: Bao gồm các bộ phận như ổ đỡ, cơ cấu bảo vệ và các chất bôi trơn để đảm bảo hoạt động mượt mà và an toàn.
Các bộ phận khác:
- Bao gồm các van điều tiết, đầu nối, ống nối và các bộ phận kết nối khác giữa bơm và hệ thống cung cấp nước hoặc xử lý chất lỏng.
- Các bộ phận điện tử và bảo vệ như cơ cấu bảo vệ quá tải, cách điện và các hệ thống điều khiển tự động (nếu có) để giám sát và bảo vệ hoạt động của bơm.
Tóm lại, cấu tạo chi tiết của bơm nước trục ngang SLW-ISW40-200 bao gồm các thành phần cơ bản như thân máy, cánh quạt, vỏ bơm, phốt cơ khí và các bộ phận khác, được thiết kế để đảm bảo hiệu suất hoạt động cao và độ bền trong các ứng dụng công nghiệp và dân dụng.

Bơm nước trục ngang SLW-ISW40-200 được áp dụng để xử lý chất lỏng hóa học dễ cháy nổ
Bơm nước trục ngang SLW-ISW40-200, dù được thiết kế chủ yếu để xử lý nước và các chất lỏng không ăn mòn trong các ứng dụng công nghiệp và dân dụng, nhưng cũng có thể được áp dụng để xử lý một số chất lỏng hóa học dễ cháy nổ trong các lĩnh vực nhất định. Các lĩnh vực có thể sử dụng bơm này bao gồm:
Ngành dầu khí và hóa chất: SLW-ISW40-200 có thể được sử dụng trong các nhà máy lọc dầu, xử lý khí đốt, và các quy trình hóa chất nơi cần chuyển động lưu chất đặc biệt như xăng, dầu diesel, và các dung môi hữu cơ.
Công nghiệp chế biến: Trong các nhà máy sản xuất hoá chất, bơm này có thể được dùng để cung cấp chất lỏng cho các thiết bị và quy trình sản xuất, bao gồm các loại dung dịch hóa chất như axit, kiềm, hoặc các dung môi khác.
Ứng dụng trong công nghiệp sản xuất: SLW-ISW40-200 có thể được sử dụng để xử lý nước thải chứa các chất hóa học từ quy trình sản xuất trong các nhà máy, giúp làm sạch và xử lý môi trường.
Ứng dụng trong bảo vệ môi trường: Trong các hệ thống xử lý nước thải công nghiệp và các dự án bảo vệ môi trường, bơm này có thể được áp dụng để di chuyển các chất lỏng hóa học để xử lý hoặc tái chế.
Ứng dụng trong các điều kiện đặc biệt: Trong các môi trường làm việc đặc biệt như hầm mỏ, các bơm nước trục ngang SLW-ISW40-200 cũng có thể được sử dụng để xử lý các chất lỏng nguy hiểm hoặc dễ cháy nổ.
Tuy nhiên, trước khi sử dụng bơm này để xử lý các chất lỏng hóa học đặc biệt, người dùng cần phải đảm bảo rằng thiết bị được thiết kế và được chứng nhận phù hợp với yêu cầu an toàn và kỹ thuật của từng loại chất lỏng. Cần tuân thủ nghiêm ngặt các quy định về an toàn và bảo vệ môi trường trong quá trình vận hành

Điều kiện làm việc bơm nước trục ngang SLW-ISW40-200
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

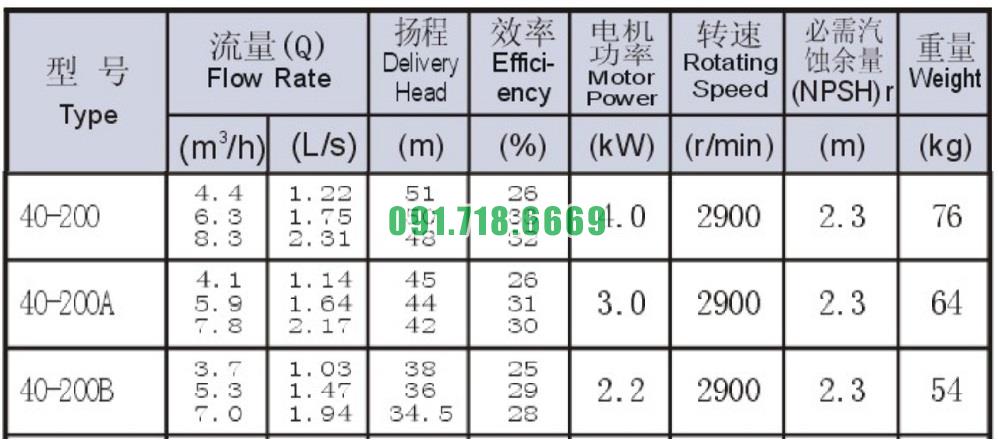

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW40-200

Đường cong hiệu suất bơm nước trục ngang SLW-ISW40-200

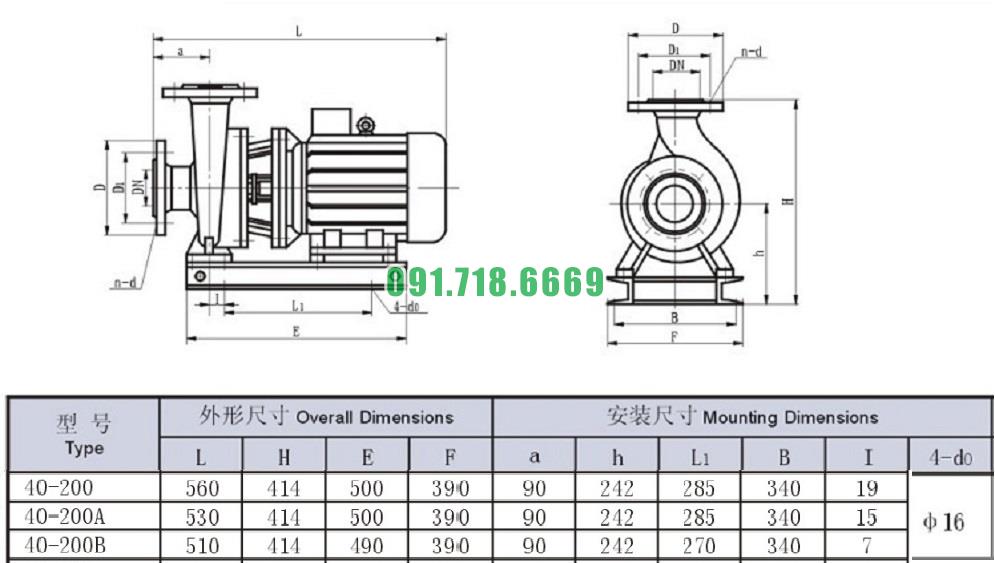

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW40-200
