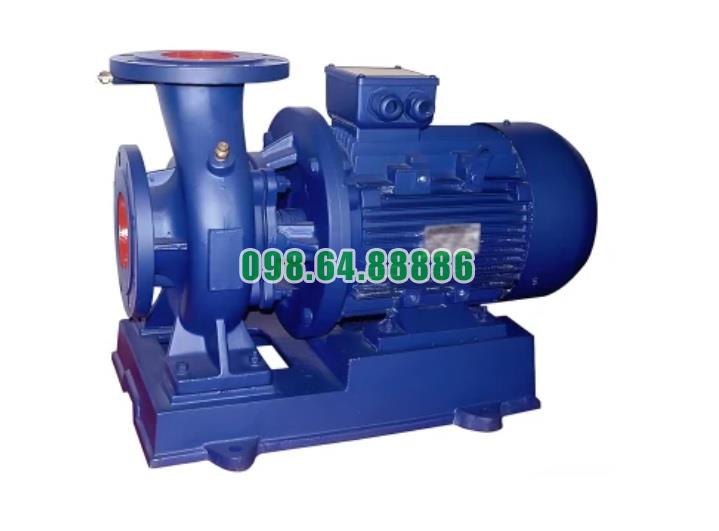

Bán bơm nước li tâm trục ngang SLW100-ISW100-200

Tải báo giá
• Mã SP
: SLW100-ISW100-200
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 70 - 130 m3/h hoặc 19.4 - 36.1 L/s, đẩy cao từ 42 - 54m, năng xuất 65 - 75%, động cơ 22 kw, tốc độ quay 2900 r/min, độ hút sâu 4.0 m, khối lượng 248 kg
Đang xử lý...


Thông tin sản phẩm

Nguyên tắc hoạt động của bơm nước  li tâm trục ngang SLW100-ISW100-200

Bơm nước ly tâm trục ngang SLW100-ISW100-200 hoạt động dựa trên nguyên lý lực ly tâm để vận chuyển nước hoặc các chất lỏng từ đầu hút qua cánh bơm và đẩy ra đầu xả. Dưới đây là mô tả chi tiết nguyên tắc hoạt động:

1. Quá trình hút nước

  • Khi bơm bắt đầu hoạt động, động cơ 22 kW truyền lực quay đến trục bơm và làm cho cánh bơm (impeller) quay với tốc độ cao.
  • Áp suất tại tâm cánh bơm giảm xuống (tạo vùng chân không), nhờ đó chất lỏng được hút từ nguồn cấp vào buồng bơm qua cửa hút (suction inlet).
  • Nguyên lý Bernoulli được áp dụng: khi vận tốc dòng chảy tăng, áp suất giảm, tạo điều kiện cho chất lỏng dễ dàng di chuyển vào bơm.

2. Tăng năng lượng động cho chất lỏng

  • Khi chất lỏng đi vào cánh bơm, lực quay của cánh bơm làm tăng tốc độ của chất lỏng.
  • Lực ly tâm được tạo ra khi cánh bơm quay, đẩy chất lỏng từ tâm cánh bơm ra các mép ngoài với vận tốc cao hơn.
  • Năng lượng cơ học từ động cơ được chuyển đổi thành năng lượng động họcnăng lượng áp suất của chất lỏng.

3. Quá trình đẩy nước

  • Chất lỏng sau khi được tăng năng lượng sẽ thoát ra khỏi cánh bơm, đi vào buồng xoắn (volute casing), nơi năng lượng động học được chuyển hóa thành năng lượng áp suất.
  • Chất lỏng sau đó được đẩy ra ngoài qua cửa xả (discharge outlet) với lưu lượng lớn (130 m³/h) và áp lực cao (cột áp 54m).

4. Tái tuần hoàn dòng chảy

  • Khi bơm hoạt động liên tục, chất lỏng sẽ được hút vào và đẩy ra theo chu kỳ. Hệ thống hút ngang giúp dòng chảy ổn định và giảm thiểu tổn thất năng lượng.

5. Hệ thống làm mát động cơ

  • Động cơ 22 kW được trang bị hệ thống làm mát bằng gió, đảm bảo nhiệt độ ổn định trong quá trình vận hành lâu dài, ngăn ngừa quá nhiệt và tăng độ bền cho hệ thống.

Đặc điểm vận hành của bơm SLW100-ISW100-200

  1. Khả năng hút sâu: Có thể hút nước từ độ sâu 4m, phù hợp cho các hệ thống cần lấy nước từ nguồn thấp.
  2. Hiệu suất cao: Động cơ mạnh mẽ kết hợp với thiết kế cánh bơm tối ưu giúp đạt hiệu suất vượt trội, đảm bảo tiết kiệm năng lượng.
  3. Hoạt động liên tục: Được thiết kế để vận hành ổn định và liên tục trong các ứng dụng yêu cầu lưu lượng lớn.

Nguyên tắc hoạt động của bơm nước ly tâm trục ngang SLW100-ISW100-200 dựa trên việc sử dụng lực ly tâm để tăng áp lực và vận tốc cho dòng chảy chất lỏng, từ đó đáp ứng các yêu cầu vận hành hiệu quả và ổn định trong nhiều lĩnh vực. Sự kết hợp giữa động cơ mạnh mẽ và thiết kế tối ưu giúp bơm trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu hiệu suất cao

Tiêu chuẩn chất lượng của bơm nước  li tâm trục ngang SLW100-ISW100-200

Bơm nước ly tâm trục ngang SLW100-ISW100-200 cần tuân thủ các tiêu chuẩn chất lượng sau:

  1. Tiêu chuẩn quốc tế về quản lý chất lượng:

    • ISO 9001: Đảm bảo quy trình sản xuất và kiểm tra chất lượng nghiêm ngặt.
    • ISO 14001: Đảm bảo quá trình sản xuất thân thiện với môi trường.
  2. Tiêu chuẩn vật liệu:

    • ASTM (American Society for Testing and Materials): Đảm bảo chất lượng và độ bền của vật liệu như thép không gỉ và gang.
    • DIN (Deutsches Institut für Normung): Đảm bảo độ chính xác và độ bền của sản phẩm theo tiêu chuẩn Đức.
  3. Tiêu chuẩn hiệu suất:

    • ISO 2858: Quy định các thông số kỹ thuật của bơm ly tâm trục ngang, bao gồm kích thước, lưu lượng, áp suất và hiệu suất.
    • ISO 5199: Đưa ra các yêu cầu kỹ thuật và thử nghiệm cho bơm ly tâm, đảm bảo độ bền và độ tin cậy trong quá trình vận hành.
    • API 610: Tiêu chuẩn của Viện Dầu khí Hoa Kỳ áp dụng cho các bơm ly tâm dùng trong ngành dầu khí và hóa chất.
  4. Tiêu chuẩn an toàn:

    • CE Marking: Đảm bảo bơm đáp ứng các yêu cầu an toàn và sức khỏe của Liên minh Châu Âu.
    • ATEX: Đảm bảo bơm có thể hoạt động an toàn trong các môi trường dễ cháy nổ.
  5. Tiêu chuẩn môi trường:

    • RoHS (Restriction of Hazardous Substances): Giới hạn việc sử dụng các chất nguy hại trong thiết bị điện và điện tử.
    • WEEE (Waste Electrical and Electronic Equipment Directive): Yêu cầu thu hồi và xử lý các thiết bị điện và điện tử đã qua sử dụng.
  6. Tiêu chuẩn thử nghiệm và kiểm tra:

    • Hydrostatic Testing: Thử nghiệm thủy tĩnh đảm bảo bơm chịu được áp lực cao mà không bị rò rỉ.
    • Performance Testing: Kiểm tra lưu lượng, áp suất và hiệu suất của bơm.
    • Vibration Testing: Đảm bảo bơm hoạt động ổn định và không bị ảnh hưởng bởi rung động quá mức.
  7. Tiêu chuẩn bảo trì và bảo dưỡng:

    • ISO 13306: Quy định các yêu cầu về bảo trì và bảo dưỡng thiết bị.
    • ISO 9001 Maintenance: Quy trình bảo trì và bảo dưỡng phải tuân thủ hệ thống quản lý chất lượng ISO 9001.

Việc tuân thủ các tiêu chuẩn này đảm bảo bơm SLW100-ISW100-200 hoạt động hiệu quả, an toàn và bền bỉ trong nhiều ứng dụng khác nhau

Điều kiện làm việc bơm nước  li tâm trục ngang SLW100-ISW100-200


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

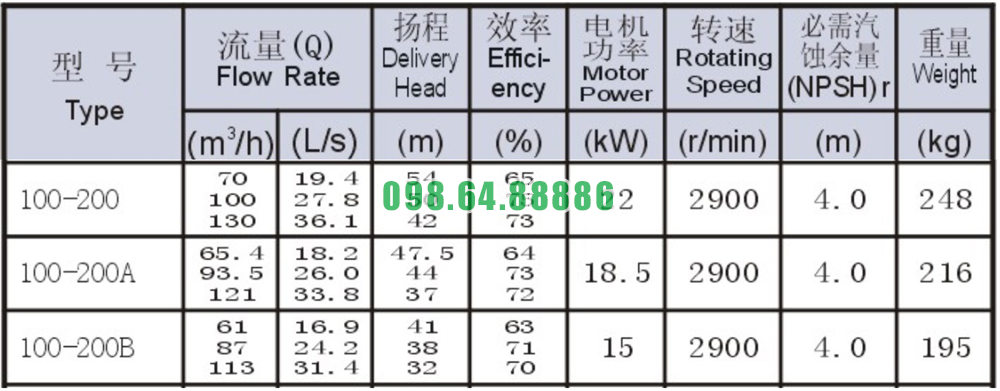

Bảng thông số kỹ thuật bơm nước  li tâm trục ngang SLW100-ISW100-200

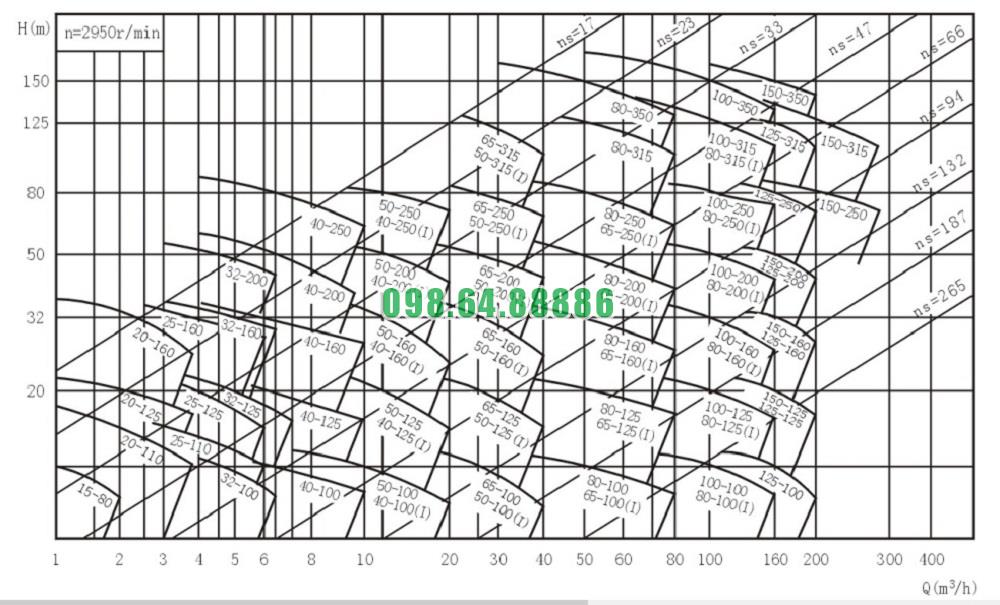

Đường cong hiệu suất bơm nước  li tâm trục ngang SLW100-ISW100-200

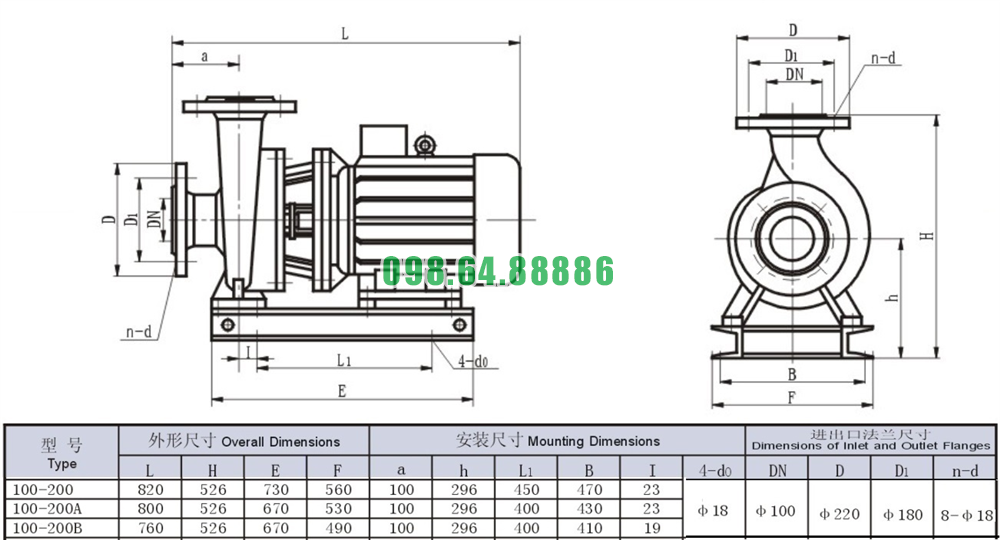

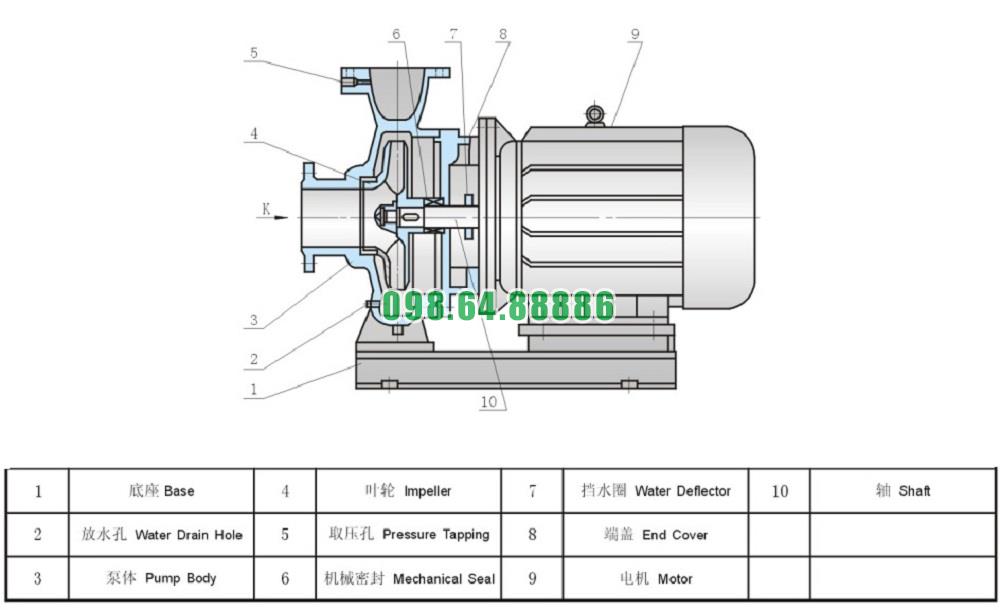

Bản vẽ cấu tạo và kích thước bơm nước  li tâm trục ngang SLW100-ISW100-200
