Bơm dầu truyền nhiệt RY125-80-250 có kết cấu phù hợp cho vận hành liên tục
Bơm dầu truyền nhiệt RY125-80-250 được sử dụng trong các hệ thống gia nhiệt cần tuần hoàn dầu nóng ổn định trong thời gian dài. Với kết cấu gồm thân bơm, bánh công tác, trục, ổ trục, phớt làm kín và cụm truyền động, bơm có thể đáp ứng yêu cầu vận hành liên tục khi được lựa chọn đúng thông số, lắp đặt chính xác và bảo dưỡng phù hợp.
Vận hành liên tục đặt ra yêu cầu cao đối với khả năng chịu nhiệt, độ ổn định cơ học, độ kín và khả năng kiểm soát rung động. Những yếu tố này ảnh hưởng trực tiếp đến tuổi thọ bơm, động cơ và toàn bộ hệ thống dầu tải nhiệt.
Yêu cầu đối với bơm vận hành liên tục trong hệ thống dầu nóng
Trong hệ thống dầu nóng, bơm phải duy trì dòng dầu từ nguồn gia nhiệt đến thiết bị sử dụng nhiệt rồi đưa dầu hồi trở lại. Chu trình này có thể diễn ra trong nhiều giờ hoặc nhiều ca sản xuất.
Bơm RY125-80-250 cần làm việc ổn định trong điều kiện nhiệt độ cao, độ nhớt dầu thay đổi và đường ống có tải thủy lực liên tục. Kết cấu bơm phải hạn chế phát nhiệt, rung động, rò rỉ và mài mòn trong quá trình hoạt động.
Duy trì dòng dầu ổn định
Dòng dầu liên tục giúp thiết bị sử dụng nhiệt nhận năng lượng đều hơn. Nếu lưu lượng giảm hoặc bị gián đoạn, nhiệt độ trong hệ thống có thể dao động và ảnh hưởng đến quá trình sản xuất.
Bánh công tác, thân bơm và đường dẫn dòng phải phối hợp để duy trì lưu lượng theo điểm làm việc. Bơm cũng cần được cấp đủ dầu tại cửa hút trong suốt thời gian vận hành.
Chịu được chu kỳ nhiệt kéo dài
Hệ thống dầu nóng thường trải qua các giai đoạn khởi động, gia nhiệt, vận hành ổn định và làm nguội. Sự thay đổi nhiệt độ làm các chi tiết giãn nở và co lại.
Kết cấu bơm phù hợp giúp hạn chế ảnh hưởng của chu kỳ nhiệt đến thân bơm, mặt bích, phớt và mối ghép. Tuy nhiên, quá trình tăng nhiệt và giảm nhiệt vẫn cần được thực hiện theo đúng điều kiện thiết kế.

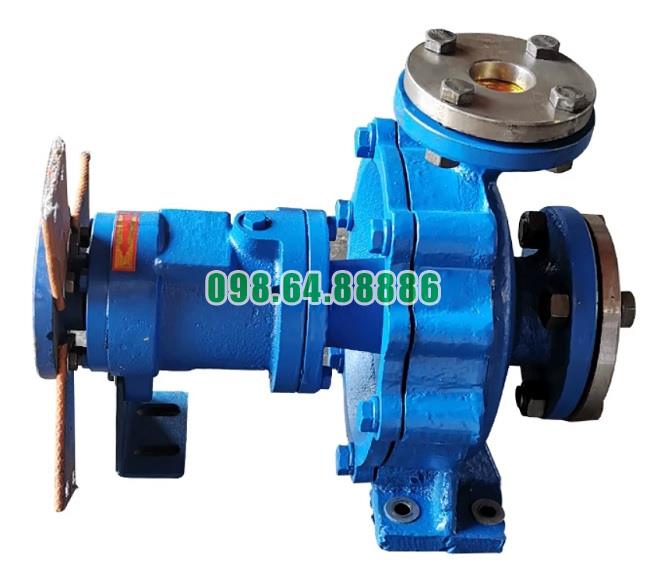

Thân bơm chắc chắn hỗ trợ vận hành lâu dài
Thân bơm là bộ phận bao quanh bánh công tác, dẫn hướng dòng dầu và chịu áp suất bên trong. Trong quá trình vận hành liên tục, thân bơm phải duy trì hình dạng ổn định dù chịu tác động của nhiệt độ, áp suất và tải từ đường ống.
Kết cấu chắc chắn giúp bảo vệ các chi tiết bên trong và duy trì khoảng cách làm việc phù hợp giữa bánh công tác với buồng bơm. Điều này hỗ trợ giảm mài mòn và hạn chế rung động.
Duy trì độ cứng của buồng bơm
Buồng bơm có nhiệm vụ tiếp nhận dòng dầu sau khi dầu rời bánh công tác và hướng dòng đến cửa xả. Nếu buồng bơm bị biến dạng, tổn thất thủy lực có thể tăng và áp suất xả bị ảnh hưởng.
Thân bơm ổn định giúp dòng dầu đi theo hướng thiết kế và hỗ trợ duy trì lưu lượng trong thời gian dài. Cần kiểm tra thân bơm khi phát hiện áp suất giảm, rò rỉ hoặc rung động bất thường.
Chịu tải từ đường ống
Đường ống cấp và hồi có thể tạo lực lên thân bơm nếu giá đỡ không phù hợp hoặc bố trí sai. Kết cấu thân bơm chắc chắn giúp tăng độ ổn định, nhưng không thể thay thế hệ thống giá đỡ và căn chỉnh đúng.
Đường ống cần được lắp đặt sao cho không tạo lực kéo, lực đẩy hoặc tải lệch lên mặt bích của bơm. Sau khi nối ống, cần kiểm tra lại độ đồng tâm của cụm bơm và động cơ.
Bánh công tác phù hợp với quá trình tuần hoàn liên tục
Bánh công tác là bộ phận truyền năng lượng cho dầu tải nhiệt. Khi quay, bánh công tác tạo lực ly tâm, đưa dầu từ vùng tâm ra phía ngoài rồi chuyển đến thân bơm và đường xả.
Để làm việc liên tục, bánh công tác cần được cân bằng, có hình dạng ổn định và phù hợp với lưu lượng, cột áp của hệ thống. Bánh công tác bị mòn hoặc bám cặn sẽ làm giảm hiệu quả và tăng tải lên động cơ.
Hạn chế mất cân bằng khi quay
Mất cân bằng bánh công tác tạo lực ly tâm không đều và làm tăng rung động. Rung động kéo dài ảnh hưởng đến trục, ổ trục, phớt và thân bơm.
Kiểm tra rung động định kỳ giúp phát hiện sớm tình trạng bánh công tác bị mài mòn, bám cặn hoặc hư hỏng. Không nên vận hành liên tục khi bơm có rung mạnh mà chưa xác định nguyên nhân.
Duy trì khả năng tạo lưu lượng
Bánh công tác cần giữ đúng hình dạng cánh để truyền năng lượng cho dầu. Cặn bám hoặc mài mòn làm thay đổi tiết diện dòng chảy và giảm khả năng tạo áp suất.
Chất lượng dầu truyền nhiệt có ảnh hưởng trực tiếp đến bánh công tác. Dầu có tạp chất hoặc sản phẩm phân hủy cần được kiểm soát để hạn chế mài mòn và bám cặn.

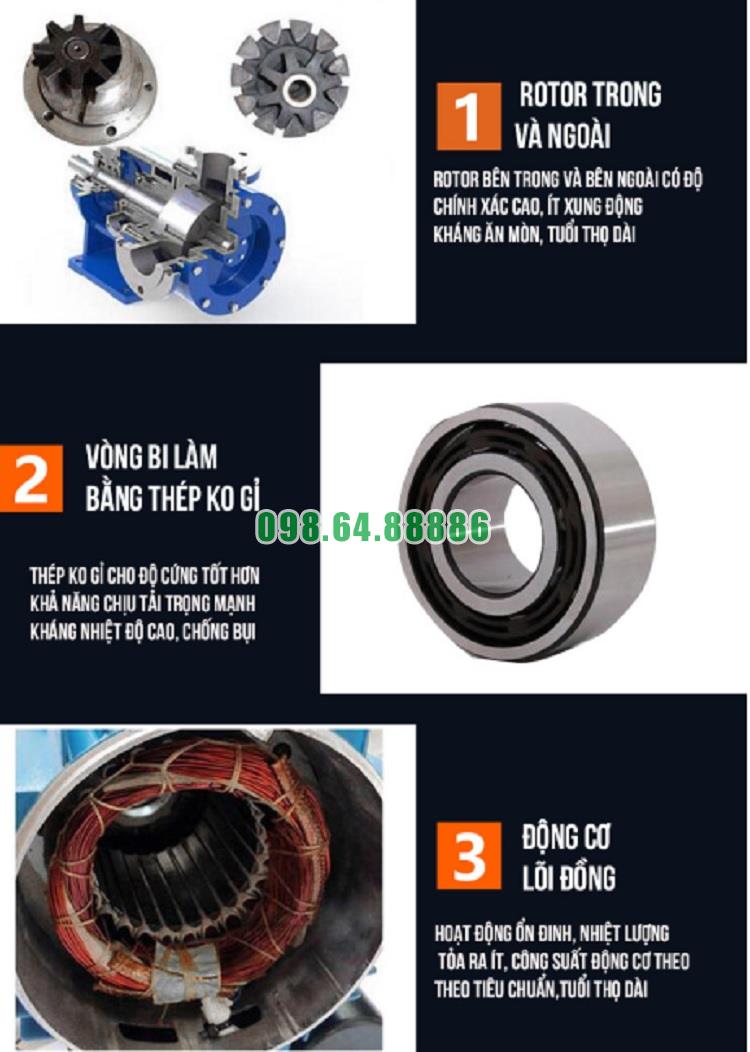

Trục và ổ trục được thiết kế cho chuyển động ổn định
Trục bơm truyền mô men từ động cơ đến bánh công tác và chịu tác động của tải thủy lực trong suốt quá trình quay. Khi vận hành liên tục, trục cần duy trì độ thẳng, độ cứng và độ đồng tâm.
Ổ trục có nhiệm vụ đỡ trục và giúp trục quay ổn định. Nhiệt độ, bôi trơn và tải cơ học là những yếu tố cần được kiểm soát để bảo vệ ổ trục.
Vai trò của trục bơm
Trục phải truyền mô men đều và không bị biến dạng khi bơm hoạt động ở tốc độ thiết kế. Trục bị cong hoặc lệch có thể làm bánh công tác mất cân bằng và gây tải lên phớt.
Khu vực trục tiếp xúc với phớt cần có bề mặt phù hợp. Mài mòn hoặc xước tại vị trí này có thể làm giảm khả năng làm kín trong quá trình vận hành dài hạn.
Kiểm soát nhiệt độ ổ trục
Ổ trục phát sinh nhiệt do ma sát trong quá trình quay. Nếu bôi trơn không phù hợp, lắp đặt lệch hoặc chịu tải lớn, nhiệt độ ổ trục có thể tăng cao.
Cần theo dõi nhiệt độ ổ trục, tiếng ồn và độ rung để phát hiện sớm dấu hiệu bất thường. Ổ trục làm việc ổn định giúp bảo vệ trục, bánh công tác và khớp nối.

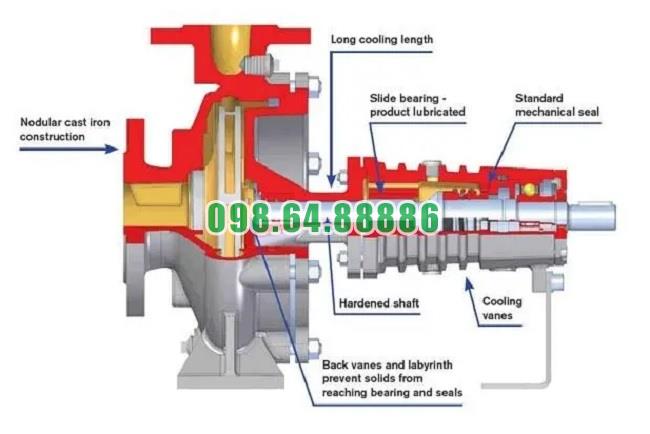

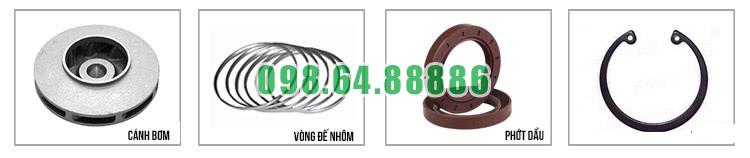

Phớt làm kín phù hợp với vận hành dầu nóng liên tục
Phớt làm kín ngăn dầu truyền nhiệt rò rỉ tại vị trí trục đi qua thân bơm. Trong hệ thống vận hành liên tục, phớt phải chịu tác động đồng thời của nhiệt độ, áp suất, tốc độ quay và rung động.
Phớt cơ khí cần được lựa chọn theo loại dầu và nhiệt độ thực tế. Lắp đặt đúng, trục đồng tâm và môi trường dầu sạch giúp kéo dài tuổi thọ của bộ phận làm kín.
Hạn chế rò rỉ dầu nóng
Rò rỉ dầu nóng làm thất thoát môi chất, gây mất an toàn và có thể khiến hệ thống phải dừng để xử lý. Phớt phù hợp giúp duy trì độ kín trong thời gian dài.
Khi phát hiện vết dầu, mùi bất thường hoặc nhiệt độ tăng tại khu vực phớt, cần kiểm tra ngay. Không nên để bơm tiếp tục vận hành ở tải cao khi bộ phận làm kín đã có dấu hiệu hư hỏng.
Ảnh hưởng của rung động đến phớt
Rung động do lệch tâm, mất cân bằng hoặc xâm thực làm các bề mặt phớt chịu tải không đều. Tình trạng này có thể làm phớt mòn nhanh và rò rỉ dầu.
Vì vậy, bảo vệ phớt không chỉ là thay phớt định kỳ mà còn cần kiểm soát căn tâm, ổ trục, bánh công tác và điều kiện cấp dầu.
Cụm truyền động ổn định khi bơm làm việc dài giờ
Động cơ, khớp nối và trục tạo thành cụm truyền động của bơm RY125-80-250. Các bộ phận này phải phối hợp ổn định để truyền mô men đến bánh công tác trong suốt thời gian vận hành.
Khớp nối cần được căn chỉnh chính xác để hạn chế lực lệch tâm. Động cơ cần có công suất phù hợp với lưu lượng, cột áp, độ nhớt và nhiệt độ của dầu.
Khớp nối và căn tâm
Khớp nối bị lệch có thể làm tăng rung động, nhiệt độ ổ trục và tải lên phớt. Khi lắp đặt, cần căn chỉnh hai trục trước và kiểm tra lại sau khi kết nối đường ống.
Trong quá trình bảo dưỡng, cần kiểm tra bu lông, chi tiết đàn hồi và tình trạng mòn của khớp nối. Khớp nối ổn định giúp giảm tổn thất cơ học và bảo vệ động cơ.
Động cơ và khả năng chịu tải
Động cơ phải đáp ứng công suất cần thiết trong cả giai đoạn khởi động và vận hành ổn định. Dầu có độ nhớt cao khi lạnh có thể làm tải khởi động tăng.
Cần theo dõi dòng điện và nhiệt độ động cơ. Dòng điện tăng kéo dài có thể cho thấy bơm đang làm việc ngoài điểm thiết kế, đường ống có trở lực cao hoặc dầu không phù hợp.
Kết cấu bơm hỗ trợ kiểm soát rung động
Rung động là một trong những yếu tố ảnh hưởng lớn đến khả năng vận hành liên tục. Rung động kéo dài có thể làm lỏng bu lông, mòn ổ trục, hỏng phớt và ảnh hưởng đến đường ống.
Kết cấu thân bơm, bệ máy, trục, khớp nối và bánh công tác cần được phối hợp để hạn chế rung. Việc lắp đặt đúng có vai trò quan trọng không kém thiết kế của từng bộ phận.
Bệ máy chắc chắn
Bệ máy phải đủ cứng và được cố định chắc chắn với nền. Bệ yếu hoặc không phẳng có thể làm cụm bơm rung dù các chi tiết bên trong vẫn còn tốt.
Bu lông neo cần được kiểm tra định kỳ. Nếu phát hiện bệ rung, bu lông lỏng hoặc vị trí đặt bơm bị xê dịch, cần dừng kiểm tra trước khi tiếp tục vận hành dài giờ.
Đường ống không tạo rung bất thường
Đường ống cần có giá đỡ, điểm cố định và phương án hấp thụ giãn nở phù hợp. Đường ống quá nặng hoặc bố trí sai có thể truyền rung và lực lên bơm.
Các đoạn co gấp, van và thiết bị có trở lực cao cần được tính toán để không gây dao động dòng dầu. Đường hút đặc biệt cần tránh tình trạng tích khí hoặc thiếu dầu.
Khả năng tản nhiệt và kiểm soát nhiệt trong kết cấu bơm
Trong quá trình vận hành liên tục, bơm phải kiểm soát nhiệt phát sinh từ dầu nóng, ma sát tại ổ trục và chuyển động quay. Nếu nhiệt tích tụ quá mức, phớt, ổ trục và động cơ có thể bị ảnh hưởng.
Khu vực thân bơm, ổ trục và khớp nối cần được bố trí để thuận tiện kiểm tra nhiệt độ. Lớp cách nhiệt đường ống không nên che kín hoàn toàn các vị trí cần tản nhiệt hoặc bảo trì.
Kiểm soát nhiệt độ dầu
Dầu tải nhiệt phải được vận hành trong giới hạn phù hợp với bơm. Nhiệt độ quá cao có thể làm dầu bị phân hủy, tạo cặn và ảnh hưởng đến bộ phận làm kín.
Theo dõi nhiệt độ đường cấp, đường hồi và khu vực ổ trục giúp phát hiện sớm tình trạng bất thường. Khi nhiệt độ tăng không rõ nguyên nhân, cần kiểm tra lưu lượng và điều kiện tuần hoàn.
Kiểm soát nhiệt độ ổ trục và phớt
Ổ trục nóng bất thường có thể do thiếu bôi trơn, lệch tâm hoặc tải cơ học cao. Phớt nóng có thể do ma sát, thiếu dầu làm kín hoặc nhiệt truyền từ thân bơm.
Kiểm soát hai khu vực này giúp bơm làm việc ổn định lâu dài và hạn chế sự cố đột ngột trong quá trình vận hành.
Khả năng bảo trì để duy trì vận hành liên tục
Kết cấu bơm phù hợp cho vận hành liên tục cần đi kèm khả năng kiểm tra và bảo trì thuận tiện. Các bộ phận như phớt, ổ trục, khớp nối, bánh công tác và mối ghép cần có phương án tiếp cận phù hợp.
Bảo trì chủ động giúp phát hiện dấu hiệu mài mòn, rò rỉ, rung động và suy giảm hiệu suất trước khi bơm xảy ra hư hỏng lớn.
Theo dõi thông số vận hành
Các thông số cần được theo dõi gồm áp suất hút, áp suất xả, nhiệt độ dầu, dòng điện động cơ, nhiệt độ ổ trục, độ rung và tiếng ồn. Sự thay đổi dần dần của các thông số thường phản ánh tình trạng bơm hoặc hệ thống.
Ghi nhận thông số theo thời gian giúp xác định xu hướng suy giảm và lên kế hoạch kiểm tra phù hợp. Đây là cách duy trì vận hành liên tục mà không chờ đến khi bơm dừng đột ngột.
Kiểm soát chất lượng dầu
Dầu bị biến chất, có cặn hoặc chứa tạp chất làm tăng mài mòn và gây tắc đường dẫn. Bơm phải làm việc nặng hơn để duy trì lưu lượng khi dầu có độ nhớt hoặc chất lượng không phù hợp.
Kiểm soát dầu giúp bảo vệ bánh công tác, thân bơm, phớt và đường ống. Đây là điều kiện quan trọng để duy trì độ bền của bơm khi hoạt động nhiều giờ.
Điều kiện để RY125-80-250 vận hành liên tục ổn định
Kết cấu bơm phù hợp chỉ phát huy hiệu quả khi bơm được lựa chọn đúng lưu lượng, cột áp, nhiệt độ và độ nhớt của dầu. Bơm quá nhỏ, quá lớn hoặc làm việc ngoài điểm thiết kế đều có thể làm tăng tải và giảm tuổi thọ.
Bơm cần được lắp đặt trên nền móng chắc chắn, căn chỉnh đồng tâm với động cơ và kết nối với đường ống không tạo lực bất thường. Đường hút phải thông thoáng, không tích khí và luôn cấp đủ dầu cho bánh công tác.
Trong quá trình vận hành, cần kiểm soát nhiệt độ dầu, chất lượng dầu, tình trạng phớt, ổ trục, khớp nối và mức rung. Không nên để bơm chạy khô, chạy thiếu dầu hoặc làm việc khi có rò rỉ lớn.
Bơm dầu truyền nhiệt RY125-80-250 có kết cấu phù hợp cho vận hành liên tục nhờ sự phối hợp giữa thân bơm chắc chắn, bánh công tác ổn định, trục và ổ trục phù hợp, phớt làm kín cho dầu nóng cùng cụm truyền động được căn chỉnh chính xác.
Các bộ phận này giúp bơm duy trì dòng dầu, chịu điều kiện nhiệt độ cao, hạn chế rung động và hỗ trợ hệ thống làm việc trong thời gian dài. Độ bền thực tế còn phụ thuộc vào chất lượng dầu, điều kiện đường ống, chế độ vận hành và công tác bảo trì.
Khi được lắp đặt đúng kỹ thuật, vận hành trong giới hạn thiết kế và kiểm tra định kỳ, RY125-80-250 có thể đáp ứng tốt yêu cầu tuần hoàn dầu nóng liên tục trong các hệ thống gia nhiệt công nghiệp.

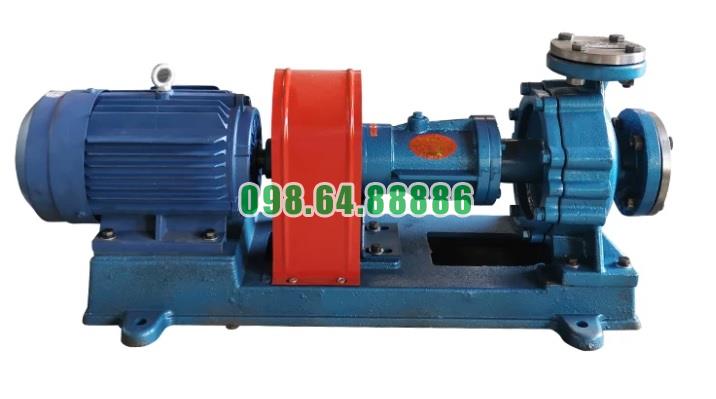

Bơm dầu truyền nhiệt RY125-80-250 tạo cột áp 80 m như thế nào?
Bơm dầu truyền nhiệt RY125-80-250 tạo cột áp nhờ chuyển đổi năng lượng quay của động cơ thành năng lượng áp suất trong dòng dầu. Khi động cơ truyền chuyển động đến trục và cánh bơm, dầu đi vào vùng tâm cánh, được gia tốc ra phía ngoài nhờ lực ly tâm rồi đi qua thân bơm để tạo áp suất tại cửa xả.
Cột áp 80 m thường được hiểu là khả năng tạo chênh lệch năng lượng tương đương chiều cao cột chất lỏng 80 m trong điều kiện làm việc nhất định. Đây không phải lúc nào cũng là chiều cao lắp đặt thực tế mà bơm có thể đưa dầu lên, vì cột áp còn phải dùng để thắng tổn thất do đường ống, van, bộ trao đổi nhiệt và các thiết bị trong hệ thống.
Khả năng đạt cột áp 80 m của bơm phụ thuộc vào tốc độ quay, đường kính cánh bơm, hình dạng thân bơm, lưu lượng, độ nhớt dầu, nhiệt độ và tổng trở lực của hệ thống. Vì vậy, thông số 80 m cần được hiểu cùng với lưu lượng tương ứng trên đường đặc tính bơm.
Cột áp 80 m trong bơm dầu truyền nhiệt là gì?
Ý nghĩa của cột áp trong hệ thống dầu nóng
Cột áp thể hiện khả năng của bơm trong việc cung cấp năng lượng cho dầu để dầu di chuyển qua đường ống và các thiết bị trong hệ thống. Với cột áp 80 m, bơm có thể tạo mức năng lượng cần thiết để vượt qua một phần hoặc toàn bộ trở lực của mạch dầu nóng, tùy theo lưu lượng thực tế.
Trong hệ thống dầu truyền nhiệt, cột áp không chỉ dùng để đưa dầu lên cao. Phần lớn năng lượng của bơm thường được sử dụng để thắng ma sát trong đường ống, tổn thất tại van, co nối, bộ lọc, áo gia nhiệt và bộ trao đổi nhiệt.
Cột áp không đồng nghĩa với áp suất cố định
Cột áp và áp suất có mối liên hệ nhưng không hoàn toàn giống nhau. Cột áp thể hiện năng lượng trên một đơn vị trọng lượng của chất lỏng, còn áp suất phụ thuộc thêm vào khối lượng riêng của dầu.
Với dầu truyền nhiệt, khối lượng riêng thay đổi theo nhiệt độ. Do đó, cùng một cột áp 80 m nhưng áp suất đo được có thể khác nhau khi nhiệt độ và loại dầu thay đổi.
Cột áp phụ thuộc vào lưu lượng
Bơm ly tâm không tạo một mức cột áp cố định cho mọi điều kiện. Khi lưu lượng thay đổi, cột áp cũng thay đổi theo đường đặc tính của bơm.
Ở lưu lượng thấp, cột áp có thể cao hơn. Khi lưu lượng tăng, cột áp thường giảm do tổn thất thủy lực trong bơm và hệ thống tăng. Vì vậy, cần xác định cột áp 80 m tương ứng với lưu lượng nào trước khi đánh giá khả năng đáp ứng của bơm.
Cơ chế cánh bơm tạo cột áp 80 m
Động cơ tạo mô-men xoắn
Động cơ cung cấp công suất cho bơm. Công suất này truyền qua khớp nối và trục đến cánh bơm.
Tốc độ quay và mô-men xoắn quyết định mức năng lượng mà cánh bơm có thể truyền cho dầu. Khi động cơ hoạt động ổn định, cánh bơm quay với tốc độ phù hợp để tạo dòng dầu và cột áp theo thiết kế.
Nếu động cơ bị quá tải, giảm tốc độ hoặc làm việc không đúng điện áp, cột áp và lưu lượng thực tế có thể thấp hơn yêu cầu. Vì vậy, động cơ phải có công suất phù hợp với điểm làm việc của bơm.
Cánh bơm truyền năng lượng cho dầu
Dầu đi vào vùng tâm cánh bơm. Khi cánh quay, các cánh dẫn hướng đẩy dầu ra phía ngoài nhờ lực ly tâm.
Quá trình này làm tăng vận tốc và năng lượng của dòng dầu. Năng lượng do cánh truyền cho dầu là cơ sở để bơm tạo ra áp suất tại cửa xả.
Đường kính, hình dạng, số lượng cánh và tốc độ quay ảnh hưởng đến khả năng tạo cột áp. Cánh bơm có đường kính hoặc thiết kế không phù hợp có thể khiến bơm không đạt cột áp yêu cầu.
Thân bơm chuyển vận tốc thành áp suất
Dòng dầu rời khỏi cánh bơm với vận tốc cao và đi vào khoang xoắn của thân bơm. Thân bơm có nhiệm vụ thu gom dòng dầu và chuyển một phần động năng thành áp năng.
Khi quá trình chuyển đổi diễn ra phù hợp, dầu đạt áp suất đủ để đi qua cửa xả và tiếp tục di chuyển trong hệ thống. Đây là bước quan trọng giúp bơm hình thành cột áp 80 m.
Nếu thân bơm bị mòn, biến dạng hoặc có khe hở quá lớn, một phần năng lượng có thể bị thất thoát. Khi đó, cột áp thực tế giảm dù tốc độ quay của cánh vẫn không đổi.
Vai trò của tốc độ quay trong việc tạo cột áp
Tốc độ quay của động cơ
Tốc độ quay ảnh hưởng trực tiếp đến năng lượng truyền cho dầu. Với cấu hình được thiết kế cho tốc độ vận hành nhất định, động cơ cần duy trì tốc độ ổn định để bơm tạo cột áp theo yêu cầu.
Nếu tốc độ giảm do động cơ quá tải, điện áp không ổn định hoặc sự cố truyền động, cột áp có thể giảm. Ngược lại, tự ý tăng tốc độ có thể làm tăng rung, công suất, nhiệt độ và tải lên phớt, ổ trục.
Ảnh hưởng đến lưu lượng và cột áp
Khi tốc độ quay thay đổi, cả lưu lượng và cột áp của bơm đều thay đổi. Vì vậy, không nên điều chỉnh tốc độ mà không kiểm tra lại đường đặc tính, công suất động cơ và giới hạn cơ khí.
Tốc độ phù hợp giúp cánh bơm tạo dòng ổn định, hạn chế rung và duy trì điểm làm việc gần với điều kiện thiết kế.
Vai trò của đường kính cánh bơm
Đường kính cánh ảnh hưởng đến năng lượng truyền cho dầu
Đường kính cánh bơm quyết định một phần vận tốc vòng tại mép cánh. Khi đường kính phù hợp với thiết kế, cánh có thể truyền đủ năng lượng để tạo cột áp yêu cầu.
Nếu cánh bị mòn, tiện giảm đường kính hoặc thay bằng cánh không đúng cấu hình, cột áp có thể giảm. Bơm vẫn quay nhưng không còn đạt đặc tính như ban đầu.
Tình trạng bề mặt cánh
Cặn dầu, mài mòn và ăn mòn trên cánh làm thay đổi hình dạng dòng chảy. Dòng dầu có thể bị rối và thất thoát năng lượng trong quá trình đi qua bơm.
Cánh cần được kiểm tra khi cột áp giảm, lưu lượng không đạt hoặc bơm phát sinh rung. Việc làm sạch hoặc thay thế phải sử dụng linh kiện phù hợp với model và điều kiện dầu.
Cân bằng động của cánh
Cánh mất cân bằng tạo lực ly tâm không đều. Rung động làm năng lượng truyền cho dầu không ổn định và có thể ảnh hưởng đến khả năng duy trì cột áp.
Ngoài ra, rung còn làm tăng tải lên trục, ổ trục và phớt. Vì vậy, cân bằng động của cánh là yếu tố quan trọng trong việc duy trì cột áp và độ bền bơm.
Ảnh hưởng của dầu truyền nhiệt đến cột áp thực tế
Độ nhớt của dầu
Dầu có độ nhớt cao tạo ra tổn thất lớn hơn trong đường ống và bên trong bơm. Khi dầu nguội hoặc không phù hợp, bơm cần nhiều năng lượng hơn để duy trì lưu lượng.
Nếu độ nhớt thực tế cao hơn điều kiện thiết kế, cột áp hữu ích và lưu lượng có thể giảm. Động cơ cũng có thể bị tăng tải và phát nhiệt.
Nhiệt độ dầu
Khi nhiệt độ tăng, độ nhớt của dầu thường giảm và khả năng lưu thông được cải thiện. Tuy nhiên, nhiệt độ quá cao có thể ảnh hưởng đến phớt, gioăng, ổ trục và chất lượng dầu.
Cần đánh giá cột áp ở nhiệt độ vận hành thực tế thay vì chỉ dựa trên điều kiện dầu nguội hoặc thông số lý thuyết.
Khối lượng riêng của dầu
Khối lượng riêng ảnh hưởng đến mối liên hệ giữa cột áp và áp suất. Khi nhiệt độ dầu thay đổi, khối lượng riêng cũng có thể thay đổi.
Điều này khiến áp suất đo tại cửa xả thay đổi dù cột áp thủy lực của bơm không thay đổi tương ứng. Khi đánh giá bơm, cần phân biệt rõ cột áp, áp suất và khối lượng riêng của dầu.
Tổng trở lực hệ thống và khả năng đạt cột áp 80 m
Tổn thất trong đường ống
Dầu bị tổn thất năng lượng do ma sát khi đi qua đường ống. Chiều dài đường ống, đường kính, vật liệu và độ nhám đều ảnh hưởng đến tổn thất.
Đường ống quá nhỏ hoặc quá dài làm tăng trở lực. Khi đó, phần cột áp của bơm dùng để thắng ma sát nhiều hơn và lượng cột áp còn lại cho thiết bị sử dụng nhiệt giảm.
Tổn thất tại van và co nối
Van, co, tê, mặt bích và các đoạn thay đổi tiết diện đều tạo ra tổn thất cục bộ. Số lượng chi tiết càng nhiều, tổng trở lực của mạch càng lớn.
Nếu các van không mở đúng hoặc bị kẹt, lưu lượng giảm và điểm làm việc của bơm thay đổi. Cột áp 80 m cần được đánh giá trong trạng thái van và thiết bị thực tế.
Tổn thất qua bộ trao đổi nhiệt
Bộ trao đổi nhiệt, áo gia nhiệt và coil có thể tạo ra trở lực đáng kể. Khi thiết bị bám cặn, tiết diện dòng chảy giảm và trở lực tăng.
Bơm phải dùng nhiều năng lượng hơn để duy trì dòng dầu qua bộ trao đổi nhiệt. Nếu trở lực vượt khả năng của bơm, cột áp và lưu lượng thực tế không đạt yêu cầu.
Chênh lệch độ cao
Nếu hệ thống có các thiết bị đặt cao hơn vị trí bơm, một phần cột áp được dùng để thắng chênh lệch độ cao. Tuy nhiên, trong mạch tuần hoàn kín, ảnh hưởng của chiều cao cần được tính theo cấu hình đường cấp và đường hồi.
Không nên hiểu đơn giản rằng cột áp 80 m luôn tương đương với khả năng đưa dầu lên độ cao 80 m trong mọi hệ thống. Cần tính cả tổn thất trên toàn bộ mạch.
Điều kiện để bơm đạt cột áp 80 m
Bơm phải làm việc đúng điểm thiết kế
Cột áp 80 m chỉ đạt được tại một điểm hoặc một vùng lưu lượng nhất định trên đường đặc tính bơm. Nếu lưu lượng thực tế quá cao, cột áp thường giảm.
Cần xác định lưu lượng yêu cầu của hệ thống và đối chiếu với đường đặc tính của bơm. Việc này giúp đánh giá đúng bơm có thể đồng thời đạt lưu lượng và cột áp cần thiết hay không.
Đường hút phải ổn định
Đường hút bị tắc, lọt khí hoặc thiếu dầu sẽ làm bơm không tạo được dòng ổn định. Cánh bơm không nhận đủ dầu có thể làm áp suất đầu đẩy dao động và cột áp giảm.
Bơm cần được cấp dầu đầy đủ trước khi khởi động. Các mối nối trên đường hút phải kín và bộ lọc phải được kiểm tra định kỳ.
Cánh bơm và thân bơm không bị mòn
Khe hở lớn do mòn giữa cánh và thân bơm làm tăng dòng hồi bên trong. Năng lượng bị thất thoát khiến áp suất và cột áp giảm.
Khi bơm không đạt cột áp, cần kiểm tra cánh, thân, vòng mòn nếu có và các vị trí làm việc bên trong. Không nên chỉ tăng tốc độ động cơ để bù cho hao mòn.
Động cơ đủ công suất
Động cơ phải cung cấp đủ công suất để bơm đạt cột áp và lưu lượng yêu cầu. Nếu công suất không đủ, tốc độ có thể giảm khi tải tăng.
Động cơ quá tải thường phát nhiệt, làm giảm độ bền của cuộn dây và ảnh hưởng đến tốc độ quay. Cần lựa chọn động cơ dựa trên điều kiện dầu và điểm làm việc thực tế.
Cách kiểm tra bơm có đạt cột áp 80 m hay không
Đo áp suất tại cửa hút và cửa xả
Có thể đánh giá cột áp thực tế từ chênh lệch áp suất giữa cửa xả và cửa hút, kết hợp với khối lượng riêng của dầu và chênh lệch độ cao giữa các vị trí đo.
Điểm đo cần được bố trí phù hợp và thiết bị đo phải hoạt động chính xác. Áp suất đo khi dầu có nhiệt độ khác nhau cần được quy đổi và phân tích đúng điều kiện.
Đo lưu lượng thực tế
Cột áp cần được xem xét đồng thời với lưu lượng. Nếu bơm tạo áp suất cao nhưng lưu lượng quá thấp, hệ thống vẫn có thể không đáp ứng yêu cầu truyền nhiệt.
Lưu lượng thực tế có thể được kiểm tra thông qua lưu lượng kế hoặc phương pháp đo phù hợp với hệ thống. Kết quả cần được so sánh với điểm làm việc yêu cầu.
So sánh với đường đặc tính bơm
Đường đặc tính thể hiện quan hệ giữa lưu lượng và cột áp của bơm trong điều kiện nhất định. Việc đối chiếu thông số đo được với đường đặc tính giúp xác định bơm có đang làm việc đúng hay không.
Nếu kết quả thấp hơn nhiều so với thiết kế, cần kiểm tra đường ống, van, dầu, cánh bơm, thân bơm và tốc độ quay.
Nguyên nhân khiến bơm không đạt cột áp 80 m
Dầu có độ nhớt quá cao
Dầu quá đặc làm tăng tổn thất và tải động cơ. Đặc biệt ở giai đoạn khởi động, dầu chưa đạt nhiệt độ làm việc có thể khiến lưu lượng thấp và áp suất không ổn định.
Cần kiểm tra nhiệt độ dầu và đặc tính độ nhớt trước khi kết luận bơm bị hỏng.
Đường ống hoặc bộ lọc bị tắc
Cặn trong bộ lọc, đường hút hoặc bộ trao đổi nhiệt làm tăng trở lực. Khi đường dầu bị hạn chế, bơm không thể duy trì lưu lượng theo thiết kế.
Việc vệ sinh các vị trí này có thể giúp khôi phục điều kiện dòng chảy nếu nguyên nhân không nằm ở cụm bơm.
Van chưa mở đúng
Van trên đường hút hoặc đường đẩy chưa mở đủ làm thay đổi điểm làm việc. Van bị kẹt hoặc lắp sai chiều cũng có thể làm cột áp và lưu lượng giảm.
Cần kiểm tra trạng thái van trước khi tháo bơm để sửa chữa.
Cánh bơm bị mòn hoặc sai kích thước
Cánh mòn, tiện giảm đường kính hoặc thay sai loại có thể khiến bơm không đạt cột áp. Cánh mất cân bằng còn gây rung và làm giảm tuổi thọ ổ trục.
Cần đối chiếu kích thước và cấu hình cánh khi thay thế.
Tốc độ quay không đúng
Tốc độ động cơ giảm do quá tải, điện áp không phù hợp hoặc sự cố truyền động sẽ làm cột áp giảm. Ngược lại, tăng tốc độ vượt giới hạn có thể gây rung và hư hỏng.
Tốc độ cần được kiểm tra cùng với công suất động cơ và điều kiện điện của nhà máy.
Bơm dầu truyền nhiệt RY125-80-250 tạo cột áp 80 m bằng cách sử dụng động cơ truyền chuyển động quay đến cánh bơm. Cánh bơm gia tốc dầu nhờ lực ly tâm, còn thân bơm chuyển một phần vận tốc của dòng dầu thành áp suất tại cửa xả.
Cột áp 80 m giúp dầu vượt qua tổn thất trong đường ống, van, bộ trao đổi nhiệt, áo gia nhiệt và các thiết bị của hệ thống. Giá trị cột áp này luôn gắn với một lưu lượng cụ thể trên đường đặc tính bơm, không phải là mức cố định trong mọi điều kiện.
Để đạt cột áp theo yêu cầu, cần bảo đảm tốc độ quay, đường kính cánh, công suất động cơ, độ nhớt dầu, điều kiện hút và tổng trở lực nằm trong giới hạn phù hợp. Khi cột áp giảm, cần kiểm tra toàn bộ hệ thống thay vì chỉ tập trung vào bơm. Việc đối chiếu áp suất, lưu lượng và đường đặc tính sẽ giúp đánh giá chính xác khả năng tạo cột áp của bơm RY125-80-250.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

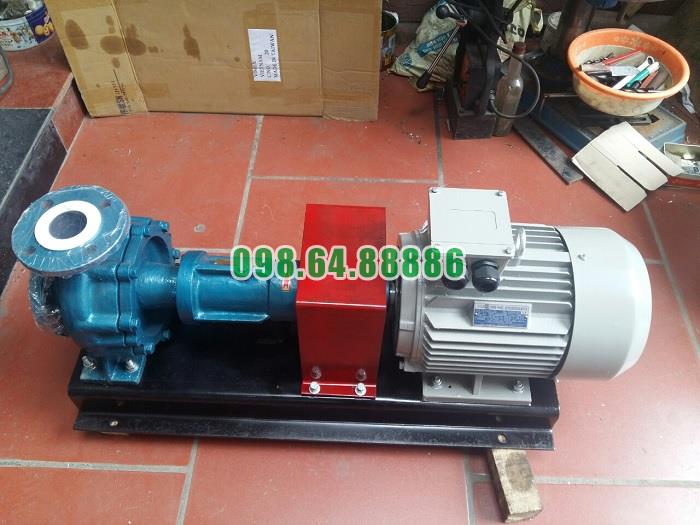

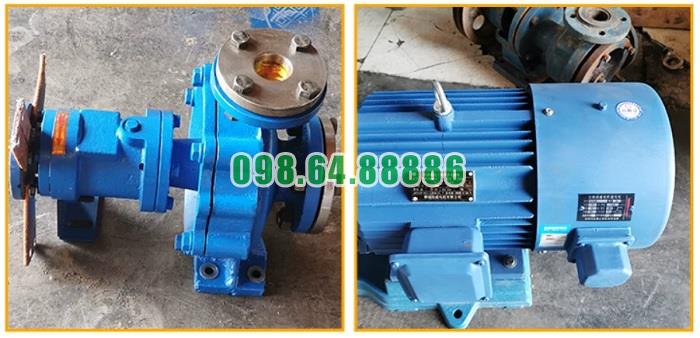

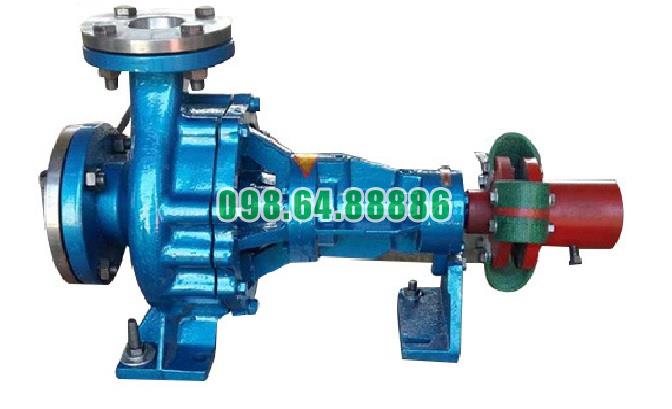

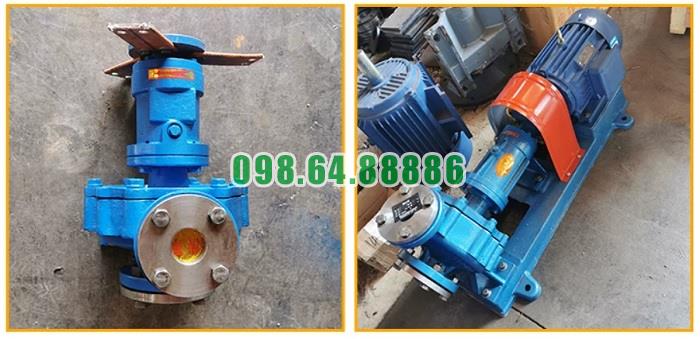

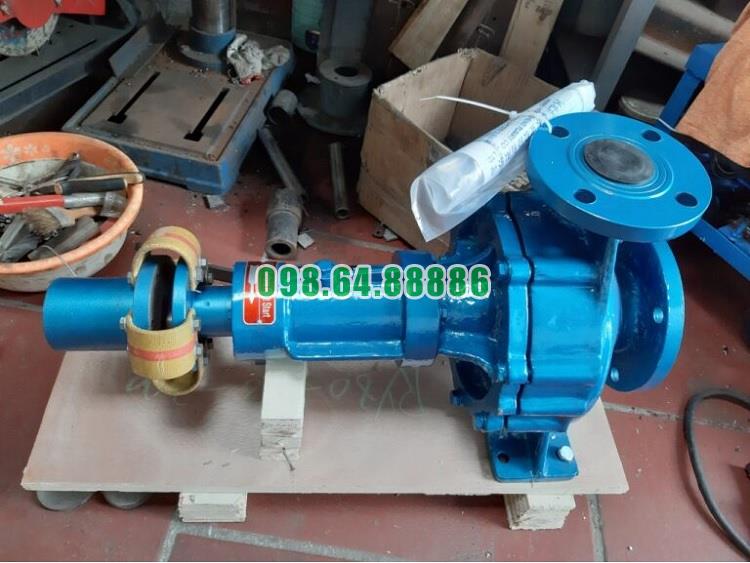

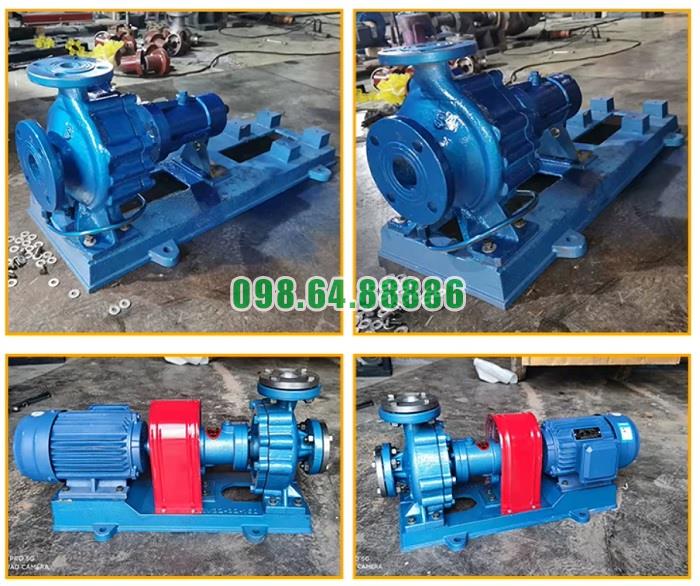

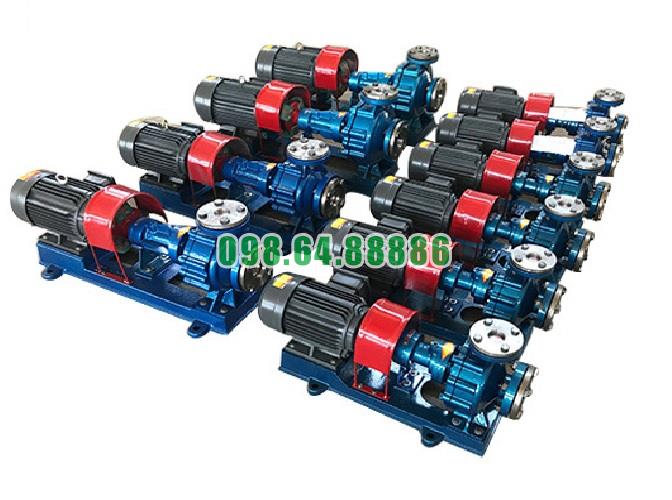

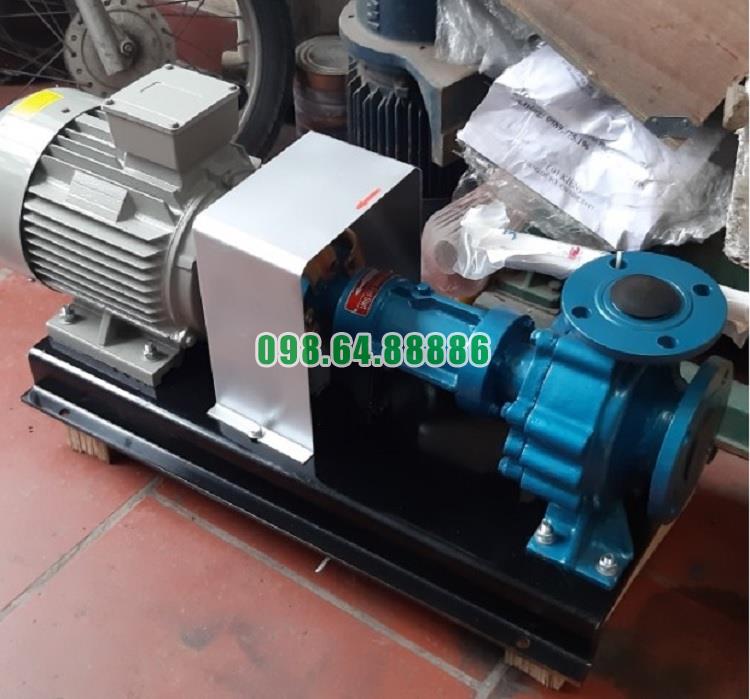

Hình ảnh thực tế bơm dầu truyền nhiệt RY
