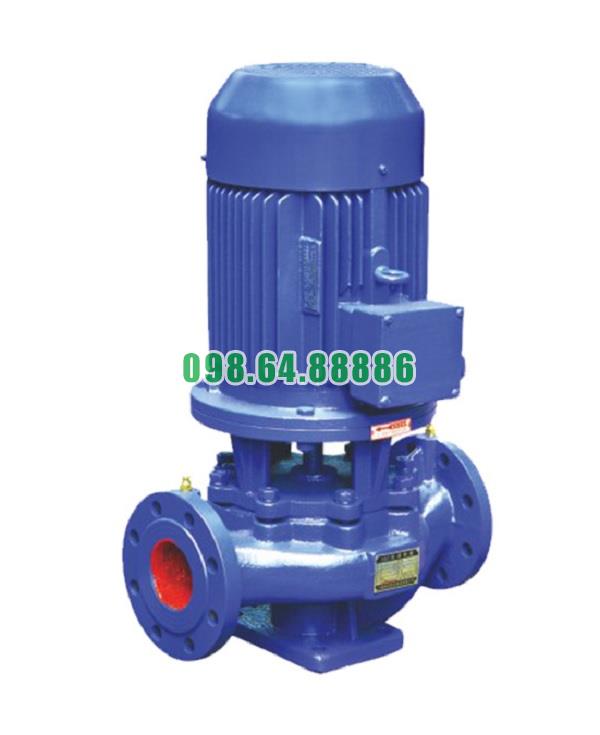

Bơm ly tâm trục đứng ISG32-160 và IRG32-160 sử dụng động cơ 1.5 kW, được thiết kế để đẩy cao tới 32 mét. Cấu tạo của bơm bao gồm các bộ phận chính đảm nhiệm các chức năng hút, đẩy và chuyển đổi năng lượng hiệu quả. Dưới đây là mô tả chi tiết các bộ phận cấu thành quan trọng:
Là phần bao quanh toàn bộ buồng bơm, thường được làm từ gang đúc chịu áp lực cao hoặc thép không gỉ.
Thiết kế kiểu inline, hai đầu hút và đẩy nằm trên cùng một trục ngang, giúp dễ dàng kết nối với đường ống.
Chịu được áp lực lớn và nhiệt độ cao, đảm bảo độ bền lâu dài.
Là bộ phận tạo lực ly tâm, có vai trò chính trong việc đẩy nước từ tâm ra ngoài.
Được chế tạo từ gang, đồng hoặc inox, tùy theo môi trường làm việc.
Thiết kế dạng xoắn kín, được cân bằng động để giảm rung và tăng hiệu suất.
Là trục quay trung tâm, kết nối trực tiếp giữa động cơ và cánh bơm.
Làm bằng thép hợp kim hoặc thép không gỉ, có độ cứng cao và khả năng chống ăn mòn.
Quay với tốc độ khoảng 2900 vòng/phút, truyền mô-men xoắn cho cánh bơm.
Nằm tại vị trí tiếp xúc giữa trục và thân bơm, có chức năng làm kín, không cho nước rò rỉ ra ngoài.
Cấu tạo gồm vòng tĩnh và vòng quay, làm từ ceramic, carbon hoặc silicon carbide.
Bảo vệ động cơ và vòng bi khỏi nước và tạp chất.
Đỡ trục bơm và cho phép trục quay mượt mà ở tốc độ cao.
Giúp giảm ma sát, chống mài mòn và chống rung lắc trong quá trình vận hành.
Bôi trơn bằng mỡ chịu nhiệt để tăng tuổi thọ.
Là nơi dẫn dòng và chuyển đổi động năng thành áp năng, giúp tăng áp lực đầu ra.
Thiết kế mở rộng dần, hỗ trợ tạo cột áp đẩy cao (lên tới 32 mét).
Tăng hiệu suất thủy lực và hạn chế tổn thất năng lượng.
Cửa hút: Nằm phía dưới hoặc ngang thân bơm, dẫn nước vào buồng cánh.
Cửa xả: Nằm phía trên hoặc ngang, là nơi nước được đẩy ra với áp suất cao.
Kết nối bằng mặt bích tiêu chuẩn, thuận tiện lắp đặt.
Là nguồn cấp năng lượng chính, có công suất 1.5 kW, thường là loại điện 3 pha.
Vỏ động cơ được làm bằng nhôm hoặc gang, có cánh tản nhiệt và cấp bảo vệ IP54 trở lên.
Truyền động trực tiếp cho trục bơm, đảm bảo hiệu suất truyền lực cao.
Là phần đỡ toàn bộ bơm và động cơ, được bắt cố định xuống nền bằng bu lông.
Thiết kế vững chắc, giúp bơm đứng thẳng và hạn chế rung lắc trong quá trình hoạt động.
Nằm trên động cơ, là nơi kết nối dây điện nguồn với động cơ bơm.
Có khả năng chống bụi và nước theo tiêu chuẩn IP, đảm bảo an toàn khi đấu nối.
Bơm ly tâm trục đứng ISG32-160 và IRG32-160 có cấu tạo đồng bộ, bao gồm thân bơm, cánh bơm, trục, phớt, vòng bi, buồng xoắn, động cơ và hệ thống đế cố định. Mỗi bộ phận đảm nhiệm một vai trò riêng biệt nhưng liên kết chặt chẽ để giúp bơm hoạt động ổn định, tạo áp cao 32m với lưu lượng nhỏ, phù hợp cho các ứng dụng cấp nước tòa nhà, hệ thống điều áp, tuần hoàn và phòng cháy chữa cháy quy mô vừa.
Bơm ly tâm hoạt động dựa trên nguyên lý lực ly tâm. Khi động cơ quay, cánh bơm quay theo, tạo ra lực ly tâm tác động lên chất lỏng. Dưới tác dụng của lực này, nước được hút vào tâm cánh bơm và bị đẩy ra mép ngoài với tốc độ và áp suất tăng dần. Toàn bộ quá trình này tạo thành áp suất đẩy, đưa nước lên độ cao đến 32 mét trong trường hợp của ISG32-160 và IRG32-160.
Động cơ điện 1.5 kW truyền chuyển động quay trực tiếp đến trục bơm.
Cánh bơm gắn trên trục bắt đầu quay với tốc độ cao (khoảng 2900 vòng/phút).
Cánh quay trong buồng kín chứa đầy nước tạo ra chuyển động ly tâm.
Khi nước ở tâm cánh bơm bị văng ra ngoài do lực ly tâm, nó tăng tốc độ chuyển động.
Lực ly tâm này làm tăng năng lượng động học của nước, tức là nước chuyển động nhanh hơn.
Nước từ mép cánh đi vào buồng xoắn (volute) – nơi có tiết diện mở rộng dần.
Tại đây, một phần năng lượng động học được chuyển đổi thành năng lượng áp suất (áp năng).
Áp năng này chính là áp suất tạo ra ở cửa xả, đủ mạnh để đẩy nước lên cao tới 32 mét.
Cánh bơm kín hoặc bán hở, hình dạng cong giúp dòng nước di chuyển đều và tăng tốc dễ dàng.
Số lượng và góc nghiêng cánh được tính toán theo nguyên lý thủy lực để tối đa hóa lực ly tâm sinh ra.
Thiết kế volute dạng xoắn ốc mở rộng có nhiệm vụ thu dòng nước tốc độ cao và giảm dần vận tốc.
Quá trình này giúp tăng áp suất nội tại của dòng chảy, hỗ trợ hiệu quả đẩy cao.
Trục bơm được làm bằng thép cứng hoặc inox, đảm bảo truyền lực xoay đều.
Ổ bi chất lượng cao giữ trục quay ổn định ở tốc độ cao mà không gây rung lắc, giúp áp suất đầu ra không bị sụt giảm.
Áp suất được tạo ra tại cửa xả tỉ lệ thuận với cột áp (H) mà bơm đạt được.
Với cột áp 32m, áp suất tính toán tương đương khoảng 3.2 bar (~320 kPa) tại đầu đẩy.
Bơm đạt được mức này là nhờ quá trình gia tốc – dẫn dòng – chuyển đổi năng lượng cực kỳ hiệu quả của cánh bơm và buồng xoắn.
Cơ chế tạo áp suất của bơm ly tâm trục đứng ISG32-160 và IRG32-160 động cơ 1.5 kW là sự phối hợp hoàn hảo giữa lực ly tâm sinh ra bởi cánh bơm quay tốc độ cao, cùng với buồng xoắn chuyển đổi động năng thành áp năng, tạo ra lực đẩy mạnh mẽ đưa nước lên đến 32 mét. Cấu tạo tối ưu giúp bơm hoạt động ổn định, tiết kiệm điện năng và duy trì áp lực không đổi trong nhiều ứng dụng công nghiệp và dân dụng
