ly tâm trục đứng inline, bơm trục đứng, bơm inline ISG65-160, IRG65-160 4kw

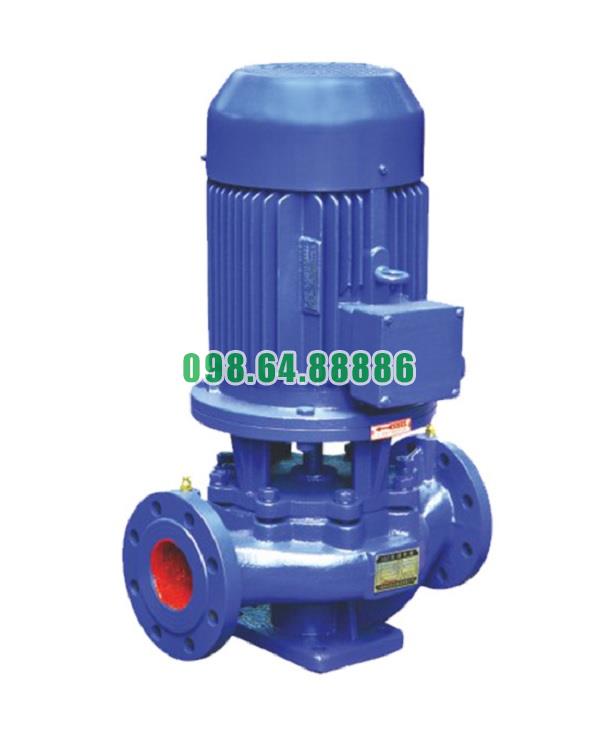

Bơm ly tâm trục đứng inline model ISG65-160, IRG65-160 với động cơ hiệu suất cao

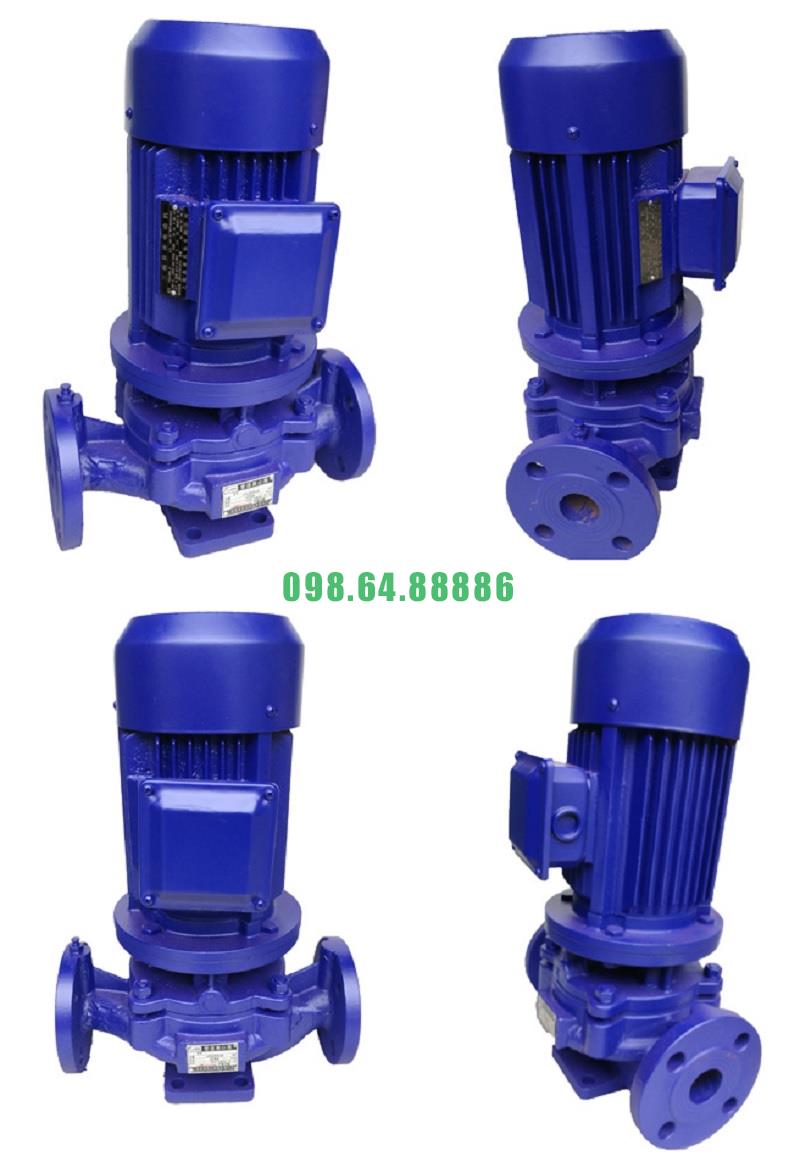

1. Kết cấu tích hợp giữa bơm và động cơ

Model ISG65-160 và IRG65-160 sử dụng cấu trúc liền trục – motor gắn thẳng đứng trực tiếp trên đầu bơm, loại bỏ khớp nối trung gian. Thiết kế này đảm bảo:

• Truyền động trực tiếp, không thất thoát mô-men xoắn

• Giảm rung, giảm mài mòn vòng bi và phớt

• Tăng tính đồng tâm và vận hành ổn định

2. Đặc điểm của động cơ hiệu suất cao

a. Tiêu chuẩn hiệu suất IE2 hoặc IE3

• IE2 – High Efficiency hoặc IE3 – Premium Efficiency theo tiêu chuẩn IEC 60034-30

• Giúp tiết kiệm từ 10–15% điện năng tiêu thụ so với motor IE1 thông thường

• Cải thiện hiệu suất tổng thể hệ thống bơm

b. Cấp cách điện và bảo vệ cao

• Cấp cách điện F hoặc H giúp motor hoạt động ổn định ở môi trường nhiệt độ cao

• Cấp bảo vệ IP54 hoặc IP55 chống bụi và nước xâm nhập từ bên ngoài, phù hợp với các khu vực như hầm kỹ thuật, phòng máy ẩm

c. Tương thích biến tần (VFD)

• Motor hiệu suất cao có thể kết nối dễ dàng với biến tần, cho phép:

  • Tăng giảm tốc độ theo nhu cầu hệ thống

  • Duy trì áp suất ổn định trong các hệ thống HVAC, tăng áp, PCCC

  • Giảm dòng khởi động, bảo vệ động cơ

3. Lợi ích của việc kết hợp bơm ISG/IRG với động cơ hiệu suất cao

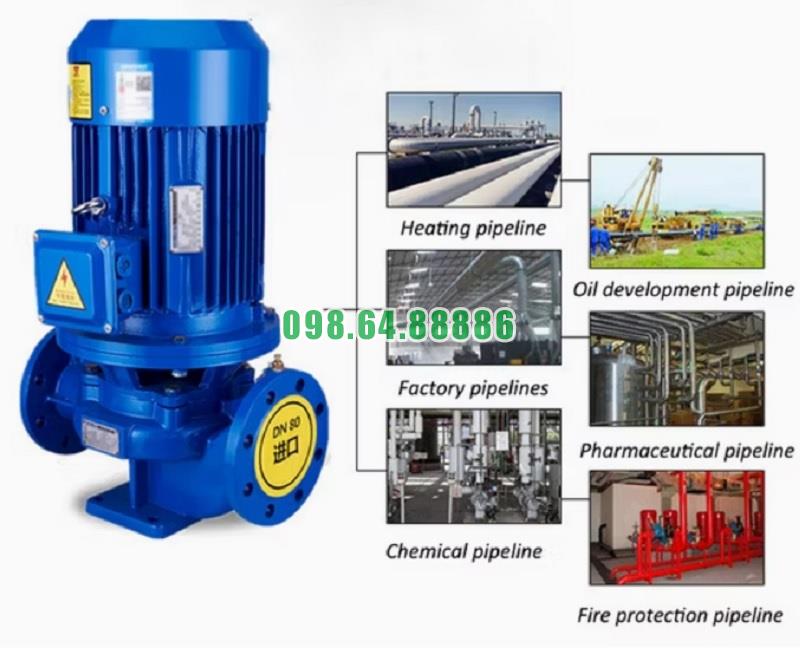

Khi kết hợp bơm ISG65-160 hoặc IRG65-160 với động cơ IE2/IE3, thiết bị trở thành giải pháp tối ưu cho các hệ thống cần vận hành liên tục, như:

• Hệ thống cấp nước sinh hoạt hoặc công nghiệp

• Hệ thống tăng áp tầng cao

• Bơm cấp cho hệ thống PCCC áp lực ổn định

• Tuần hoàn nước trong hệ thống làm lạnh hoặc HVAC

• Trạm bơm tự động có tích hợp cảm biến điều áp – biến tần

Các Loại Phớt Bơm Dùng Cho Bơm Ly Tâm Trục Đứng Inline Model ISG65-160, IRG65-160

Tầm Quan Trọng Của Phớt Bơm

Phớt bơm (phớt cơ khí) là bộ phận làm kín trục quay, ngăn chặn rò rỉ chất lỏng tại điểm tiếp xúc giữa trục bơm và buồng bơm. Trong bơm ly tâm trục đứng model ISG65-160 và IRG65-160, lựa chọn đúng loại phớt không chỉ đảm bảo an toàn vận hành, mà còn tăng tuổi thọ thiết bị, giảm chi phí bảo trì.

Các Loại Phớt Cơ Khí Thường Dùng

Phớt đơn (Single Mechanical Seal)

• Ứng dụng phổ biến: Lắp tiêu chuẩn cho hầu hết các model ISG65-160, IRG65-160.

• Cấu tạo: Gồm vòng quay và vòng tĩnh, lò xo ép và gioăng phụ.

• Ưu điểm: Dễ thay thế, chi phí thấp, hiệu quả cho môi trường nước sạch, nước tuần hoàn.

• Vật liệu mặt trượt:

  • Carbon – Ceramic

  • Silicon Carbide – Graphite

  • Tungsten Carbide – Tungsten Carbide (ứng dụng đặc biệt)

Phớt kép (Double Mechanical Seal)

• Cấu tạo: Hai bộ phớt đơn lắp đối xứng – một bên hướng vào bơm, một bên hướng ra ngoài.

• Ứng dụng: Dùng cho môi trường nhiệt độ cao, áp suất cao hoặc chứa chất lỏng độc hại, ăn mòn nhẹ.

• Ưu điểm: Độ kín tuyệt đối, tránh rò rỉ ra ngoài không khí. Dùng phổ biến trong hệ thống nước nóng hoặc hệ thống khép kín.

• Nhược điểm: Giá thành cao hơn, cần thêm hệ thống làm mát và bôi trơn trung gian.

Phớt cartridge (Cartridge Seal)

• Cấu tạo: Dạng hộp kín tích hợp sẵn vòng quay, vòng tĩnh, gioăng, lò xo và bộ giữ đồng tâm.

• Ưu điểm: Lắp đặt nhanh chóng, không cần căn chỉnh, không lo sai số lệch trục; phù hợp cho người dùng không chuyên hoặc nhà máy cần thay nhanh.

• Ứng dụng: Dùng trong dây chuyền sản xuất công nghiệp yêu cầu thay thế nhanh – không dừng máy lâu.

Vật Liệu Cấu Tạo Phớt Cơ Khí

Tùy theo model bơm và điều kiện làm việc, vật liệu các bộ phận phớt được lựa chọn phù hợp:

• Mặt làm kín quay và tĩnh:

  • Carbon Graphite: chịu mài mòn tốt, dùng cho nước sạch

  • Silicon Carbide: chịu hóa chất và nhiệt độ cao, dùng cho nước nóng

  • Tungsten Carbide: siêu cứng, chịu mài mòn và áp suất cao

• Lò xo và kim loại:

  • Inox 304 hoặc 316: chống gỉ, thích hợp với môi trường nước và hơi nước

• Gioăng phụ:

  • NBR (cao su nitrile): dùng cho nước sạch, nhiệt độ ≤ 80°C

  • EPDM: kháng nhiệt và hóa chất nhẹ, dùng cho nước nóng ≤ 110°C

  • Viton (FKM): chịu nhiệt và ăn mòn cao, dùng cho IRG65-160 với nước nóng ≤ 120°C

Lựa Chọn Phớt Phù Hợp Cho Từng Model

ISG65-160

• Môi chất: Nước sạch, nước lạnh, nước sinh hoạt

• Nhiệt độ: 0 – 80°C

• Phớt khuyến nghị: Phớt đơn Carbon – Ceramic, gioăng NBR, lò xo Inox

IRG65-160

• Môi chất: Nước nóng, tuần hoàn nhiệt

• Nhiệt độ: 0 – 120°C

• Phớt khuyến nghị: Phớt đơn hoặc phớt kép Silicon Carbide – Graphite, gioăng Viton, lò xo Inox 316

Bơm ly tâm trục đứng inline ISG65-160 và IRG65-160 sử dụng nhiều loại phớt cơ khí khác nhau tùy theo nhiệt độ, áp suất và tính chất chất lỏng. Việc lựa chọn đúng loại phớt không chỉ giúp duy trì độ kín hiệu quả, mà còn tối ưu hóa chi phí vận hành và kéo dài tuổi thọ thiết bị. Trong môi trường nước lạnh nên ưu tiên phớt đơn tiêu chuẩn; với nước nóng hoặc môi chất đặc biệt, nên chọn phớt chịu nhiệt cao hoặc phớt kép chuyên dụng

Thông số kỹ thuật và kích thước bơm model ISG65-160

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG65-160

Đường cong hiệu suất bơm model ISG65-160

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG65-160

Phụ kiện và kích thước lắp đặt bơm model ISG65-160

Phương thức lắp đặt bơm model ISG65-160
