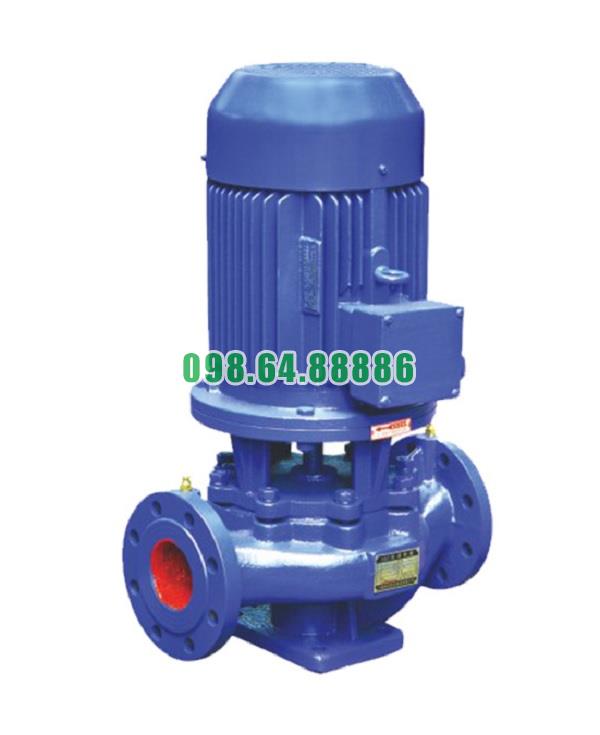

Máy bơm inline, bơm đa tầng cánh đứng ISG100-200, IRG100-200 22kw, 100m3, 50m

Nguyên lý hoạt động của phớt làm kín bơm inline model ISG100-200, IRG100-200

Vai trò của phớt làm kín trong bơm

Trong cấu tạo bơm inline ISG100-200, IRG100-200, phớt làm kín (mechanical seal) là bộ phận quan trọng giúp ngăn chất lỏng rò rỉ ra ngoài tại vị trí trục bơm xuyên qua thân bơm. Nếu không có phớt làm kín, nước hoặc dung dịch bơm sẽ dễ dàng thoát ra ngoài, gây mất áp lực, hỏng động cơ và nguy hiểm cho người vận hành.

Cấu tạo cơ bản của phớt làm kín

Phớt cơ khí của bơm thường bao gồm:

• Vòng tĩnh (stationary ring): gắn cố định với thân bơm.

• Vòng động (rotary ring): gắn vào trục bơm và quay theo trục.

• Lò xo hoặc cụm đàn hồi: tạo lực ép giữ hai mặt ma sát luôn tiếp xúc với nhau.

• Vòng đệm (O-ring, gasket): làm kín bổ sung giữa các chi tiết, ngăn rò rỉ qua khe hở nhỏ.

Vật liệu chế tạo thường là carbon, gốm, silicon carbide (SiC) hoặc hợp kim đặc biệt, có khả năng chịu mài mòn và chống ăn mòn hóa học.

Nguyên lý hoạt động của phớt cơ khí

Khi bơm hoạt động, trục bơm quay kéo theo vòng động quay theo, trong khi vòng tĩnh cố định. Hai bề mặt phẳng nhẵn (vòng động và vòng tĩnh) được ép sát với nhau bằng lực của lò xo và áp lực chất lỏng.

• Màng chất lỏng siêu mỏng: Một lớp chất lỏng cực mỏng nằm giữa hai bề mặt giúp bôi trơn, giảm ma sát, đồng thời tạo rào cản ngăn chất lỏng rò rỉ ra ngoài.

• Cân bằng áp lực: Áp lực chất lỏng trong buồng bơm ép phớt chặt hơn, giúp giữ kín ngay cả khi bơm làm việc ở áp lực cao.

• Hạn chế rò rỉ: Chỉ có một lượng cực nhỏ chất lỏng thoát ra để bôi trơn bề mặt, còn lại được giữ kín tuyệt đối.

Ưu điểm của phớt làm kín trong bơm inline ISG100-200, IRG100-200

• Đảm bảo kín khít tuyệt đối, giảm thiểu rò rỉ chất lỏng.

• Tăng tuổi thọ bơm nhờ bảo vệ trục và ổ bi không tiếp xúc trực tiếp với lưu chất.

• Hoạt động ổn định trong thời gian dài, chịu được áp suất và nhiệt độ cao.

• Giảm công tác bảo trì so với các loại làm kín kiểu bao tải, dây quấn.

Ứng dụng thực tế

• Trong cấp nước sinh hoạt, phớt cơ khí đảm bảo nước sạch không bị thất thoát và an toàn vệ sinh.

• Trong hệ thống HVAC hoặc PCCC, phớt giúp duy trì áp lực ổn định, ngăn rò rỉ khi bơm vận hành liên tục.

• Trong công nghiệp hóa chất và xử lý nước thải, phớt cơ khí bảo vệ trục bơm khỏi ăn mòn, duy trì độ bền bỉ cho toàn bộ hệ thống.

Nguyên lý hoạt động của phớt làm kín trong bơm inline ISG100-200, IRG100-200 dựa trên sự kết hợp giữa áp lực chất lỏng, lực đàn hồi và ma sát mặt phẳng, tạo nên một cơ chế kín khít hiệu quả. Nhờ đó, bơm vận hành ổn định, hạn chế rò rỉ, nâng cao tuổi thọ và độ tin cậy trong nhiều ứng dụng công nghiệp và dân dụng.

Cơ chế bảo vệ quá tải nhiệt động cơ bơm inline model ISG100-200, IRG100-200

Ý nghĩa của bảo vệ quá tải nhiệt

Động cơ trong bơm inline ISG100-200, IRG100-200 thường hoạt động liên tục với công suất lớn để duy trì áp lực và lưu lượng. Trong quá trình này, động cơ có thể gặp tình trạng quá tải hoặc quá nhiệt do nhiều nguyên nhân: dòng điện vượt mức, điện áp không ổn định, thông gió kém hoặc trục bơm bị kẹt. Nếu không có cơ chế bảo vệ, động cơ sẽ nhanh chóng bị cháy cuộn dây, gây hư hỏng nghiêm trọng và dừng toàn bộ hệ thống.

Các cơ chế bảo vệ quá tải nhiệt

1. Rơ-le nhiệt (Thermal Overload Relay)

Lắp đặt trong mạch điện điều khiển động cơ.
Khi dòng điện chạy qua cuộn dây vượt quá định mức trong một khoảng thời gian, nhiệt tích tụ sẽ làm tấm lưỡng kim cong và ngắt mạch.
Đây là phương thức bảo vệ phổ biến nhất cho bơm inline ISG100-200, IRG100-200, ngăn động cơ bị cháy khi làm việc quá tải.

2. Cảm biến nhiệt tích hợp trong cuộn dây (PTC/NTC Thermistor)

Đặt trực tiếp trong cuộn dây động cơ.
Khi nhiệt độ vượt ngưỡng cho phép (thường 120–150°C tùy cấp cách điện), điện trở cảm biến thay đổi, truyền tín hiệu về bộ điều khiển để ngắt nguồn.
Ưu điểm: phản ứng nhanh, chính xác, bảo vệ cuộn dây tốt hơn so với rơ-le nhiệt.

3. Bộ bảo vệ điện tử (Motor Protection Relay)

Sử dụng vi mạch điện tử để giám sát dòng điện, điện áp, công suất và nhiệt độ.
Khi phát hiện bất thường (quá dòng, mất pha, lệch pha, điện áp thấp hoặc cao), bộ bảo vệ sẽ ngắt nguồn ngay lập tức.
Thường áp dụng cho các hệ thống công nghiệp yêu cầu an toàn cao và độ tin cậy tuyệt đối.

4. Hệ thống làm mát động cơ

Động cơ của bơm inline ISG100-200, IRG100-200 được trang bị quạt gió cưỡng bức và vỏ có khe tản nhiệt.
Một số phiên bản dùng trong môi trường đặc biệt có thể trang bị làm mát bằng nước tuần hoàn, giúp giảm nhiệt nhanh chóng.

Nguyên nhân gây quá tải nhiệt thường gặp

Bơm chạy khan (không có nước trong buồng bơm).
Cánh bơm kẹt do dị vật.
Ổ bi hoặc phớt cơ khí hỏng, gây ma sát lớn.
Điện áp nguồn không ổn định, mất pha hoặc lệch pha.
Vận hành ngoài vùng BEP, khiến động cơ phải làm việc quá công suất.

Lợi ích của cơ chế bảo vệ quá tải nhiệt

Ngăn cháy động cơ, giảm chi phí sửa chữa, thay thế.
Đảm bảo an toàn cho hệ thống điện, tránh chập cháy lan rộng.
Kéo dài tuổi thọ bơm và động cơ, duy trì hiệu suất ổn định.
Giảm thời gian dừng hệ thống nhờ cảnh báo sớm và ngắt kịp thời.

Cơ chế bảo vệ quá tải nhiệt trong bơm inline model ISG100-200, IRG100-200 được thực hiện nhờ rơ-le nhiệt, cảm biến nhiệt tích hợp, bộ bảo vệ điện tử và hệ thống làm mát động cơ. Nhờ đó, động cơ được bảo vệ an toàn trước các nguy cơ quá tải, quá nhiệt, mất pha hoặc kẹt trục, giúp bơm vận hành ổn định, tin cậy và lâu dài trong các ứng dụng công nghiệp.

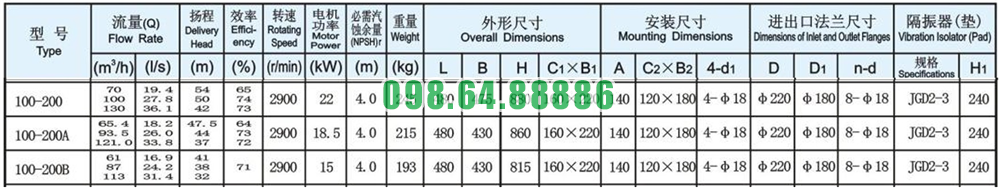

Thông số kỹ thuật và kích thước bơm model ISG100-200

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG100-200

Đường cong hiệu suất bơm model ISG100-200

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG100-200

Phụ kiện và kích thước lắp đặt bơm model ISG100-200

Phương thức lắp đặt bơm model ISG100-200
