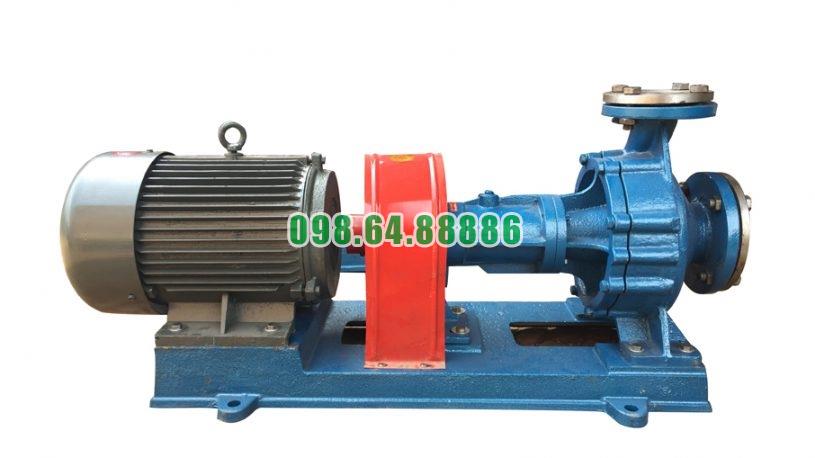

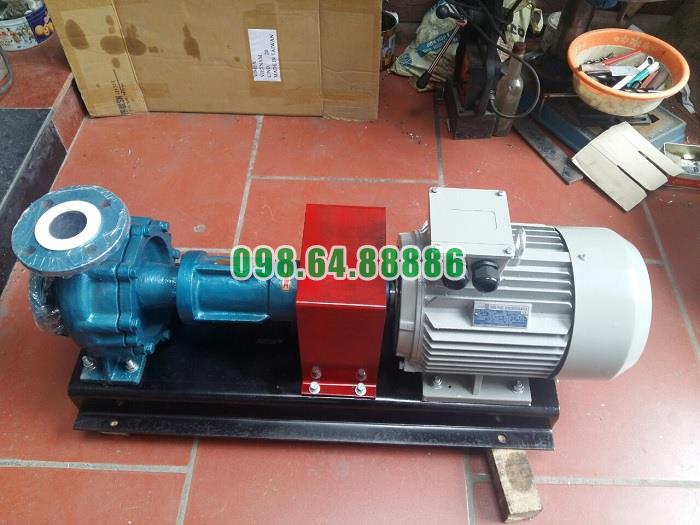

Name: Máy bơm tuần hoàn dầu nóng RY80-50-250 công suất 22 kW, lưu lượng 60 m3/h, cột áp 72 m
Brand: vGing
SKU: RY80-50-250
Availability: InStock
Rating: 5 (1 reviews)

Máy bơm tuần hoàn dầu nóng RY80-50-250 công suất 22 kW, lưu lượng 60 m3/h, cột áp 72 m

Khả năng làm việc ở tốc độ cao của Bơm dầu truyền nhiệt RY80-50-250

Khả năng làm việc ở tốc độ cao của Bơm dầu truyền nhiệt RY80-50-250 thể hiện rõ ở tốc độ định mức khoảng 2.900 vòng/phút. Ở tốc độ này, bơm có thể đạt điểm làm việc lưu lượng 60 m³/h, cột áp 72 m, công suất trục khoảng 19,6 kW và sử dụng động cơ 22 kW.

Để duy trì tốc độ 2.900 vòng/phút trong môi trường dầu tải nhiệt nhiệt độ cao, RY80-50-250 kết hợp kết cấu rôto, cụm ổ trục, khớp nối và hệ thống bôi trơn nhằm giữ trục quay ổn định, hạn chế rung và kiểm soát nhiệt phát sinh.

Tốc độ 2.900 vòng/phút tạo năng lượng cho dòng dầu

Khi động cơ hoạt động, chuyển động quay được truyền qua khớp nối mềm tới trục bơm. Bánh công tác lắp trên trục cũng quay ở khoảng 2.900 vòng/phút.

Ở tốc độ này, bánh công tác truyền năng lượng cho dầu tải nhiệt, tạo ra lưu lượng và cột áp cần thiết. Với RY80-50-250, điểm làm việc 60 m³/h – 72 m chính là kết quả của quá trình chuyển đổi cơ năng quay thành năng lượng thủy lực của dòng dầu.

Vì vậy, tốc độ 2.900 vòng/phút có vai trò trực tiếp đối với khả năng tạo cột áp của bơm.

Cụm ổ trục giữ rôto ổn định ở tốc độ cao

Một yếu tố quan trọng giúp Bơm dầu truyền nhiệt RY80-50-250 làm việc ở tốc độ cao là cụm thân ổ trục chứa hai bộ vòng bi.

Hai ổ bi thực hiện nhiệm vụ đỡ và định vị rôto, giúp trục duy trì vị trí ổn định khi quay nhanh. Nếu ổ bi bị mòn hoặc xuất hiện độ rơ, trục có thể rung, gây ảnh hưởng đến bánh công tác, khớp nối và bộ làm kín.

Bôi trơn quyết định độ ổn định của ổ bi

Ở tốc độ 2.900 vòng/phút, ma sát tại ổ bi liên tục sinh nhiệt. Vì vậy, bôi trơn đúng yêu cầu là điều kiện quan trọng để duy trì khả năng làm việc của RY80-50-250.

Ổ bi phía bánh công tác sử dụng dầu tải nhiệt sạch trong khoang bôi trơn, còn ổ bi phía khớp nối sử dụng mỡ bôi trơn theo yêu cầu của nhà sản xuất.

Nếu thiếu dầu hoặc thiếu mỡ, nhiệt độ ổ bi có thể tăng nhanh và làm giảm khả năng vận hành ổn định ở tốc độ cao.

Khớp nối mềm truyền động trực tiếp ở 2.900 vòng/phút

RY80-50-250 sử dụng khớp nối mềm kiểu ba chấu để kết nối động cơ với trục bơm.

Kết cấu truyền động trực tiếp giúp chuyển mô-men từ động cơ 22 kW tới trục bơm mà không cần hệ thống dây đai trung gian. Nhờ đó, bánh công tác có thể duy trì tốc độ quay tương ứng với động cơ.

Tuy nhiên, khả năng truyền động ổn định phụ thuộc rất lớn vào việc căn chỉnh hai trục.

Đồng tâm chính xác giúp hạn chế rung ở tốc độ cao

Khi trục quay ở 2.900 vòng/phút, sai lệch nhỏ giữa trục động cơ và trục bơm cũng có thể làm rung động tăng lên.

Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục khoảng 2–3 mm.

Căn chỉnh đúng giúp tải tác động lên ổ bi phân bố ổn định hơn, giảm ma sát và hạn chế rung động truyền qua cụm bơm.

Đây là điều kiện rất quan trọng để RY80-50-250 duy trì tốc độ 2.900 vòng/phút trong thời gian dài.

Kiểm soát rung khi RY80-50-250 đạt tốc độ làm việc

Khả năng chạy nhanh không chỉ phụ thuộc vào động cơ mà còn phụ thuộc vào mức độ ổn định của rôto.

Trong quá trình khởi động, cần theo dõi rung động của bơm. Biên độ rung theo hướng dẫn không được vượt quá 0,06 mm. Nếu xuất hiện rung bất thường, phải kiểm tra trước khi tiếp tục vận hành.

Những nguyên nhân có thể làm RY80-50-250 rung khi chạy ở tốc độ cao gồm lệch tâm bơm – động cơ, ổ bi hư hỏng, có không khí trong đường dầu hoặc trọng lượng đường ống tác động trực tiếp lên bơm.

Tản nhiệt tự nhiên hỗ trợ vận hành ở 2.900 vòng/phút

Ngoài nhiệt từ dầu tải nhiệt, các chi tiết quay với tốc độ cao cũng phát sinh nhiệt do ma sát.

Dòng RY sử dụng cơ chế tản nhiệt tự nhiên thay cho làm mát bằng nước truyền thống. Kết cấu này hỗ trợ phát tán nhiệt ra môi trường và giúp cụm bơm đơn giản hơn.

Tuy nhiên, tự tản nhiệt không có nghĩa là có thể bỏ qua nhiệt độ ổ bi. Khi RY80-50-250 vận hành liên tục ở 2.900 vòng/phút, nhiệt độ ổ trục và thân bơm vẫn phải được kiểm tra thường xuyên.

Lưu lượng phải ổn định khi bơm chạy ở tốc độ cao

Ở tốc độ 2.900 vòng/phút, RY80-50-250 cần có đủ dầu tại cửa hút để bánh công tác làm việc ổn định.

Không được sử dụng van hút để điều chỉnh lưu lượng vì có thể làm điều kiện hút xấu đi và gây xâm thực. Khi cần điều chỉnh, thực hiện tại phía van xả.

Bơm cũng không nên hoạt động kéo dài ở lưu lượng quá thấp. Duy trì lưu lượng phù hợp giúp bánh công tác làm việc ổn định hơn và giảm nguy cơ rung, nóng hoặc tiếng ồn bất thường.

Chiều quay phải chính xác

Tốc độ 2.900 vòng/phút chỉ tạo ra đặc tính thủy lực đúng khi bánh công tác quay đúng chiều.

Quan sát từ phía khớp nối, chiều quay đúng của trục bơm RY là theo chiều kim đồng hồ.

Nếu động cơ đấu sai chiều, dù trục vẫn quay nhanh nhưng khả năng tạo lưu lượng và cột áp sẽ không đạt đúng thiết kế. Vì vậy, kiểm tra chiều quay là bước bắt buộc trước khi cho RY80-50-250 chạy chính thức.

Điểm làm việc thể hiện khả năng vận hành ở tốc độ 2.900 vòng/phút

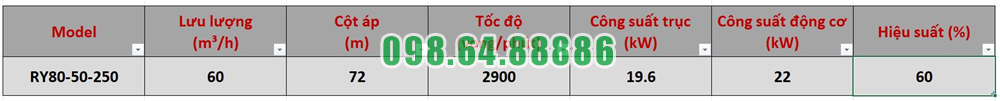

Tại tốc độ 2.900 vòng/phút, RY80-50-250 có các điểm đặc tính được nhà sản xuất công bố, trong đó đáng chú ý:

60 m³/h – 72 m, công suất trục khoảng 19,6 kW, động cơ 22 kW, hiệu suất khoảng 60%.
Ở một điểm khác trên cùng đặc tính, bơm đạt 50 m³/h – 80 m, công suất trục khoảng 18,7 kW, động cơ 22 kW.

Điều này cho thấy khi giữ tốc độ khoảng 2.900 vòng/phút, lưu lượng và cột áp thực tế sẽ thay đổi theo điểm làm việc của hệ thống chứ không cố định ở một giá trị duy nhất.

Khả năng làm việc ở tốc độ cao của Bơm dầu truyền nhiệt RY80-50-250 được thể hiện ở tốc độ vận hành khoảng 2.900 vòng/phút, cho phép bơm đạt điểm làm việc 60 m³/h – 72 m với động cơ 22 kW.

Để duy trì tốc độ này ổn định, các yếu tố quan trọng nhất là cụm hai ổ bi được bôi trơn đúng, trục bơm – động cơ được căn chỉnh đồng tâm, khớp nối hoạt động tốt, chiều quay chính xác và độ rung được kiểm soát. Khi các điều kiện trên được bảo đảm, RY80-50-250 có thể phát huy khả năng tạo lưu lượng và cột áp cần thiết cho hệ thống tuần hoàn dầu tải nhiệt ở tốc độ 2.900 vòng/phút.
