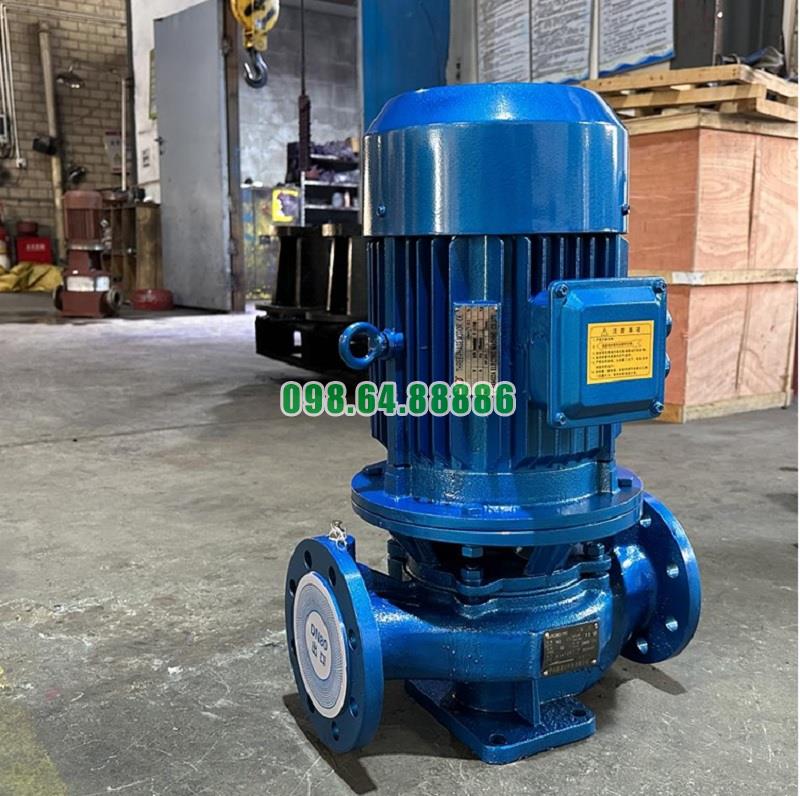

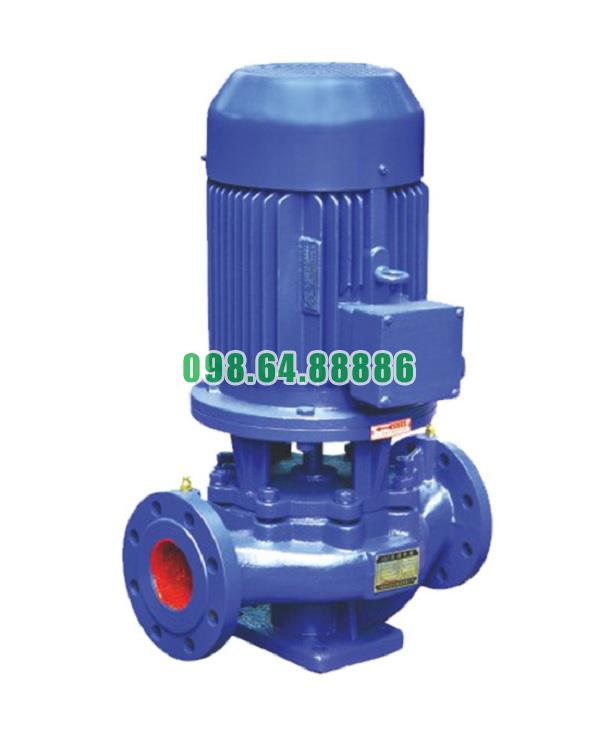

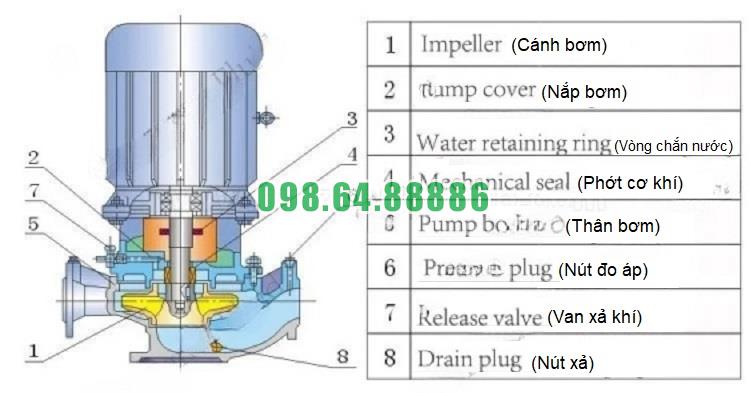

Bơm ly tâm trục đứng model ISG65-125A và IRG65-125A có thiết kế đồng trục, trục đứng, giúp tối ưu hiệu suất truyền động, tiết kiệm không gian lắp đặt và vận hành ổn định. Dưới đây là các bộ phận chính cấu thành nên dòng bơm này:
Là phần bao ngoài toàn bộ buồng bơm, thường được chế tạo từ gang đúc chịu áp hoặc inox, giúp chống ăn mòn và chịu được áp lực cao.
Bên trong được thiết kế buồng xoắn ốc (volute) để dẫn dòng nước ra ngoài sau khi được cánh bơm tăng áp.
Có cửa hút ở phía dưới và cửa xả ở phía trên, giúp dòng nước di chuyển thẳng đứng từ dưới lên trên.
Là bộ phận tạo lực ly tâm, giúp tăng áp suất cho dòng nước.
Cánh thường được làm từ đồng, gang, hoặc inox tùy theo yêu cầu ứng dụng.
Thiết kế cánh kín hoặc bán kín giúp hút và đẩy nước hiệu quả, giảm tổn thất thủy lực và tăng hiệu suất.
Truyền chuyển động quay từ động cơ đến cánh bơm.
Làm từ thép không gỉ hoặc thép hợp kim tôi cứng, đảm bảo độ bền, chống mài mòn và chịu lực xoắn cao.
Được gia công chính xác và cân bằng động, giúp giảm rung và tiếng ồn.

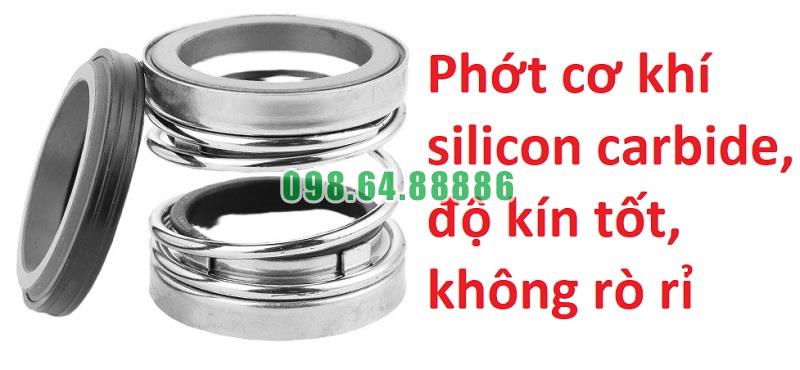

Nằm ở vị trí kết nối giữa trục bơm và thân bơm, giúp ngăn rò rỉ chất lỏng trong quá trình vận hành.
Gồm 2 mặt ma sát trượt (một cố định – một quay), làm từ carbon, gốm, silicon carbide…
Là bộ phận dễ hao mòn, cần kiểm tra và thay thế định kỳ.

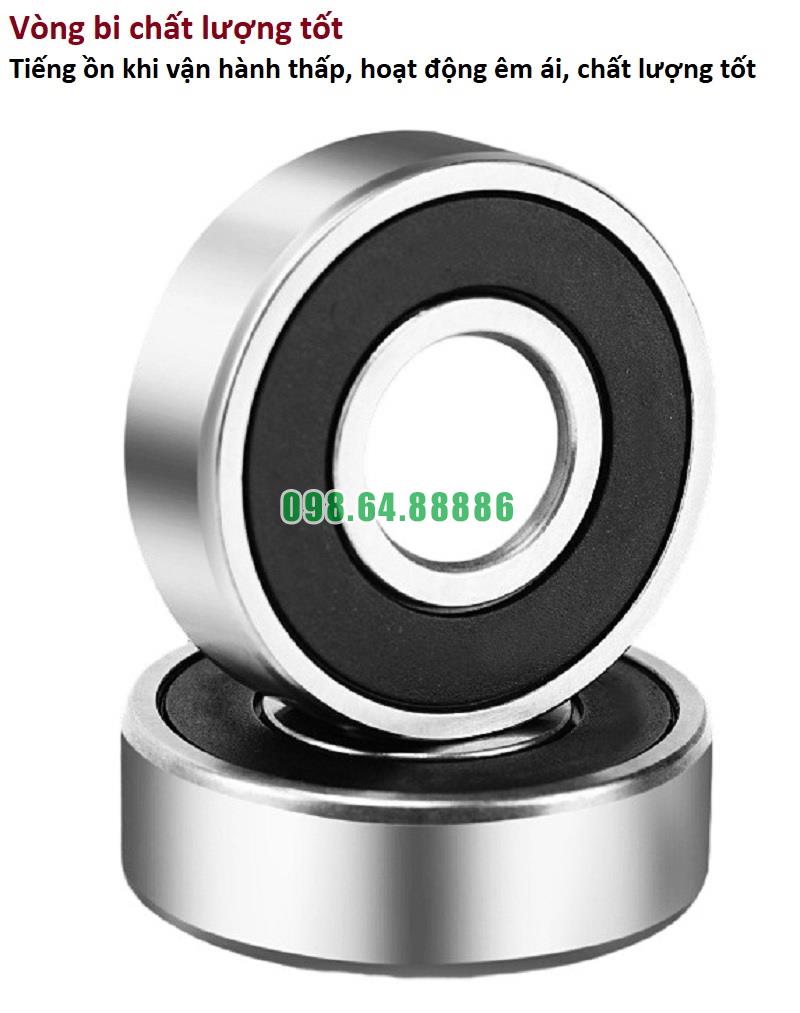

Có nhiệm vụ đỡ trục và giúp trục quay trơn tru.
Thường là vòng bi bi cầu 2 dãy, được bôi trơn bằng mỡ chuyên dụng, lắp trong nắp đỡ phía trên của bơm.
Góp phần giảm ma sát và hạn chế rung lắc khi bơm hoạt động lâu dài.
Là khung chân đỡ toàn bộ bơm, giúp liên kết chắc chắn với sàn nhà hoặc khung giá.
Thiết kế chắc chắn, chịu rung và lực đẩy do dòng nước tạo ra.
Đảm bảo độ đồng tâm giữa trục động cơ và trục bơm.
Được lắp đồng trục với bơm, giúp truyền lực trực tiếp mà không cần khớp nối.

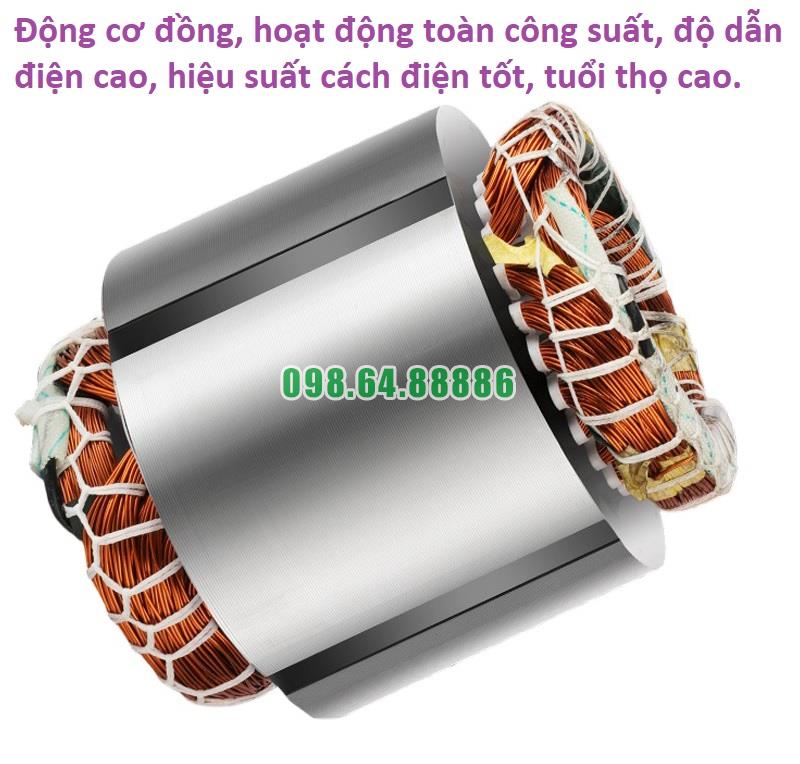

Thường là động cơ 3 pha, tiêu chuẩn IP54 trở lên, chịu nhiệt, chống bụi và nước.
Có thể gắn thêm cảm biến nhiệt, biến tần để điều khiển tốc độ và bảo vệ quá tải.
Là các cổng nối tiêu chuẩn (DN65) cho ống hút và ống xả, dễ dàng liên kết với hệ thống đường ống hiện hữu.
Có gioăng làm kín và bu-lông siết chắc chắn, đảm bảo không rò rỉ tại các điểm nối.
Được lắp tại các vị trí mặt bích, mặt bích động cơ và mặt bích thân bơm.
Làm từ cao su chịu nhiệt, PTFE hoặc amiăng không độc, giúp đảm bảo kín khít hoàn toàn trong điều kiện làm việc áp cao, nhiệt cao.
Cửa hút được bố trí phía dưới thân bơm theo trục đứng, giúp hút nước từ đáy lên.
Cửa xả nằm phía trên, thẳng hàng trục, đẩy nước đi theo phương thẳng đứng, tiết kiệm diện tích đường ống và hạn chế tổn thất áp lực.
Cấu tạo của bơm ly tâm trục đứng model ISG65-125A, IRG65-125A được thiết kế đồng bộ, chắc chắn, tối ưu cho việc tăng áp trong hệ thống đường ống công nghiệp và dân dụng. Mỗi chi tiết đều được chế tạo chính xác để đảm bảo hiệu suất, độ bền và khả năng hoạt động ổn định lâu dài trong môi trường khắt khe.

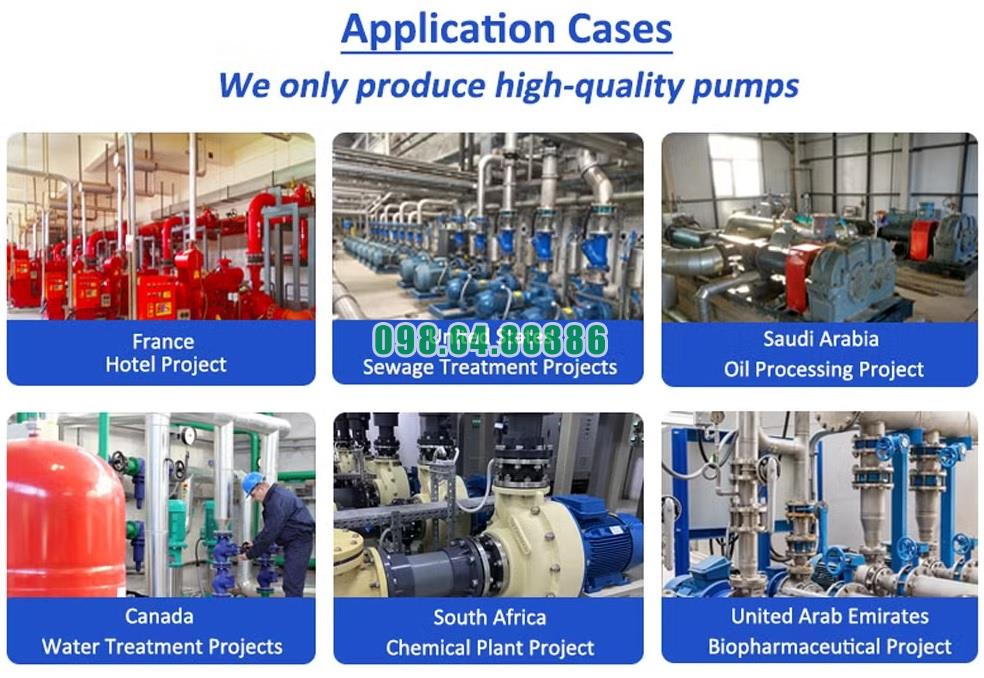

Bơm ly tâm trục đứng ISG65-125A, IRG65-125A là loại bơm sử dụng lực ly tâm để tạo áp suất và lưu lượng chất lỏng. Với thiết kế trục đứng và kiểu kết nối inline, bơm hoạt động hiệu quả trong các hệ thống cấp nước, tăng áp, tuần hoàn nước nóng lạnh và phòng cháy chữa cháy.
Bơm hoạt động dựa trên nguyên lý của lực ly tâm – một lực phát sinh khi chất lỏng chuyển động quay. Khi trục bơm quay, cánh bơm gắn trên trục cũng quay theo và truyền động cho chất lỏng bên trong buồng bơm. Dưới tác dụng của lực ly tâm, chất lỏng được hút từ tâm cánh (vùng áp suất thấp) và bị đẩy ra mép ngoài của cánh (vùng áp suất cao), sau đó chảy ra khỏi bơm qua cửa xả.
Bước 1: Mồi nước và chuẩn bị
Trước khi khởi động, buồng bơm cần được mồi đầy nước. Việc này đảm bảo bơm không chạy khô, tránh hỏng phớt và cánh bơm.
Bước 2: Khởi động động cơ
Động cơ điện được cấp nguồn, quay với tốc độ danh định (thường là 2900 vòng/phút). Trục động cơ gắn trực tiếp với trục bơm, làm quay cánh bơm bên trong.
Bước 3: Hút chất lỏng vào tâm cánh
Khi cánh bơm quay, áp suất tại tâm cánh giảm xuống thấp hơn áp suất môi trường, tạo ra sự chênh lệch áp suất giữa đầu hút và môi trường ngoài. Nhờ đó, chất lỏng được hút vào từ cửa hút ở đáy bơm.
Bước 4: Đẩy chất lỏng ra ngoài bằng lực ly tâm
Cánh bơm quay làm cho chất lỏng bên trong chuyển động theo phương tiếp tuyến và bị văng ra phía ngoài buồng bơm. Khi đi qua khoang xoắn (volute), vận tốc dòng chất lỏng được chuyển hóa một phần thành áp suất.
Bước 5: Chất lỏng đi ra đầu xả
Dòng nước sau khi được tăng áp sẽ đi ra theo hướng thẳng đứng qua đầu xả ở phần trên thân bơm. Nhờ thiết kế inline, dòng chảy được dẫn theo đường ống mà không cần đổi hướng, giúp giảm tổn thất áp suất.
Động cơ: Tạo mô-men xoắn làm quay trục và cánh bơm
Trục bơm: Truyền động lực từ động cơ đến cánh bơm
Cánh bơm: Tạo ra lực ly tâm để hút và đẩy chất lỏng
Buồng xoắn (volute): Chuyển hóa vận tốc dòng chất lỏng thành áp suất
Phớt cơ khí: Ngăn rò rỉ chất lỏng theo trục quay
Van hút và xả: Điều chỉnh lưu lượng và kiểm soát quá trình khởi động/dừng bơm
Buồng bơm phải được mồi đầy nước trước khi khởi động
Chiều quay của động cơ phải đúng theo mũi tên chỉ trên thân bơm
Áp suất và lưu lượng vận hành nằm trong dải làm việc theo đường đặc tính
Không chạy khô hoặc đóng kín cả hai van hút và xả khi bơm đang hoạt động
Bơm nên hoạt động ở dải hiệu suất tối ưu (Best Efficiency Point – BEP)
Bơm ly tâm trục đứng ISG65-125A, IRG65-125A hoạt động dựa trên lực ly tâm, tạo áp suất và lưu lượng ổn định để vận chuyển chất lỏng. Với thiết kế thông minh, cấu trúc trục đứng đồng trục và cánh bơm hiệu suất cao, bơm mang lại hiệu quả vận hành mạnh mẽ, phù hợp với nhiều hệ thống công nghiệp và dân dụng hiện đại
