Cánh bơm là bộ phận then chốt trong cấu tạo của bơm ly tâm, đóng vai trò quyết định đến khả năng tạo áp, lưu lượng và hiệu suất làm việc của bơm. Trong model ISG50-250C và IRG50-250C, thiết kế cánh bơm được tối ưu hóa cho từng điều kiện vận hành khác nhau, phù hợp với ứng dụng cấp nước và tuần hoàn nhiệt.
Cả hai model đều sử dụng cánh kín – tức là cánh được bao bọc hai bên bởi tấm chắn (cover plate), tạo thành buồng kín giúp:
Nâng cao hiệu suất thủy lực
Giảm tổn thất năng lượng do rò rỉ
Phù hợp với chất lỏng sạch, không chứa hạt rắn
Đây là loại cánh thường được sử dụng trong các hệ thống bơm nước sạch, nước nóng tuần hoàn, PCCC, HVAC, v.v.
| Model | Vật liệu phổ biến | Đặc tính nổi bật |
|---|---|---|
| ISG50-250C | Gang xám, đồng, hoặc inox 304 | Chịu mài mòn tốt, giá thành hợp lý |
| IRG50-250C | Gang chịu nhiệt, inox 304 hoặc hợp kim đặc biệt | Chịu nhiệt cao, bền trong môi trường nước nóng |
Cánh được thiết kế với góc nghiêng hướng sau (backward-curved blades), giúp:
Giảm tiêu hao năng lượng
Tăng hiệu suất làm việc trong dải lưu lượng rộng
Hạn chế rung lắc và tiếng ồn khi bơm vận hành ở điểm BEP (Best Efficiency Point)
Tùy theo yêu cầu áp lực và lưu lượng, mỗi cánh bơm có từ 5 đến 7 cánh cong đều, bố trí đối xứng giúp phân bố dòng chảy đều và ổn định trong buồng bơm.
Cánh bơm được lắp trực tiếp trên trục bơm, truyền động thẳng từ motor qua khớp nối cứng hoặc trục liền.
Thiết kế này giúp:
Giảm tổn thất cơ khí
Tăng độ đồng tâm giữa motor và cánh, giúp vận hành êm ái
Thuận tiện cho bảo trì hoặc thay thế khi cần
| Ứng dụng chính | Model phù hợp | Đặc điểm cánh bơm phù hợp |
|---|---|---|
| Cấp nước sạch | ISG50-250C | Cánh gang hoặc inox, hiệu suất cao |
| Tuần hoàn nước nóng | IRG50-250C | Cánh gang chịu nhiệt, chống biến dạng |
| Hệ thống HVAC | Cả hai | Cánh cắt dòng ổn định, chống rung lắc |
| Công nghiệp thực phẩm | IRG50-250C | Cánh inox 304, vệ sinh tốt, chịu nhiệt cao |
Hiệu suất thủy lực cao, đạt tới 70–85%
Chống xâm thực tốt nhờ hình dạng cánh tối ưu
Dễ bảo trì, có thể tháo lắp thay thế nhanh
Khả năng vận hành ổn định, ít rung, ít ồn
Thiết kế cánh bơm trong model ISG50-250C và IRG50-250C là kết quả của quá trình tối ưu hóa về mặt khí động học, vật liệu và cơ học truyền động. Cánh bơm không chỉ giúp nâng cao hiệu suất vận hành mà còn đảm bảo độ bền và an toàn trong môi trường làm việc khác nhau như nước sạch, nước nóng, hoặc hệ thống tuần hoàn công nghiệp. Việc lựa chọn đúng thiết kế cánh bơm và vật liệu tương ứng là yếu tố then chốt để đạt được hiệu quả cao nhất trong quá trình sử dụng.
Phớt cơ khí là bộ phận làm kín quan trọng trong cấu trúc của bơm lùa inline model ISG50-250C và IRG50-250C, giữ cho chất lỏng không rò rỉ ra bên ngoài tại vị trí tiếp giáp giữa trục quay và thân bơm. Việc lựa chọn đúng loại phớt và bảo trì đúng cách sẽ giúp máy bơm hoạt động ổn định, an toàn và có tuổi thọ lâu dài.
Phớt cơ khí được lắp ở giữa trục quay của bơm và buồng chứa chất lỏng
Đóng vai trò làm kín trục quay, ngăn không cho nước, hóa chất hoặc chất lỏng khác rò rỉ ra ngoài
Giúp bảo vệ vòng bi, motor và khu vực xung quanh khỏi ẩm ướt và ăn mòn
Phớt cơ khí là lựa chọn ưu việt hơn so với phớt mềm thông thường nhờ khả năng chịu áp, chịu nhiệt, làm kín hiệu quả và ít cần bảo dưỡng
Phớt cơ khí gồm 2 phần chính:
Mặt tĩnh (stationary ring): thường gắn cố định vào thân bơm, làm bằng ceramic, graphite hoặc silicon carbide
Mặt quay (rotary ring): gắn với trục bơm, quay theo trục, thường làm bằng carbon hoặc tungsten carbide
Ngoài ra còn có:
Lò xo đàn hồi: tạo áp lực ép đều giữa hai mặt làm kín
Gioăng cao su (O-ring): giúp bịt kín các khe hở giữa phớt và trục
Khi trục quay, hai mặt tiếp xúc sẽ trượt lên nhau với một lớp màng chất lỏng rất mỏng, vừa làm kín vừa làm mát
Tùy theo ứng dụng, bơm có thể sử dụng các loại vật liệu phớt như:
Carbon/Ceramic/NBR: sử dụng cho nước sạch, nước lạnh, chi phí thấp, phổ biến nhất
SIC/SIC/Viton: phù hợp cho nước nóng, dung dịch hóa chất nhẹ, chịu nhiệt cao và mài mòn tốt
TC/TC/Viton hoặc EPDM: dùng trong môi trường có áp suất cao, chất lỏng ăn mòn nhẹ hoặc chất bẩn
Việc lựa chọn đúng loại phớt cần dựa trên các yếu tố: nhiệt độ chất lỏng, độ ăn mòn, độ sạch, áp lực vận hành và tốc độ quay
Rò rỉ nước nhỏ giọt ở phần tiếp giáp giữa động cơ và thân bơm
Xuất hiện tiếng kêu lạ khi bơm hoạt động
Bơm nhanh bị nóng bất thường dù chạy trong điều kiện bình thường
Mất áp, lưu lượng giảm dù hệ thống vẫn đủ nước
Bơm chạy khô, không có nước làm mát phớt
Cặn bẩn hoặc hạt rắn nhỏ lọt vào khe tiếp xúc của hai mặt phớt
Áp lực vượt ngưỡng thiết kế làm cong vênh bề mặt làm kín
Trục bơm bị lệch hoặc rung khiến mặt tiếp xúc mất đồng đều
Lắp đặt phớt sai cách hoặc sử dụng vật liệu không phù hợp với môi trường
Ngắt điện, tháo bơm khỏi hệ thống, xả hết nước trong buồng bơm
Tháo cụm trục quay, cánh bơm và tháo phớt cũ ra khỏi trục
Làm sạch vị trí lắp phớt, lắp phớt mới theo đúng chiều và kích thước
Bôi trơn nhẹ bề mặt phớt bằng nước sạch hoặc dầu silicon kỹ thuật
Lắp lại cụm bơm và chạy thử, kiểm tra rò rỉ trong vòng 10–15 phút
Không để bơm hoạt động khi chưa mồi nước
Không bật tắt bơm liên tục gây sốc nhiệt cho phớt
Sử dụng lọc rác đầu vào để hạn chế cát, sỏi gây trầy phớt
Bảo trì định kỳ, thay thế phớt sau mỗi 6–12 tháng tùy tần suất hoạt động
https://vietnhat.company/bom-nuoc-ly-tam-truc-dung-isg50250c-cong-suat-55kw.html

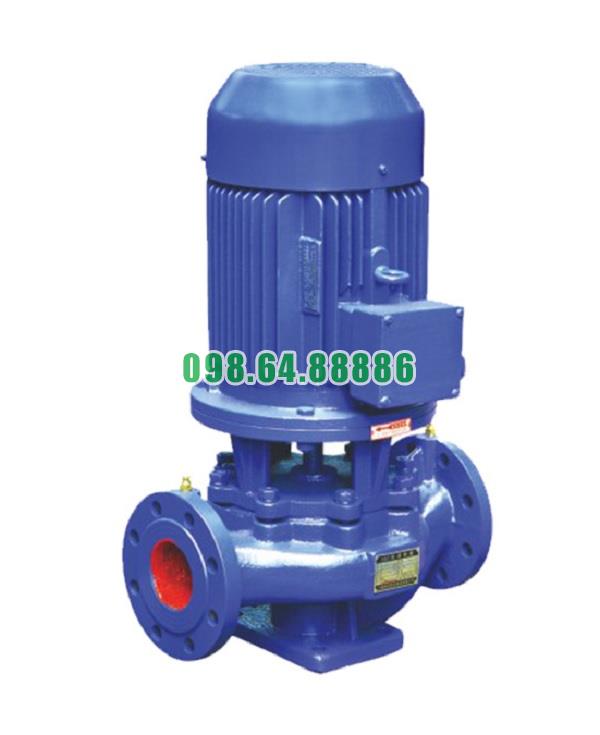

Bơm lùa kiểu inline, bơm ly tâm, bơm tăng áp ISG50-250C, IRG50-250C 5.5kw
