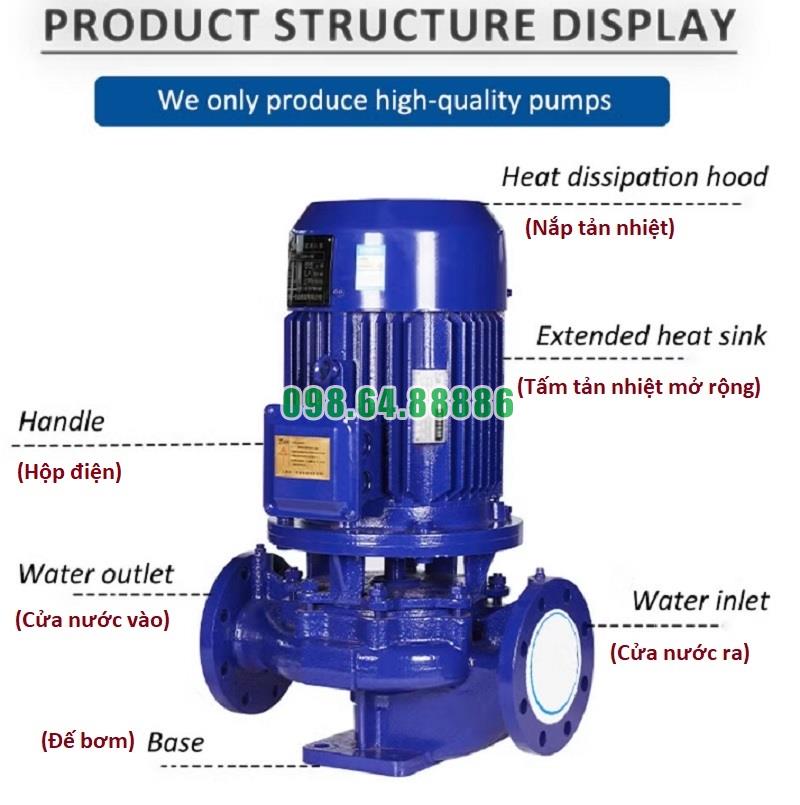

Bơm trục thẳng đứng ISG80-125A và IRG80-125A là dòng bơm ly tâm một cấp, thiết kế inline với cửa hút và cửa xả nằm trên cùng một đường thẳng, giúp tiết kiệm diện tích lắp đặt và giảm tổn thất áp lực. Cấu tạo chính gồm các bộ phận sau:
Đúc liền khối từ gang xám hoặc gang cầu.
Phủ sơn epoxy chống ăn mòn và oxy hóa.
Cổng hút – xả DN80 theo tiêu chuẩn mặt bích ISO/ANSI.
Thiết kế inline giúp lắp đặt thẳng vào đường ống, không cần bệ đỡ riêng.
Dạng cánh kín hoặc bán kín, chế tạo từ gang, hợp kim đồng hoặc inox 304 tùy môi trường làm việc.
Biên dạng thủy động học tối ưu để đạt hiệu suất cao.
Cân bằng động theo tiêu chuẩn ISO 1940 G6.3 để giảm rung lắc.
Làm từ thép không gỉ 304 hoặc thép hợp kim đã xử lý nhiệt.
Truyền động trực tiếp từ động cơ qua khớp nối hoặc mặt bích liền.
Độ đồng tâm cao giúp vận hành êm và tăng tuổi thọ vòng bi.
Lắp giữa cánh bơm và thân bơm để giảm rò rỉ nội bộ.
Dễ thay thế khi mòn, giúp duy trì hiệu suất lâu dài.
Sử dụng phớt cơ khí bằng Ceramic/Graphite hoặc Silicon Carbide, kèm elastomer NBR/EPDM.
Chống rò rỉ chất lỏng và chịu nhiệt độ cao (phiên bản IRG tới 120°C).
Vòng bi chất lượng cao (SKF hoặc tương đương).
Bố trí ổ bi đỡ – chặn kép để chịu tải hướng kính và tải dọc trục.
Tiêu chuẩn IEC, cấp bảo vệ IP55, cách điện lớp F.
Tốc độ quay thường 2900 vòng/phút (2 cực).
Có thể kết hợp với biến tần để điều chỉnh lưu lượng.
Khớp nối đàn hồi hoặc mặt bích liền, đảm bảo truyền động êm.
Nắp che bảo vệ tránh bụi bẩn và đảm bảo an toàn vận hành.
Cho phép tháo cụm rôto, trục, cánh bơm và phớt cơ khí mà không cần tháo rời đường ống.
Giúp bảo dưỡng nhanh, giảm thời gian dừng máy.
Bơm trục thẳng đứng model ISG80-125A, IRG80-125A hoạt động theo nguyên lý bơm ly tâm, sử dụng lực ly tâm để hút và đẩy chất lỏng. Khi động cơ điện quay, trục bơm truyền mô-men xoắn trực tiếp tới cánh bơm đặt trong buồng bơm dạng xoắn ốc (volute). Cánh bơm quay với tốc độ cao tạo ra vùng áp suất thấp ở tâm cánh, hút chất lỏng vào, sau đó đẩy ra mép ngoài với áp suất cao hơn.
Khởi động và mồi bơm
Trước khi khởi động, buồng bơm và đường hút phải được mồi đầy chất lỏng để tránh hiện tượng chạy khô.
Van hút mở hoàn toàn, van xả mở một phần để giảm tải khởi động cho động cơ.
Hút chất lỏng
Cánh bơm quay tạo ra chênh lệch áp suất giữa tâm cánh và nguồn cấp.
Chất lỏng theo áp suất chảy vào buồng bơm qua ống hút, không khí hoặc bọt khí được loại bỏ dần.
Tăng áp cho dòng chảy
Lực ly tâm đẩy chất lỏng từ tâm cánh ra mép cánh với vận tốc lớn.
Vỏ bơm dạng xoắn chuyển đổi động năng này thành áp suất, đạt cột áp theo thiết kế.
Đẩy chất lỏng vào hệ thống
Chất lỏng sau khi tăng áp được đưa qua cửa xả vào hệ thống đường ống.
Van xả được điều chỉnh để kiểm soát lưu lượng và áp suất theo yêu cầu.
Lưu lượng và áp suất ổn định ngay cả khi hoạt động liên tục.
Độ rung và tiếng ồn thấp nhờ trục và động cơ đồng tâm.
Khả năng làm việc 24/7 trong các ứng dụng công nghiệp, dân dụng và thương mại.
Tiết kiệm điện năng khi vận hành trong vùng hiệu suất tối ưu.
Đảm bảo đường ống hút ngắn, thẳng và kín khít.
Nguồn chất lỏng luôn đầy đủ, không chứa nhiều tạp chất lớn.
Bảo dưỡng định kỳ phớt cơ khí, cánh bơm và vòng bi.
Vận hành đúng thông số lưu lượng – cột áp khuyến nghị của nhà sản xuất
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg80125a-day-cao-16m.html

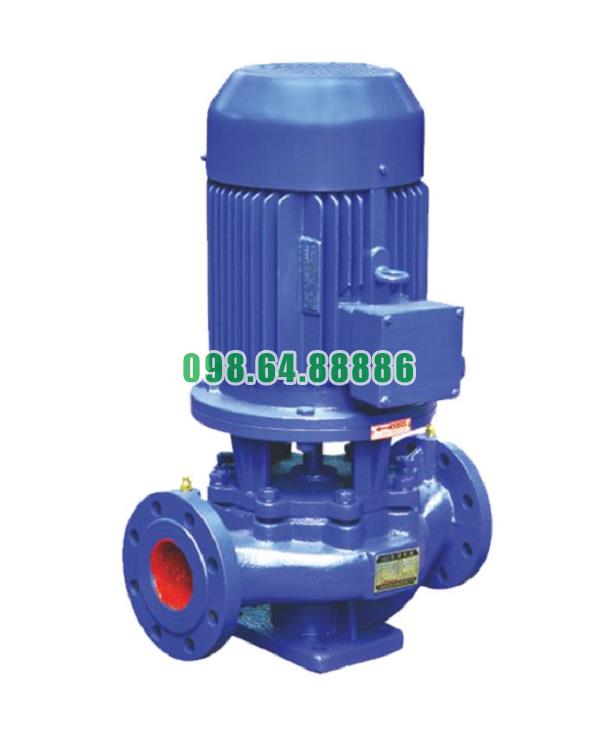

Máy bơm trục thẳng đứng, bơm đường ống trục đứng ISG80-125A, IRG80-125A 4kw, 44.8m3, 16m
9.072.000 VND
