Đầu bơm là bộ phận trung tâm, nơi trực tiếp thực hiện việc tạo áp suất và lưu lượng cho dòng chảy. Ở model ISG100-160, IRG100-160, cấu tạo đầu bơm gồm những chi tiết chính sau:
Vỏ bơm (Pump Casing): Làm từ gang cầu hoặc thép không gỉ, thiết kế dạng xoắn ốc, có tác dụng chứa chất lỏng và chuyển đổi động năng từ cánh bơm thành áp năng.
Cánh bơm (Impeller): Kiểu cánh kín, cân bằng động, được đúc chính xác nhằm đảm bảo hiệu suất thủy lực cao và hạn chế rung lắc.
Trục bơm (Shaft): Truyền lực từ động cơ tới cánh bơm, chế tạo từ thép hợp kim bền bỉ, chịu xoắn và chịu mài mòn.
Phớt cơ khí (Mechanical Seal): Đảm bảo kín khít giữa trục bơm và vỏ bơm, ngăn rò rỉ chất lỏng.
Ổ trục (Bearing): Đỡ trục bơm, giảm ma sát và duy trì độ đồng tâm trong quá trình quay.
Vòng chặn (Wear Ring): Hạn chế khe hở giữa cánh bơm và vỏ bơm, bảo vệ cánh bơm và duy trì hiệu suất.
Mặt bích hút và xả: Bố trí thẳng hàng, giúp bơm dễ dàng kết nối trực tiếp với đường ống hệ thống.
Để đảm bảo an toàn và tuổi thọ bơm, việc tháo lắp cần tuân thủ theo đúng quy trình kỹ thuật.
Ngắt nguồn điện, treo biển báo an toàn.
Đóng van hút và van xả, tháo áp suất trong hệ thống.
Xả hết chất lỏng trong buồng bơm qua van xả đáy.
Chuẩn bị dụng cụ: cờ lê, tua vít, cảo vòng bi, búa cao su, giẻ lau sạch.
Tháo bu-lông mặt bích hút và xả để tách bơm khỏi đường ống.
Tháo khớp nối, tách động cơ ra khỏi đầu bơm.
Mở bu-lông nắp bơm, tháo cụm nắp và tiếp cận cánh bơm.
Tháo cánh bơm khỏi trục bằng dụng cụ chuyên dụng.
Lần lượt tháo phớt cơ khí, vòng chặn và ổ trục để vệ sinh hoặc thay thế.
Lắp ổ trục và phớt cơ khí đúng vị trí, bôi trơn trước khi lắp.
Gắn cánh bơm vào trục, siết bu-lông theo mô-men quy định.
Đóng nắp bơm, siết đều các bu-lông để đảm bảo độ kín khít.
Liên kết lại động cơ với đầu bơm, cân chỉnh đồng tâm khớp nối.
Kết nối lại đường ống hút – xả bằng mặt bích, kiểm tra gioăng đệm.
Quay trục bơm thử bằng tay để chắc chắn không bị kẹt trước khi cấp điện.
Không để bụi bẩn hoặc dị vật lọt vào buồng bơm và phớt cơ khí.
Sử dụng phụ tùng chính hãng để thay thế, tránh làm giảm hiệu suất.
Sau khi lắp, phải mồi bơm trước khi chạy để tránh hiện tượng chạy khô gây hỏng phớt.
Chạy thử ở chế độ không tải trước, kiểm tra tiếng ồn, độ rung và hiện tượng rò rỉ.
Cấu tạo đầu bơm ly tâm trục đứng ISG100-160, IRG100-160 gồm nhiều chi tiết chính xác và bền vững như vỏ bơm, cánh bơm, trục, phớt cơ khí và vòng chặn. Quy trình tháo lắp bơm được thiết kế khoa học, dễ thực hiện, giúp việc bảo trì nhanh chóng và đảm bảo thiết bị luôn vận hành an toàn, ổn định trong thời gian dài.
Bơm ly tâm trục đứng ISG100-160 và IRG100-160 sở hữu nhiều ưu điểm về thiết kế và hiệu năng, rất phù hợp với môi trường công nghiệp đòi hỏi độ tin cậy, hiệu suất và tuổi thọ cao.
Cánh bơm và vỏ bơm được thiết kế thủy động học, giảm tổn thất dòng chảy, tăng khả năng chuyển đổi năng lượng. Khi vận hành gần điểm hiệu suất tối ưu (BEP), bơm tiêu thụ điện ít hơn và duy trì áp lực ổn định. Khả năng tích hợp biến tần (VFD) giúp điều chỉnh tốc độ theo tải thực tế, tiết kiệm điện năng đáng kể.
Bơm có thiết kế trục đứng, in-line (cửa hút – cửa xả thẳng hàng) nên dễ dàng lắp trực tiếp vào hệ thống đường ống mà không cần nhiều phụ kiện. Nhờ cấu trúc nhỏ gọn, bơm tiết kiệm diện tích mặt bằng, phù hợp các nhà máy có không gian hạn chế.
Model ISG100-160 chuyên dùng cho nước sạch, nước lạnh, hệ thống xử lý nước và HVAC công nghiệp. Model IRG100-160 chịu được nước nóng, môi trường nhiệt độ cao, nhờ vật liệu inox 316, thép hợp kim và phớt cơ khí chịu nhiệt. Nhờ đó, bơm ứng dụng được trong nhiều ngành như cấp nước, tuần hoàn nhiệt, hóa chất loãng.
Nguyên lý cân bằng thủy lực giúp giảm lực dọc trục, hạn chế rung động, tăng tuổi thọ vòng bi và trục. Bơm vận hành êm, ít tiếng ồn, đảm bảo hoạt động liên tục trong môi trường công nghiệp. Phớt cơ khí chống rò rỉ và ổ bi chất lượng cao giúp nâng cao độ tin cậy.
Cấu tạo đơn giản, các chi tiết quan trọng như cánh bơm, phớt, vòng bi dễ tháo lắp và thay thế. Phụ tùng tiêu chuẩn phổ biến trên thị trường, giúp giảm chi phí và thời gian dừng máy. Chi phí bảo trì nhìn chung thấp hơn so với nhiều loại bơm công nghiệp khác.
Tổng chi phí vòng đời (LCC) của bơm thấp nhờ tiết kiệm điện năng, ít sự cố và tuổi thọ dài. Bơm có thể tích hợp hệ thống điều khiển tự động hóa, hỗ trợ quản lý vận hành thông minh, giảm thiểu hao tổn và tối ưu chi phí.
Bơm phù hợp trong nhà máy sản xuất, hóa chất, dược phẩm, thực phẩm với các nhiệm vụ cấp nước, rửa, tuần hoàn công nghệ. Ngoài ra còn được sử dụng cho hệ thống HVAC trung tâm, xử lý nước thải, tuần hoàn nhiệt và hệ thống PCCC trong các nhà xưởng, khu công nghiệp.
Việc lựa chọn bơm ly tâm trục đứng ISG100-160, IRG100-160 trong công nghiệp mang lại hiệu suất cao, tiết kiệm năng lượng, độ bền vượt trội và chi phí vận hành thấp. Đây là giải pháp bền vững, đảm bảo tính kinh tế và độ tin cậy cho các hệ thống cấp nước, HVAC, tuần hoàn và PCCC trong nhà máy hiện đại.
https://vietnhat.company/may-bom-nuoc-ly-tam-truc-dung-isg100160-cong-suat-15kw-day-cao-32m.html

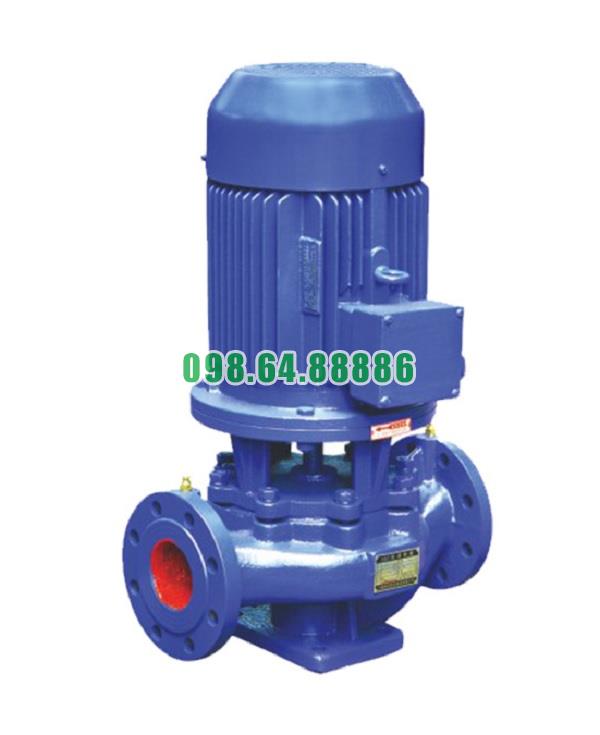

Máy bơm ly tâm trục đứng, bơm lắp thẳng trục đứng ISG100-160, IRG100-160 15kw, 100m3, 32m
21.600.000 VND
