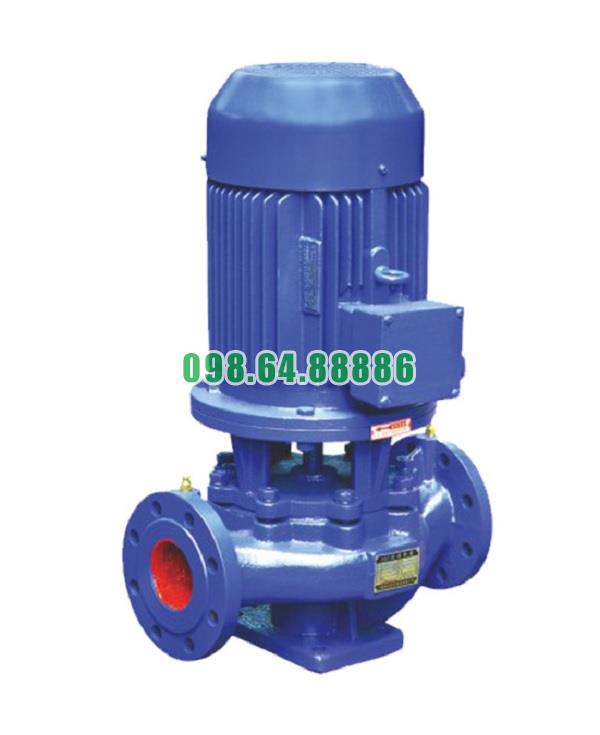

Máy bơm ly tâm, bơm inline, bơm hút xả đặt nằm thẳng ISG80-350A, IRG80-350A 45kw, 44m3, 142m

Tầm quan trọng của độ đồng tâm trong bơm ly tâm trục đứng model ISG80-350A

Độ đồng tâm là gì?

Trong bơm ly tâm trục đứng ISG80-350A, độ đồng tâm là sự thẳng hàng chính xác giữa trục động cơ và trục bơm, cũng như giữa các chi tiết quay như cánh bơm, vòng bi và guồng bơm. Đây là yếu tố quyết định đến sự ổn định của toàn bộ hệ thống truyền động trong quá trình vận hành.

Vai trò của độ đồng tâm

1. Giảm rung động và tiếng ồn

   • Khi trục động cơ và trục bơm được căn chỉnh đồng tâm, lực quay truyền xuống cánh bơm diễn ra cân bằng.

   • Điều này giúp giảm thiểu rung động cơ học và hạn chế tiếng ồn, đặc biệt quan trọng trong hệ thống vận hành liên tục ở các tòa nhà cao tầng hoặc nhà máy.

2. Bảo vệ vòng bi và phớt cơ khí

   • Nếu mất đồng tâm, trục sẽ bị lệch, gây ra lực ma sát bất thường lên vòng bi và phớt cơ khí.

   • Độ đồng tâm tốt giúp các chi tiết này làm việc đúng tải, kéo dài tuổi thọ và giảm chi phí bảo trì.

3. Tăng hiệu suất truyền động

   • Khi trục quay đúng tâm, lực từ động cơ được truyền thẳng đến cánh bơm mà không bị tổn thất.

   • Nhờ vậy, hiệu suất thủy lực của ISG80-350A được tối ưu, tiết kiệm điện năng và nâng cao khả năng tạo áp suất.

4. Ổn định dòng chảy

   • Cánh bơm quay đồng tâm giúp nước được đẩy đều từ tâm ra mép ngoài, hạn chế hiện tượng dòng chảy xoáy hoặc dao động áp lực.

   • Điều này đặc biệt quan trọng với các hệ thống cần áp suất ổn định như PCCC hoặc cấp nước cao tầng.

Hậu quả khi mất đồng tâm

• Rung lắc mạnh dẫn đến hỏng vòng bi nhanh chóng.

• Phớt cơ khí rò rỉ do ma sát không đều.

• Giảm hiệu suất bơm, tiêu hao nhiều điện năng hơn.

• Tuổi thọ thiết bị ngắn, chi phí vận hành và bảo dưỡng tăng cao.

Trong bơm ly tâm trục đứng ISG80-350A, độ đồng tâm có ý nghĩa then chốt đối với hiệu suất, độ bền và độ ổn định. Đồng tâm tốt giúp giảm rung, bảo vệ vòng bi – phớt cơ khí, tiết kiệm năng lượng và duy trì dòng chảy ổn định. Vì vậy, việc kiểm tra và đảm bảo độ đồng tâm trong quá trình lắp đặt và bảo trì là yêu cầu bắt buộc để bơm vận hành an toàn, bền bỉ và hiệu quả.

Đế bơm và phương pháp cố định bơm ly tâm trục đứng model ISG80-350A

Vai trò của đế bơm

Đế bơm (base plate hoặc sole plate) là phần khung nền giúp định vị, cố định bơm và motor, truyền lực xuống móng, đảm bảo sự ổn định về vị trí, độ đồng tâm và giảm rung khi bơm vận hành.

Yêu cầu nền móng và mặt đế

• Nền móng phải làm bằng bê tông cốt thép, có độ ổn định cao, chịu lực tốt và không lún sau khi thi công.

• Mặt tiếp xúc với đế bơm phải bằng phẳng, không gồ ghề, không có tạp chất như cát, dầu mỡ.

• Kích thước nền móng nên mở rộng so với mặt đế bơm một khoảng hợp lý (thường > 100 mm mỗi phía) để đảm bảo độ bám và ổn định.

• Móng cần bố trí các bulông móng (anchor bolts) đặt trước khi đổ bê tông, có ống lót hoặc ống bảo vệ để điều chỉnh vị trí sau này.

Cấu trúc đế bơm

• Đế bơm thường là bản thép hoặc khung thép hàn chắc chắn, có các lỗ bắt bulông tương ứng với mặt bích lòng đế.

• Trên đế thường có các tấm kê (shim plates) hoặc tấm điều chỉnh nhỏ để hiệu chỉnh cao độ, độ ngang cho đế trước khi cố định.

• Đế có các lỗ để đổ vữa không co ngót (non-shrink grout) nhằm gia cường độ bám và giảm độ rung.

Phương pháp cố định bơm đứng ISG80-350A

1. Định vị đế bơm và đặt bulông móng

   • Trên móng bê tông đã đóng bulông móng, đặt đế bơm lên sao cho các lỗ bulông trùng khớp.

   • Sử dụng tấm kê (shim) hoặc đệm điều chỉnh dưới đế để đảm bảo mặt đế nằm ngang và thăng bằng.

2. Cố định tạm bằng bulông

   • Xiết bulông móng một cách nhẹ nhàng, chỉ đủ giữ đế không dịch chuyển.

   • Kiểm tra mặt đế theo cả hai chiều (ngang – dọc) để đảm bảo độ phẳng và độ nghiêng rất nhỏ (ví dụ ≤ 0,1 mm hoặc theo tiêu chuẩn nhà sản xuất).

3. Đổ vữa không co ngót (non-shrink grout)

   • Vuông xung quanh chân đế, đổ vữa vào khe giữa đáy đế và mặt móng để lấp đầy khoảng trống, tăng độ liên kết.

   • Đảm bảo vữa được lèn chặt, tránh bọt khí hoặc kẽ hở giữa đế và móng.

   • Để vữa đóng rắn theo thời gian quy định trước khi siết chặt bulông cuối cùng.

4. Căn chỉnh đồng trục bơm và motor

   • Khi vữa đã ổn định, siết chặt bulông móng theo trình tự đối xứng để tránh làm méo đế.

   • Căn chỉnh đồng trục giữa trục motor và trục bơm với độ sai lệch cho phép do nhà sản xuất quy định.

   • Kiểm tra độ lệch trục bằng dụng cụ đo (dial gauge hoặc laser) trước khi lắp khớp nối.

5. Cố định đường ống và cách ly áp lực cơ học

   • Đường ống hút và xả không được dùng bơm làm giá đỡ — phải tự treo hoặc dùng chân đỡ.

   • Tích hợp ống mềm (flexible coupling, expansion joint) gần các vị trí tiếp nối để giảm lực kéo, rung truyền từ đường ống vào bơm.

   • Khi kết nối đường ống, nên để khoảng hở nhỏ để tránh ép bơm khi có nhiệt độ giãn nở.

Lưu ý quan trọng

• Bulông móng cần được siết đúng lực (moment) quy định của nhà sản xuất để tránh bó hoặc trượt.

• Cần kiểm tra lại độ đồng trục sau khi siết chặt, vì xiết bulông có thể làm thay đổi vị trí nhẹ.

• Trong trường hợp bơm có thể tháo rời (pull-out design), cần tính đến khoảng không gian để rút cụm rotor mà không tháo đường ống chính.

• Nếu đế bơm chịu rung mạnh hoặc đặt nơi có độ rung nền cao, có thể sử dụng đệm giảm chấn giữa đế và móng để cách ly rung.

Việc thiết kế đế bơm và phương pháp cố định đúng là yếu tố thiết yếu để đảm bảo bơm ly tâm trục đứng ISG80-350A hoạt động ổn định, giảm rung, duy trì đồng trục và kéo dài tuổi thọ của hệ thống. Cố định không đúng có thể dẫn đến lệch trục, rung, mòn bi đỡ và hư hỏng sớm.

Thông số kỹ thuật và kích thước bơm model ISG80-350A

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG80-350A

Đường cong hiệu suất bơm model ISG80-350A

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG80-350A

Phụ kiện và kích thước lắp đặt bơm model ISG80-350A

Phương thức lắp đặt bơm model ISG80-350A
