- Hãng sản xuất
Bơm ISG65-315A và IRG65-315A sử dụng cánh bơm dạng kín (closed impeller), là loại cánh phổ biến trong các hệ thống yêu cầu lưu lượng lớn, áp lực cao và hiệu suất thủy lực tối ưu. Cánh kín bao gồm:
Đĩa trước và đĩa sau, tạo thành khoang dẫn dòng giữa các cánh
Góc nghiêng cánh tối ưu hóa dòng chảy, hạn chế xoáy ngược
Độ cong được tính toán bằng phần mềm thủy lực chuyên sâu, giúp chất lỏng chuyển động liên tục và mượt mà
Thiết kế này cho phép tăng hiệu suất bơm từ 5–10% so với các loại cánh hở hoặc bán hở trong cùng điều kiện vận hành.
Cánh bơm được đúc chính xác từ các vật liệu cao cấp, tùy ứng dụng cụ thể:
Gang xám hoặc gang cầu: dùng cho nước sạch, nước sinh hoạt
Inox 304 hoặc 316: dùng cho chất lỏng có tính ăn mòn nhẹ, nước nóng hoặc dung dịch hóa chất
Hợp kim đồng hoặc composite: sử dụng trong môi trường yêu cầu đặc biệt về độ bền và kháng hóa chất
Nhờ vật liệu chắc chắn, cánh bơm chịu được tốc độ quay cao, áp suất lớn và môi trường khắc nghiệt, đồng thời hạn chế mòn biên và biến dạng theo thời gian.
Cánh bơm được cân bằng động theo tiêu chuẩn ISO 1940-1, đảm bảo:
Giảm rung lắc, kéo dài tuổi thọ vòng bi và phớt cơ khí
Tránh hiện tượng mất cân bằng khi quay ở tốc độ cao
Duy trì độ đồng tâm của trục bơm, giúp thiết bị hoạt động ổn định và tiết kiệm năng lượng
Cân bằng tốt cũng góp phần hạn chế hiện tượng cavitation (xâm thực) khi bơm hoạt động trong điều kiện áp suất hút thấp.
Thiết kế hình học của cánh bơm trên model ISG65-315A và IRG65-315A được nghiên cứu bằng phần mềm mô phỏng CFD (Computational Fluid Dynamics) hiện đại, mang lại các lợi ích:
Dòng chảy hướng tâm – ly tâm được dẫn đều, không xoáy hỗn loạn
Tổn thất thủy lực thấp, nâng cao hiệu suất tổng thể
Giảm thiểu điểm tụ áp, hạn chế ăn mòn cục bộ
Nhờ đó, bơm đạt hiệu suất thủy lực cao, duy trì áp lực và lưu lượng ổn định trong thời gian dài vận hành.
Cánh bơm được gắn trực tiếp vào trục qua:
Rãnh then khóa
Vòng hãm hoặc ê cu vặn ngược chiều
Cấu trúc này giúp cánh bơm không bị trượt khi quay ở tốc độ cao, đảm bảo truyền động hiệu quả và dễ dàng tháo lắp khi cần bảo trì.
Thiết kế cánh bơm hiệu suất cao trên bơm đồng trục thẳng đứng ISG65-315A và IRG65-315A là yếu tố cốt lõi tạo nên khả năng vận hành mạnh mẽ, ổn định và tiết kiệm năng lượng của thiết bị. Với cấu trúc cánh kín tối ưu, vật liệu bền bỉ, cân bằng động chính xác và hình học thủy lực tiên tiến, dòng bơm này đảm bảo hiệu suất vận hành cao, độ tin cậy lâu dài và phù hợp với mọi hệ thống cấp thoát nước công nghiệp hiện đại
Mặt bích (flange) là bộ phận kết nối quan trọng của bơm đồng trục thẳng đứng ISG65-315A, IRG65-315A, cho phép thiết bị gắn trực tiếp với hệ thống đường ống một cách chắc chắn, kín khít và dễ tháo lắp. Việc sử dụng mặt bích tiêu chuẩn giúp đảm bảo an toàn áp lực, thuận tiện thi công và bảo trì, đồng thời phù hợp với các quy chuẩn kỹ thuật trong công nghiệp.
– Cả đầu hút và đầu xả của model ISG65-315A, IRG65-315A đều sử dụng mặt bích kiểu tiêu chuẩn PN16 (hoặc PN10 theo yêu cầu), với kiểu kết nối bằng bu-lông.
– Mặt bích được đúc liền với thân bơm, giúp đảm bảo độ kín và độ bền cơ học cao.
– Theo ký hiệu ISG65-315A, con số “65” thể hiện đường kính danh nghĩa DN65, tương ứng:
Đường kính trong mặt bích (bore): 65 mm
Đường kính ngoài (OD): khoảng 185 mm với chuẩn PN16
Số lỗ bu-lông: 4 lỗ
Đường kính lỗ bu-lông: Ø18 mm (thường dùng bu-lông M16)
Khoảng cách tâm lỗ bu-lông đối xứng: 145 mm
Lưu ý: Thông số có thể thay đổi nhẹ theo tiêu chuẩn chế tạo thực tế (JIS, DIN, GB...) nhưng đa phần tuân theo chuẩn DIN PN16.
– Mặt bích được đúc liền với thân bơm bằng gang xám, gang cầu hoặc inox, tùy vào vật liệu cấu thành thân.
– Đối với ứng dụng công nghiệp yêu cầu cao, mặt bích có thể được gia công phẳng CNC, sơn chống ăn mòn hoặc mạ kẽm chống gỉ.
– Với tiêu chuẩn PN16, mặt bích có thể chịu được áp lực làm việc tối đa lên đến 16 bar (1.6 MPa).
– Trong trường hợp đặc biệt, nếu yêu cầu áp suất cao hơn, có thể đặt hàng mặt bích PN25 hoặc ANSI Class 150/300 theo thiết kế riêng.
– Lắp đặt nhanh chóng, dễ căn chỉnh nhờ cấu trúc thẳng hàng và tiêu chuẩn đồng nhất
– Đảm bảo độ kín khít cao khi kết hợp với gioăng cao su hoặc gioăng PTFE
– Chịu áp lực tốt, không rò rỉ, phù hợp với nước nóng, nước lạnh, dầu nhiệt hoặc dung dịch trung tính
– Dễ bảo trì, có thể tháo từng mặt bích khi cần thay thế hoặc vệ sinh cánh bơm
– Sử dụng đúng gioăng làm kín phù hợp với môi trường chất lỏng (cao su chịu nhiệt, PTFE, EPDM...)
– Xiết bu-lông theo thứ tự chéo đều lực để tránh cong mặt bích hoặc lệch trục
– Nếu kết nối với đường ống kim loại nặng, nên lắp thêm khớp nối mềm để giảm áp lực cơ học lên thân bơm
Mặt bích của bơm đồng trục thẳng đứng ISG65-315A và IRG65-315A được thiết kế chuẩn kỹ thuật, đảm bảo tính đồng bộ, an toàn áp lực, dễ lắp đặt và bảo trì, phù hợp với nhiều hệ thống ống dẫn công nghiệp. Việc sử dụng đúng tiêu chuẩn mặt bích và lắp đặt chính xác sẽ giúp đảm bảo tuổi thọ thiết bị và hiệu suất vận hành lâu dài cho toàn bộ hệ thống
https://vietnhat.company/may-bom-ly-tam-truc-dung-isg65315a-luu-luong-65-ls.html

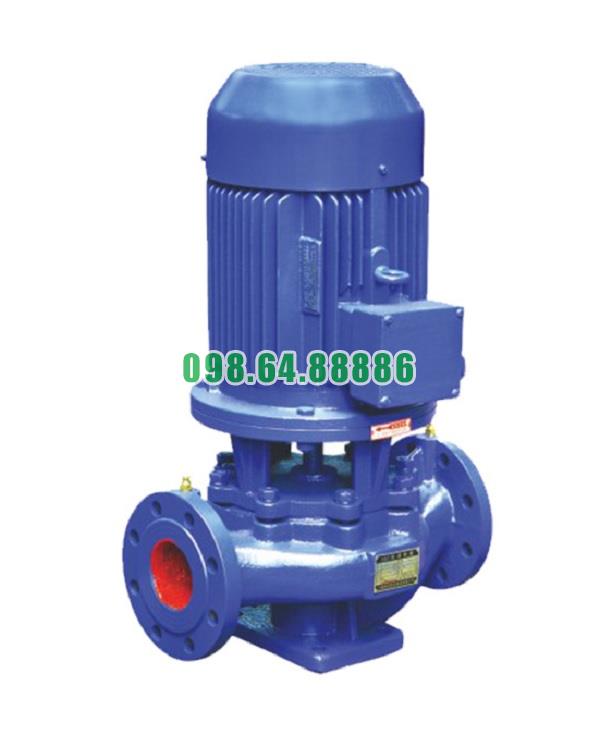

Máy bơm đồng trục thẳng đứng, bơm ly tâm trục đứng ISG65-315A, IRG65-315A 22kw
31.968.000 VND
