Máy bơm cánh khế 3RP-20 là dòng bơm thể tích được thiết kế để vận chuyển các loại chất lỏng có độ nhớt, chất sệt, nhũ tương, thực phẩm lỏng, mỹ phẩm và hóa chất nhẹ. Để máy vận hành ổn định với lưu lượng 9 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 38 mm và động cơ 2.2 kW, từng bộ phận bên trong máy đều được thiết kế với vai trò riêng biệt.
Cấu tạo các bộ phận quan trọng của Máy bơm cánh khế 3RP-20 gồm thân bơm, buồng bơm, cánh khế, trục bơm, bánh răng đồng bộ, phớt làm kín, cửa hút, cửa xả, động cơ và hệ thống truyền động. Những bộ phận này phối hợp chặt chẽ để tạo nên quá trình hút, dịch chuyển và đẩy chất lỏng ổn định.
Thân bơm là bộ phận bao bọc bên ngoài đầu bơm, giữ vai trò bảo vệ buồng bơm và các chi tiết bên trong. Đây là phần chịu áp lực trực tiếp trong quá trình máy vận hành.
Thân Máy bơm cánh khế 3RP-20 thường được chế tạo chắc chắn, có khả năng chịu lực và chống ăn mòn tốt. Nhờ kết cấu thân bơm cứng vững, máy có thể duy trì độ ổn định khi làm việc với áp suất 0.6 MPa, hạn chế rung lắc và giảm nguy cơ rò rỉ chất lỏng trong quá trình sử dụng.
Buồng bơm là không gian chính diễn ra quá trình hút và đẩy chất lỏng. Bên trong buồng bơm, hai cánh khế quay đồng bộ để tạo ra các khoang thể tích, đưa chất lỏng từ cửa hút sang cửa xả.
Buồng bơm của Máy bơm cánh khế 3RP-20 được thiết kế với bề mặt nhẵn, giúp chất lỏng đi qua dễ dàng, giảm bám dính và hạn chế ma sát. Đối với các chất có độ nhớt như mật ong, siro, kem, nước sốt hoặc nhũ tương, buồng bơm nhẵn giúp dòng chảy ổn định hơn và thuận tiện hơn khi vệ sinh sau vận hành.
Cánh khế là bộ phận quan trọng nhất trong cấu tạo của Máy bơm cánh khế 3RP-20. Hai cánh khế quay ngược chiều nhau để tạo vùng hút, giữ chất lỏng trong các khoang và đẩy chất lỏng ra ngoài.
Thiết kế cánh khế giúp chất bơm được vận chuyển nhẹ nhàng, không bị nghiền ép mạnh. Nhờ đó, Máy bơm cánh khế 3RP-20 phù hợp với các sản phẩm cần giữ cấu trúc như sữa đặc, kem, nước sốt, tương ớt, mật ong, siro và nhũ tương. Cánh khế cũng góp phần giúp máy kiểm soát lưu lượng ổn định và hạn chế tạo bọt trong quá trình bơm.
Trục bơm là bộ phận truyền chuyển động từ hệ thống truyền động đến cánh khế. Máy bơm cánh khế 3RP-20 sử dụng hệ thống trục đôi song song, mỗi trục gắn với một cánh khế.
Khi động cơ 2.2 kW hoạt động, lực quay được truyền đến trục bơm, làm cánh khế quay đều ở tốc độ 750 vòng/phút. Trục bơm cần có độ cứng cao, khả năng chịu lực tốt và độ đồng tâm chính xác để hạn chế rung lắc, tránh lệch cánh và duy trì hiệu suất làm việc ổn định.
Bánh răng đồng bộ có nhiệm vụ điều khiển hai trục bơm quay đúng pha, đúng tốc độ và đúng vị trí. Đây là bộ phận giúp hai cánh khế hoạt động đồng bộ mà không va chạm trực tiếp vào nhau.
Nhờ bánh răng đồng bộ, Máy bơm cánh khế 3RP-20 giữ được khoảng hở chính xác giữa các cánh khế trong quá trình vận hành. Điều này giúp giảm ma sát, hạn chế hao mòn, giảm tiếng ồn và tăng tuổi thọ cho đầu bơm.
Phớt làm kín là bộ phận ngăn chất lỏng rò rỉ ra ngoài tại vị trí trục bơm. Trong Máy bơm cánh khế 3RP-20, phớt làm kín giúp giữ buồng bơm kín, bảo vệ khu vực truyền động và hạn chế thất thoát chất bơm.
Đối với các ứng dụng thực phẩm, mỹ phẩm hoặc nhũ tương, phớt làm kín có vai trò rất quan trọng. Bộ phận này giúp giảm nguy cơ nhiễm bẩn, giữ khu vực vận hành sạch sẽ và đảm bảo chất lỏng được vận chuyển an toàn trong hệ thống.
Cửa hút là nơi chất lỏng đi vào buồng bơm. Khi hai cánh khế quay, thể tích tại vùng cửa hút tăng lên, tạo lực hút đưa chất lỏng vào bên trong.
Cửa hút của Máy bơm cánh khế 3RP-20 cần thông thoáng để chất lỏng đi vào đều, đặc biệt khi bơm chất đặc hoặc chất có độ nhớt cao. Nếu cửa hút bị cản trở, máy có thể bị hụt dòng, giảm lưu lượng hoặc vận hành không ổn định.
Cửa xả là nơi chất lỏng được đẩy ra khỏi buồng bơm và đi vào hệ thống đường ống. Khi các khoang chứa chất lỏng di chuyển đến vùng cửa xả, thể tích giảm lại và chất lỏng được đẩy ra ngoài với áp suất ổn định.
Với áp suất làm việc 0.6 MPa, cửa xả của Máy bơm cánh khế 3RP-20 giúp đưa chất lỏng đi qua đường ống, bồn chứa, thiết bị chiết rót hoặc hệ thống phối trộn. Cửa xả được thiết kế phù hợp giúp giảm tổn thất áp lực và duy trì dòng chảy đều.
Máy bơm cánh khế 3RP-20 có đường kính kết nối 38 mm, phù hợp với nhiều hệ thống đường ống trong dây chuyền sản xuất. Kích thước kết nối này giúp máy dễ lắp đặt, thuận tiện khi liên kết với bồn chứa, ống dẫn và thiết bị phía sau.
Đường kết nối chắc chắn giúp hạn chế rò rỉ, giảm rung tại vị trí lắp ống và hỗ trợ quá trình vệ sinh, tháo lắp khi cần bảo trì. Đây là chi tiết quan trọng giúp Máy bơm cánh khế 3RP-20 vận hành ổn định trong hệ thống thực tế.
Động cơ 2.2 kW là nguồn cung cấp năng lượng cho toàn bộ quá trình vận hành của Máy bơm cánh khế 3RP-20. Động cơ tạo lực quay để truyền đến trục bơm và cánh khế.
Công suất 2.2 kW được lựa chọn phù hợp với lưu lượng 9 m³/h, áp suất 0.6 MPa và tốc độ quay 750 vòng/phút. Nhờ động cơ phù hợp, máy có thể bơm chất lỏng đặc, chất nhớt hoặc nhũ tương ổn định mà không tiêu hao điện năng quá mức.
Hệ thống truyền động có nhiệm vụ đưa lực từ động cơ đến đầu bơm. Bộ phận này giúp trục bơm quay đều, cánh khế vận hành đúng tốc độ và máy duy trì dòng chảy ổn định.
Khi hệ thống truyền động hoạt động chính xác, Máy bơm cánh khế 3RP-20 giảm rung lắc, giảm tiếng ồn và hạn chế tải trọng bất thường lên trục, phớt và bánh răng đồng bộ. Đây là yếu tố quan trọng giúp máy làm việc bền bỉ trong thời gian dài.
Chân đế và khung đỡ giúp cố định Máy bơm cánh khế 3RP-20 trong quá trình vận hành. Bộ phận này giữ cho máy đứng vững, hạn chế rung động và bảo vệ các chi tiết bên trong khỏi sai lệch do rung lắc.
Một khung đỡ chắc chắn giúp động cơ và đầu bơm giữ đúng vị trí tương quan với nhau. Nhờ đó, quá trình truyền động ổn định hơn, trục bơm ít bị lệch tải và thiết bị vận hành an toàn hơn.
Cấu tạo các bộ phận quan trọng của Máy bơm cánh khế 3RP-20 gồm thân bơm, buồng bơm, cánh khế, trục bơm, bánh răng đồng bộ, phớt làm kín, cửa hút, cửa xả, đường kết nối, động cơ, hệ thống truyền động và khung đỡ. Mỗi bộ phận đều có vai trò riêng nhưng phối hợp chặt chẽ để tạo nên khả năng bơm ổn định, nhẹ nhàng và hiệu quả.
Với lưu lượng 9 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 38 mm và động cơ 2.2 kW, Máy bơm cánh khế 3RP-20 có cấu tạo phù hợp cho các ứng dụng bơm chất nhớt, chất sệt, nhũ tương, thực phẩm lỏng, mỹ phẩm và hóa chất nhẹ. Việc hiểu rõ từng bộ phận quan trọng giúp người sử dụng vận hành đúng cách, bảo trì hiệu quả và khai thác tối đa độ bền của thiết bị.
Máy bơm cánh khế 3RP-20 hoạt động theo nguyên lý chuyển dịch tích cực, trong đó quá trình hút và đẩy chất lỏng diễn ra liên tục nhờ chuyển động quay đồng bộ của hai rotor cánh khế. Khi bơm vận hành, chất lỏng được hút vào từ cửa hút, di chuyển trong các khoang thể tích bên trong buồng bơm, sau đó được đẩy ra cửa xả một cách đều đặn.
Điểm quan trọng của Máy bơm cánh khế 3RP-20 là quá trình hút và đẩy không diễn ra rời rạc, mà được lặp lại liên tục theo từng vòng quay của rotor. Nhờ đó, bơm có thể tạo dòng chảy ổn định với lưu lượng 9 m³/h, áp suất 0.6 MPa và tốc độ quay 750 vòng/phút.
Bên trong Máy bơm cánh khế 3RP-20 có hai rotor dạng cánh khế được lắp trên hai trục quay song song. Khi động cơ 2.2 kW truyền lực đến đầu bơm, hai rotor quay ngược chiều nhau trong buồng bơm.
Chính chuyển động quay ngược chiều này tạo ra các khoang hút và khoang đẩy liên tiếp. Khi một vùng trong buồng bơm đang hút chất lỏng vào, vùng khác đồng thời đưa chất lỏng về phía cửa xả. Nhờ vậy, quá trình hút và đẩy chất lỏng bên trong Máy bơm cánh khế 3RP-20 diễn ra liên tục và ổn định.
Buồng bơm của Máy bơm cánh khế 3RP-20 có vai trò định hướng dòng chảy từ cửa hút sang cửa xả. Khi rotor quay, chất lỏng được giữ trong khoảng trống giữa cánh khế và thành buồng bơm, sau đó di chuyển dọc theo đường bao của buồng bơm.
Thiết kế này giúp chất lỏng không bị khuấy đảo mạnh ở giữa buồng bơm, mà được chuyển dịch theo từng khoang riêng biệt. Đây là yếu tố giúp quá trình hút và đẩy diễn ra đều, êm và ít gây biến đổi chất bơm.
Quá trình hút bắt đầu khi hai rotor cánh khế quay tách ra khỏi nhau tại khu vực cửa hút. Lúc này, thể tích khoang hút tăng lên, làm áp suất bên trong khoang giảm xuống thấp hơn áp suất ở đường cấp liệu.
Sự chênh lệch áp suất này tạo lực hút, kéo chất lỏng đi vào buồng bơm. Đây là bước đầu tiên trong chu trình hút và đẩy chất lỏng của Máy bơm cánh khế 3RP-20.
Khi khoang hút hình thành, chất lỏng đi vào khoảng trống giữa cánh khế và thân bơm. Mỗi khoang tiếp nhận một lượng chất lỏng nhất định, sau đó tiếp tục di chuyển theo chiều quay của rotor.
Nhờ quá trình nạp liệu đều theo từng khoang, Máy bơm cánh khế 3RP-20 có thể hút ổn định các loại chất lỏng có độ nhớt, chất sệt, nhũ tương, nước sốt hoặc dung dịch cần dòng chảy nhẹ nhàng.
Sau khi được hút vào, chất lỏng không đi trực tiếp qua giữa hai rotor mà được giữ trong các khoang nằm giữa cánh bơm và thành buồng bơm. Khi rotor tiếp tục quay, các khoang này mang chất lỏng di chuyển từ phía cửa hút sang phía cửa xả.
Quá trình chuyển dịch này diễn ra liên tục, giúp Máy bơm cánh khế 3RP-20 tạo dòng chảy đều. Chất lỏng được đưa đi theo từng phần thể tích ổn định, hạn chế va đập mạnh và hạn chế tạo bọt trong quá trình vận hành.
Trong mỗi vòng quay, nhiều khoang thể tích được hình thành nối tiếp nhau. Khi một khoang đang nhận chất lỏng ở cửa hút, khoang khác đang di chuyển trong buồng bơm, và khoang tiếp theo đang chuẩn bị đẩy chất lỏng ra cửa xả.
Sự phối hợp liên tục này giúp Máy bơm cánh khế 3RP-20 duy trì dòng chất lỏng không bị ngắt quãng. Đây là đặc điểm quan trọng làm nên khả năng vận hành ổn định của dòng bơm cánh khế.
Khi các khoang chứa chất lỏng tiến đến khu vực cửa xả, chuyển động của rotor làm thể tích khoang giảm lại. Khi thể tích giảm, chất lỏng bị đẩy ra khỏi buồng bơm và đi vào đường ống xả.
Với áp suất làm việc 0.6 MPa, Máy bơm cánh khế 3RP-20 có khả năng tạo lực đẩy ổn định để vận chuyển chất lỏng qua hệ thống đường ống, thiết bị trung gian hoặc máy chiết rót.
Do quá trình hút, chuyển dịch và đẩy được lặp lại đều theo vòng quay rotor, dòng chất lỏng ở cửa xả được duy trì ổn định. Bơm không tạo dòng chảy theo kiểu giật mạnh, mà đẩy chất lỏng ra theo từng chu kỳ liên tục.
Dòng xả đều giúp giảm dao động áp suất, hạn chế rung đường ống và hỗ trợ tốt cho các công đoạn cần cấp liệu ổn định như phối trộn, định lượng hoặc chiết rót.
Trong Máy bơm cánh khế 3RP-20, quá trình hút và đẩy không tách rời hoàn toàn. Khi rotor quay, một phía của buồng bơm đang tạo vùng hút, trong khi phía còn lại đang tạo lực đẩy. Hai quá trình này diễn ra đồng thời trong cùng một chu kỳ chuyển động.
Nhờ sự phối hợp này, bơm luôn duy trì được dòng chất lỏng đi vào và đi ra liên tục. Đây là nguyên nhân giúp Máy bơm cánh khế 3RP-20 có khả năng vận hành ổn định trong các dây chuyền sản xuất cần dòng chảy đều.
Hai rotor cánh khế được đồng bộ bằng hệ thống bánh răng, giúp chúng quay đúng tốc độ và đúng vị trí tương đối. Nhờ sự đồng bộ này, các khoang hút và đẩy được hình thành chính xác, không bị lệch pha và không gây va chạm giữa các cánh.
Nếu hai rotor không đồng bộ, quá trình hút và đẩy có thể bị rối loạn, gây rung, giảm lưu lượng hoặc làm dòng chảy không đều. Vì vậy, sự đồng bộ rotor là yếu tố cốt lõi giúp quá trình hút và đẩy chất lỏng diễn ra liên tục bên trong Máy bơm cánh khế 3RP-20.
Tốc độ quay 750 vòng/phút giúp Máy bơm cánh khế 3RP-20 tạo ra nhịp hút và đẩy đều đặn. Mỗi vòng quay của rotor tạo ra các khoang thể tích để tiếp nhận, chuyển dịch và đẩy chất lỏng ra ngoài.
Tốc độ này đủ để bơm đạt lưu lượng 9 m³/h, đồng thời vẫn giữ được khả năng vận hành êm, hạn chế xáo trộn mạnh đối với chất bơm.
Nếu tốc độ quay quá cao, chất lỏng có thể bị cuốn khí, tạo bọt hoặc va đập mạnh trong buồng bơm. Với tốc độ 750 vòng/phút, Máy bơm cánh khế 3RP-20 tạo dòng chảy ổn định hơn, phù hợp với chất lỏng sệt, nhũ tương, nước sốt, dịch đường và các dung dịch cần vận chuyển nhẹ nhàng.
Nhờ đó, quá trình hút và đẩy không chỉ liên tục mà còn đảm bảo chất lượng dòng bơm trong suốt quá trình vận hành.
Lưu lượng 9 m³/h cho thấy Máy bơm cánh khế 3RP-20 có khả năng vận chuyển lượng chất lỏng ổn định trong một đơn vị thời gian. Mức lưu lượng này phù hợp cho các dây chuyền cần cấp liệu liên tục từ bồn chứa sang thiết bị xử lý hoặc máy chiết rót.
Khi quá trình hút và đẩy diễn ra đều, dây chuyền phía sau nhận được dòng nguyên liệu ổn định hơn, hạn chế tình trạng thiếu liệu hoặc cấp liệu không đều.
Quá trình hút và đẩy liên tục của Máy bơm cánh khế 3RP-20 đặc biệt có lợi khi vận chuyển chất lỏng có độ nhớt. Các chất như tương ớt, nước sốt, mật rỉ, dịch đường, kem, gel hoặc nhũ tương thường cần lực hút đều và lực đẩy ổn định để tránh nghẽn dòng.
Nhờ nguyên lý bơm theo từng khoang thể tích, Máy bơm cánh khế 3RP-20 giúp các chất lỏng này di chuyển ổn định hơn trong hệ thống.
Quá trình hút và đẩy chất lỏng diễn ra liên tục bên trong Máy bơm cánh khế 3RP-20 nhờ sự quay đồng bộ của hai rotor cánh khế. Tại cửa hút, khoang bơm mở rộng để tạo lực hút; trong buồng bơm, chất lỏng được chuyển dịch theo từng khoang thể tích; tại cửa xả, khoang thu hẹp để đẩy chất lỏng ra ngoài.
Với lưu lượng 9 m³/h, áp suất 0.6 MPa, tốc độ quay 750 vòng/phút, đường kính kết nối 38 mm và công suất động cơ 2.2 kW, Máy bơm cánh khế 3RP-20 có khả năng duy trì chu trình hút đẩy ổn định, liên tục và phù hợp với nhiều loại chất lỏng có độ nhớt. Chính quá trình hút và đẩy liên tục này giúp bơm tạo dòng chảy đều, giảm dao động áp suất và nâng cao hiệu quả vận chuyển trong dây chuyền sản xuất.

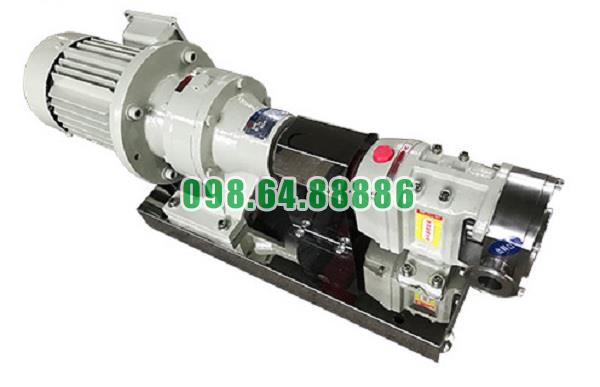

Máy bơm cánh khế 3RP-20 áp suất 0.6 MPa
