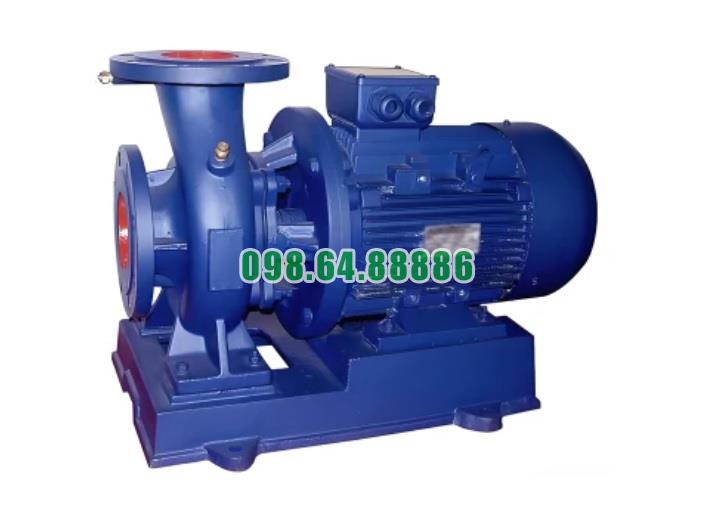

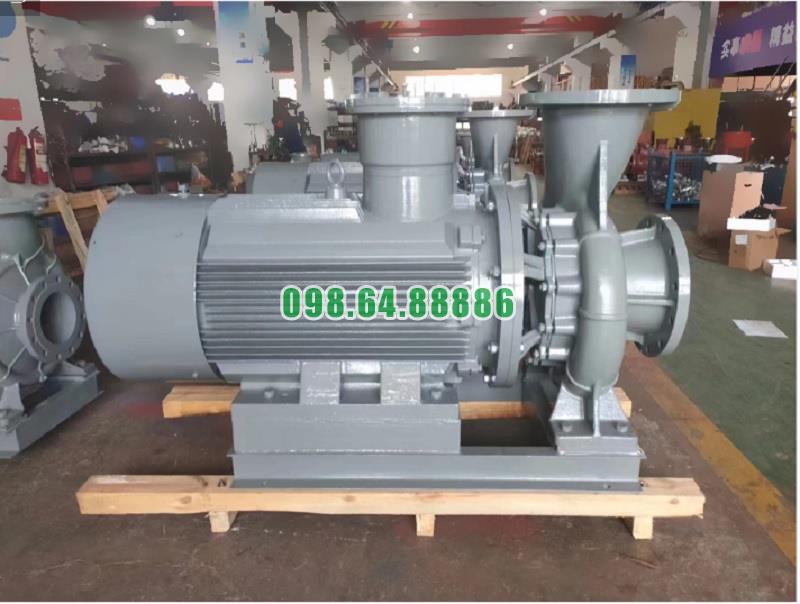

Cấu tạo của bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s
Bơm nước ly tâm trục ngang model SLW100-ISW100-125-I, với động cơ 15 kW và công suất lưu lượng 53.3 L/s (tương đương khoảng 192 m³/h), là một thiết bị cơ khí quan trọng trong các hệ thống cấp nước, xử lý nước thải, hoặc các ứng dụng công nghiệp khác. Cấu tạo của bơm này bao gồm nhiều bộ phận hoạt động đồng bộ để đảm bảo hiệu suất tối ưu và độ bền cao trong quá trình vận hành.

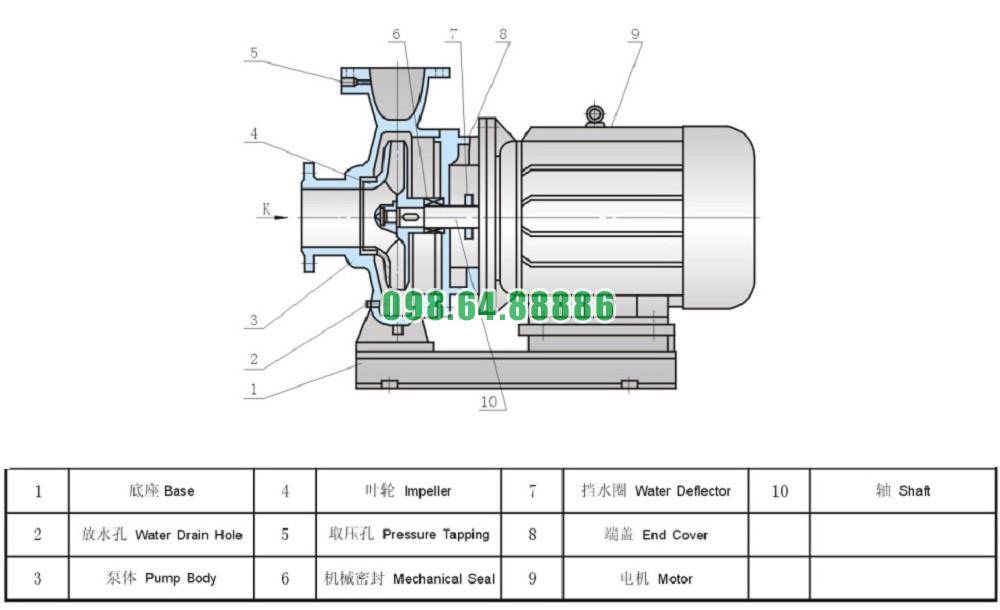

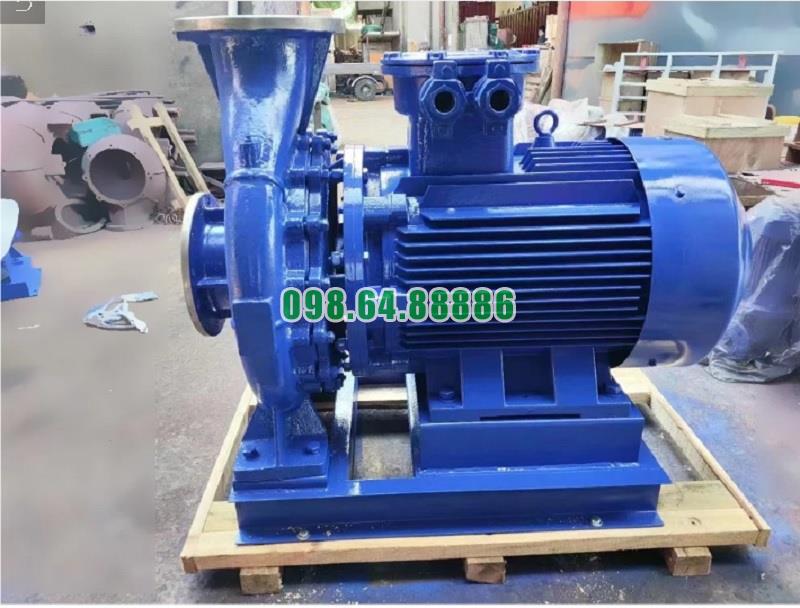

Cấu tạo chi tiết của bơm nước ly tâm trục ngang SLW100-ISW100-125-I:
1. Thân bơm (Pump Casing):
- Chức năng: Thân bơm là vỏ bọc bên ngoài của bơm, bảo vệ các bộ phận bên trong và dẫn dòng nước từ cửa hút vào cánh quạt và ra cửa xả.
- Vật liệu: Thường làm bằng gang xám hoặc thép không gỉ, giúp chịu được áp suất cao và bảo vệ khỏi sự mài mòn do nước và các tác nhân bên ngoài.
- Thiết kế: Thân bơm có cửa hút và cửa xả được thiết kế một cách tối ưu để đảm bảo dòng nước được dẫn qua một cách hiệu quả, giảm thiểu tổn thất năng lượng.
2. Cánh quạt (Impeller):
- Chức năng: Cánh quạt tạo ra lực ly tâm để đẩy nước ra ngoài. Khi cánh quạt quay, nước được hút vào và chuyển động ra ngoài với áp suất cao.
- Vật liệu: Cánh quạt thường được làm từ hợp kim nhôm hoặc thép không gỉ để đảm bảo khả năng chống mài mòn và kéo dài tuổi thọ.
- Thiết kế: Cánh quạt có thể có từ 1 đến 2 tầng, giúp tăng khả năng tạo áp suất và lưu lượng nước cao hơn. Thiết kế này giúp tối ưu hóa hiệu suất bơm.
3. Trục bơm (Shaft):
- Chức năng: Trục bơm truyền động từ động cơ vào cánh quạt để tạo ra chuyển động quay.
- Vật liệu: Trục bơm thường làm bằng thép chịu lực cao, có khả năng chịu được lực xoắn và mài mòn trong quá trình hoạt động.
- Thiết kế: Trục bơm được thiết kế với các bạc đạn ở hai đầu để giảm ma sát và ổn định quá trình quay.
4. Phốt cơ khí (Mechanical Seal):
- Chức năng: Phốt cơ khí giúp ngăn chặn sự rò rỉ nước từ thân bơm ra ngoài, đồng thời bảo vệ trục bơm khỏi sự ăn mòn và hư hỏng.
- Vật liệu: Phốt cơ khí thường được làm từ graphite hoặc carbon, giúp giảm thiểu ma sát và kéo dài tuổi thọ.
- Thiết kế: Phốt cơ khí được lắp ở vị trí tiếp xúc giữa trục bơm và thân bơm để ngăn ngừa rò rỉ nước.
5. Đế bơm (Base Plate):
- Chức năng: Đế bơm giúp cố định và hỗ trợ toàn bộ bơm và động cơ trong quá trình vận hành, giảm rung động và giữ bơm ổn định.
- Vật liệu: Thường làm bằng thép chịu lực hoặc gang, giúp tăng độ bền và khả năng chịu lực của toàn bộ hệ thống.
- Thiết kế: Đế được thiết kế với các lỗ bắt vít, giúp bơm dễ dàng lắp đặt và cố định trên nền tảng.
6. Động cơ (Motor):
- Chức năng: Động cơ là nguồn cung cấp năng lượng cho bơm. Động cơ quay làm quay trục bơm, qua đó tạo ra lực ly tâm từ cánh quạt.
- Công suất động cơ: 15 kW là công suất động cơ của bơm, đủ để cung cấp năng lượng cho việc bơm nước với lưu lượng lên đến 53.3 L/s (192 m³/h).
- Tiêu chuẩn bảo vệ: Động cơ được trang bị tiêu chuẩn bảo vệ IP54, có khả năng chống bụi và nước, đảm bảo an toàn trong quá trình vận hành ngoài trời hoặc trong môi trường ẩm ướt.
7. Vòng đệm (O-ring):
- Chức năng: Vòng đệm được sử dụng để tạo độ kín giữa các bộ phận kết nối của bơm, tránh sự rò rỉ nước và bảo vệ các bộ phận bên trong khỏi bị ăn mòn.
- Vật liệu: Vòng đệm thường được làm từ cao su hoặc chất liệu chịu nhiệt, giúp đảm bảo độ kín tốt trong suốt quá trình vận hành.
8. Bạc đạn (Bearings):
- Chức năng: Bạc đạn giúp trục bơm quay trơn tru và ổn định, giảm ma sát và độ rung trong suốt quá trình vận hành.
- Vật liệu: Bạc đạn thường làm từ thép không gỉ hoặc các vật liệu chịu mài mòn khác, giúp tăng tuổi thọ của bơm.
9. Cửa hút và cửa xả (Suction and Discharge Ports):
- Chức năng: Các cửa hút và cửa xả là nơi nước vào và ra khỏi bơm. Cửa hút thường có thiết kế để giảm thiểu tổn thất năng lượng khi nước được hút vào bơm, trong khi cửa xả giúp đẩy nước ra với áp suất cao.
- Thiết kế: Cửa hút được bố trí ngang (hút ngang), trong khi cửa xả có thể được thiết kế theo phương thẳng đứng hoặc theo chiều hướng khác tùy vào ứng dụng.
Lợi ích khi sử dụng bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s
Sử dụng bơm nước ly tâm trục ngang SLW100-ISW100-125-I với động cơ 15 kW và công suất 53.3 L/s mang lại nhiều lợi ích đáng kể cho các ứng dụng công nghiệp, cấp nước, và xử lý nước. Dưới đây là các lợi ích chính của việc sử dụng loại bơm này:
1. Hiệu suất cao và ổn định
- Công suất mạnh mẽ: Với động cơ 15 kW và lưu lượng lên tới 53.3 L/s, bơm cung cấp công suất và lưu lượng lớn, giúp duy trì áp suất và dòng chảy ổn định trong hệ thống cấp nước hoặc các ứng dụng công nghiệp yêu cầu bơm chất lỏng liên tục.
- Hiệu suất ly tâm tốt: Nguyên lý hoạt động của bơm ly tâm giúp tối ưu hóa hiệu suất vận hành, giảm năng lượng tiêu thụ cho mỗi đơn vị lưu lượng mà bơm cung cấp.
2. Thiết kế trục ngang tiện lợi
- Lắp đặt và bảo trì dễ dàng: Bơm trục ngang như SLW100-ISW100-125-I có cấu trúc dễ dàng lắp đặt trong các hệ thống đường ống mà không yêu cầu không gian quá lớn. Điều này giúp tiết kiệm chi phí và thời gian trong việc xây dựng và bảo dưỡng hệ thống.
- Ổn định và giảm rung lắc: Thiết kế trục ngang giúp giảm sự rung lắc trong quá trình vận hành, đảm bảo bơm hoạt động êm ái và không gây ảnh hưởng đến các thiết bị xung quanh.
3. Độ bền cao và ít bảo trì
- Chất liệu và cấu trúc chắc chắn: Các bơm như SLW100-ISW100-125-I thường được chế tạo từ các vật liệu chất lượng cao, như thép không gỉ hoặc vật liệu chịu mài mòn, giúp tăng tuổi thọ và giảm thiểu việc thay thế các bộ phận trong suốt thời gian sử dụng.
- Bảo trì đơn giản: Các bộ phận dễ dàng thay thế và sửa chữa giúp giảm chi phí bảo dưỡng. Bơm còn được thiết kế để dễ dàng kiểm tra các phần như phớt cơ học, vòng bi, và cánh bơm, giúp tiết kiệm thời gian và chi phí bảo trì.
4. Ứng dụng rộng rãi và linh hoạt
- Cấp nước và xử lý nước: Bơm này lý tưởng để sử dụng trong các hệ thống cấp nước sinh hoạt, công nghiệp, cấp nước cho các tòa nhà cao tầng hoặc hệ thống phòng cháy chữa cháy. Bơm cũng rất hiệu quả trong việc cung cấp nước cho các ứng dụng nông nghiệp hoặc các khu vực xử lý nước thải.
- Ứng dụng công nghiệp: Được sử dụng trong các nhà máy, khu chế xuất, hệ thống làm mát, hệ thống điều hòa không khí, hoặc các hệ thống xử lý nước thải. Bơm có thể làm việc hiệu quả trong các môi trường có yêu cầu lưu lượng ổn định và áp suất không quá cao.
5. Tiết kiệm năng lượng và chi phí vận hành
- Tiết kiệm năng lượng: Bơm ly tâm trục ngang thường có hiệu suất năng lượng cao, giúp tiết kiệm chi phí vận hành so với các loại bơm khác, nhất là khi sử dụng trong các hệ thống yêu cầu lưu lượng lớn nhưng không có sự thay đổi quá nhiều về áp suất.
- Giảm chi phí bảo trì: Nhờ vào thiết kế đơn giản và bền bỉ, bơm ly tâm trục ngang giúp giảm chi phí bảo trì và thay thế các bộ phận, từ đó giảm tổng chi phí sở hữu trong suốt thời gian sử dụng.
6. Tính năng ổn định và ít bị ảnh hưởng bởi tác động bên ngoài
- Khả năng chịu được áp lực: Bơm SLW100-ISW100-125-I được thiết kế để hoạt động ổn định ở nhiều mức áp suất khác nhau, giúp đáp ứng các yêu cầu khắt khe của hệ thống cấp nước hoặc công nghiệp.
- Chạy êm và giảm tiếng ồn: Bơm có cấu tạo trục ngang giúp giảm tiếng ồn và rung động trong suốt quá trình vận hành, tạo ra môi trường làm việc yên tĩnh và ít gây ảnh hưởng đến các thiết bị xung quanh.
7. Dễ dàng điều chỉnh lưu lượng và áp suất
- Điều chỉnh dễ dàng: Với bơm ly tâm trục ngang, bạn có thể dễ dàng điều chỉnh lưu lượng và áp suất để đáp ứng nhu cầu thay đổi trong quá trình sử dụng. Các van điều khiển có thể được tích hợp vào hệ thống để tối ưu hóa lưu lượng và hiệu suất.
- Khả năng làm việc trong nhiều điều kiện: Bơm có thể hoạt động hiệu quả với nhiều loại chất lỏng khác nhau, bao gồm nước sạch, dung dịch hóa học nhẹ, hoặc nước thải, miễn là chúng không có tính ăn mòn quá mạnh hoặc chứa các chất rắn lớn.
8. Chống cát và chất lỏng bẩn
- Khả năng làm việc với chất lỏng có tạp chất: Đặc biệt trong các ứng dụng xử lý nước thải, bơm SLW100-ISW100-125-I có thể hoạt động hiệu quả ngay cả với các chất lỏng có tạp chất hoặc cặn bẩn, giúp tiết kiệm chi phí bảo trì và tăng tuổi thọ của thiết bị.
9. Tính ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt
- Hoạt động bền bỉ: Với các ứng dụng công nghiệp, bơm trục ngang này có thể chịu được môi trường làm việc khắc nghiệt, bao gồm các yếu tố như nhiệt độ cao, áp suất lớn, hoặc các tác động cơ học, mà không bị giảm hiệu suất hay hư hỏng nhanh chóng
Điều kiện làm việc bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

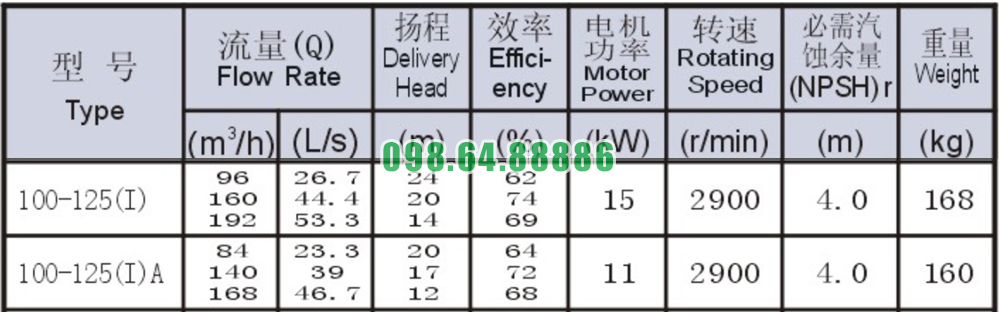

Bảng thông số kỹ thuật bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s

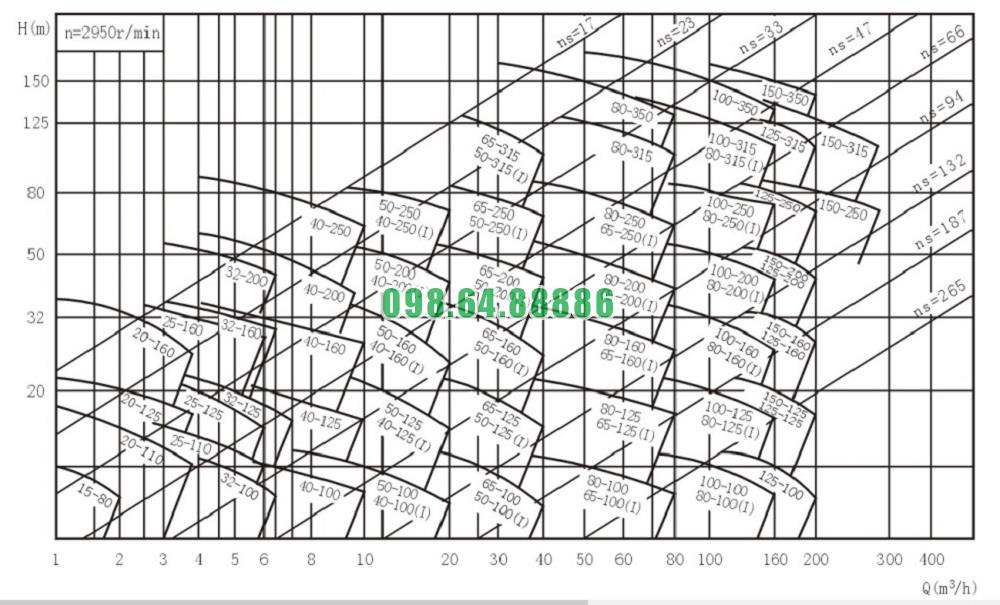

Đường cong hiệu suất bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s

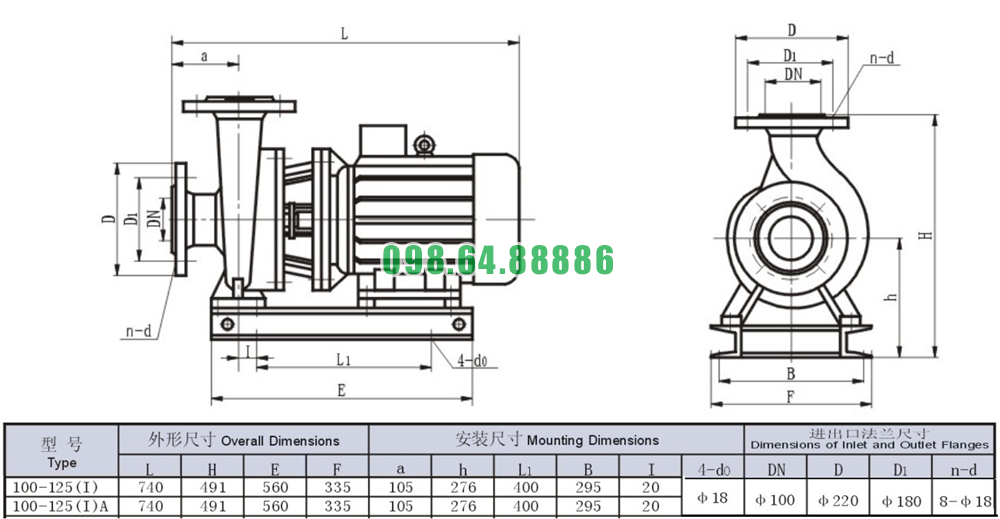

Bản vẽ cấu tạo và kích thước bơm nước li tâm trục ngang mode SLW100-ISW100-125-I động cơ 15 kw công suất 53.3 L/s
