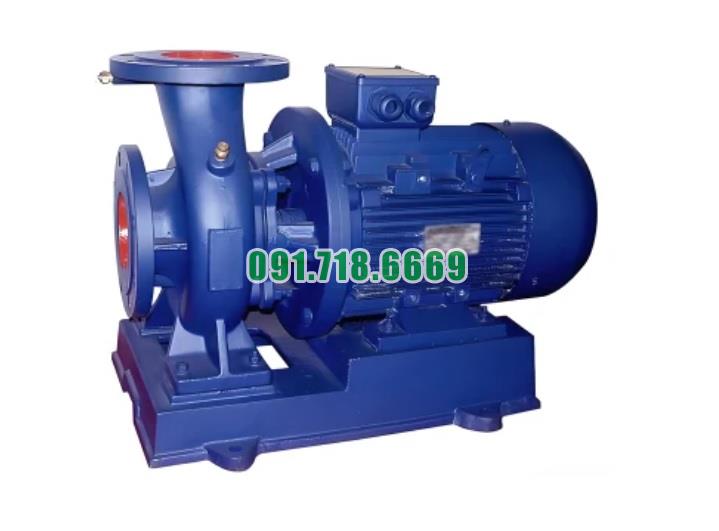

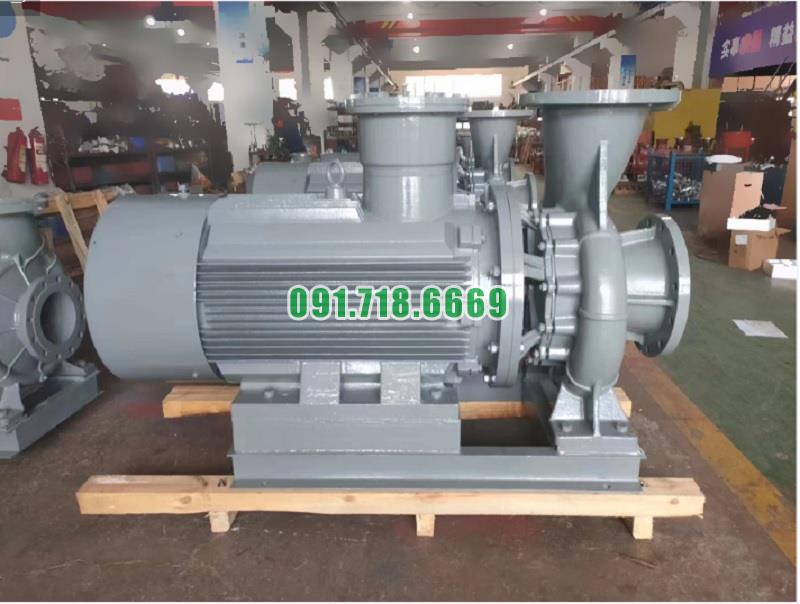

Bơm nước trục ngang SLW-ISW40-100 gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước trục ngang SLW-ISW40-100 được thiết kế với các bộ phận chính sau đây, mỗi bộ phận đóng vai trò quan trọng trong quá trình hoạt động của bơm:

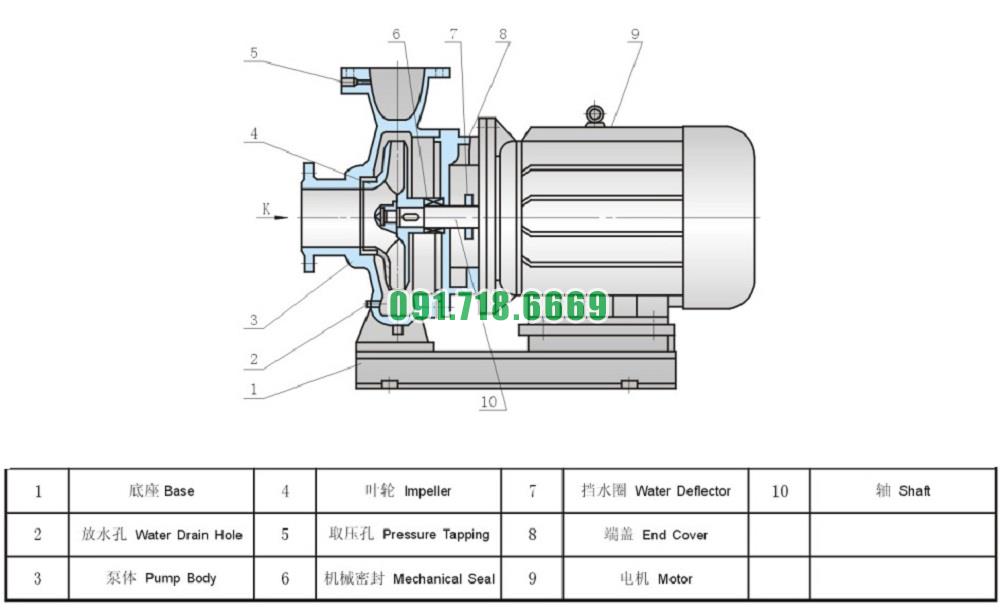

Cấu tạo chi tiết của bơm nước trục ngang SLW-ISW40-100:
Thân máy (Casing):
- Vai trò: Thân máy là phần bao bọc bên ngoài của bơm, có chức năng hướng dẫn dòng chảy của nước.
- Vật liệu: Thường là gang hoặc thép không gỉ để chịu được áp suất và ma sát trong quá trình vận hành.
Cánh quạt (Impeller):
- Vai trò: Là bộ phận chủ yếu tạo ra lực ly tâm để hút và đẩy nước. Cánh quạt quay trong lòng thân máy để tạo dòng chảy nước.
- Thiết kế: Được thiết kế đặc biệt để tối ưu hóa hiệu suất bơm, với số lượng và hình dạng cánh quạt được điều chỉnh để đạt lưu lượng và áp suất mong muốn.
Vỏ (Volute):
- Vai trò: Là phần nối tiếp sau cánh quạt, giúp tăng áp suất nước trước khi đưa ra ống xả.
- Cấu trúc: Vỏ thường có thiết kế cầu hình để tối ưu hóa dòng chảy nước và giảm thiểu tổn thất áp suất.
Phốt cơ khí (Mechanical Seal):
- Vai trò: Là bộ phận chịu lực phớt giữa trục quay của động cơ và thân máy, ngăn nước thấm vào và dầu bôi trơn ra ngoài.
- Thiết kế: Bao gồm một bộ phận chặn và một bộ phận chuyển động để đảm bảo kín nước và ngăn cản ma sát giữa các bộ phận di chuyển.
Trục (Shaft):
- Vai trò: Là trục nối động cơ và cánh quạt, truyền động quay từ động cơ sang cánh quạt để tạo lực ly tâm.
- Chất liệu: Thường là thép không gỉ hoặc thép chịu mài mòn để đảm bảo độ bền và độ chính xác trong quá trình vận hành.
Động cơ (Motor):
- Vai trò: Là nguồn cấp năng lượng để vận hành bơm.
- Công suất: Trong trường hợp này, động cơ có công suất 0.55 kW, phù hợp với yêu cầu của bơm SLW-ISW40-100.
Tính năng và lợi ích:
Tối ưu hóa hiệu suất: Thiết kế các bộ phận nhằm đạt hiệu suất cao nhất, giảm thiểu tổn thất năng lượng và chi phí vận hành.
Độ bền và ổn định: Với vật liệu chất lượng cao và công nghệ sản xuất tiên tiến, bơm SLW-ISW40-100 có tuổi thọ dài và khả năng hoạt động ổn định.
Dễ dàng bảo trì và sửa chữa: Thiết kế đơn giản và các bộ phận dễ thay thế giúp giảm thiểu thời gian dừng máy và chi phí bảo trì.
Bơm nước trục ngang SLW-ISW40-100 được thiết kế để cung cấp hiệu suất và độ tin cậy cao trong các ứng dụng đa dạng từ dân dụng đến công nghiệp và nông nghiệp.

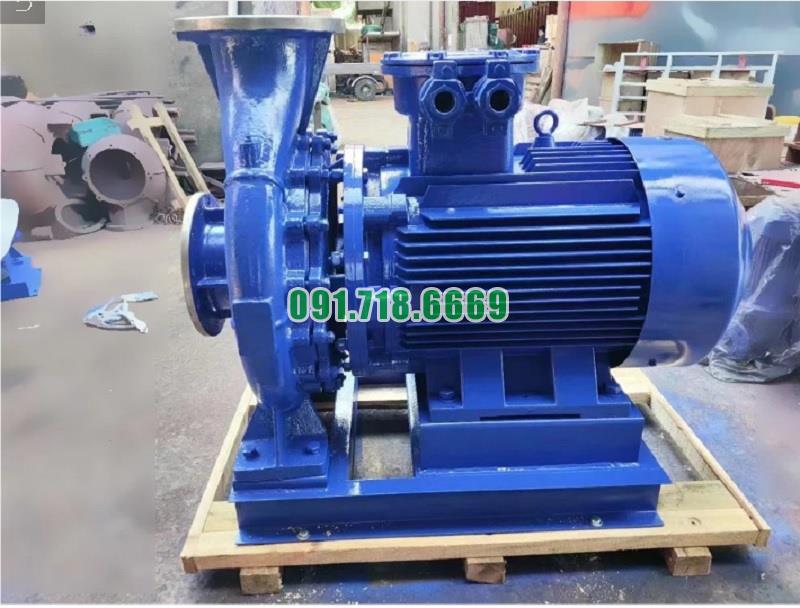

Bơm nước trục ngang SLW-ISW40-100 có chung một đế và được cách ly bằng bộ cách ly rung JG
Bơm nước trục ngang SLW-ISW40-100 là một loại bơm nước được sử dụng để cung cấp nước trong các hệ thống cấp nước công nghiệp và dân dụng. Đây là loại bơm có trục ngang, có thể có chung một đế (baseplate) để giữ cho các thành phần của bơm được gắn kết chắc chắn và vận hành ổn định.
Bộ cách ly rung JG (vibration isolation set) được sử dụng để giảm thiểu và cách ly các rung động từ bơm truyền vào các cấu trúc xung quanh. Cụ thể, bộ cách ly rung JG có các tác dụng chính sau:
Giảm rung động: Bơm nước khi hoạt động sẽ tạo ra các rung động do sự dao động của các bộ phận trong bơm và do sự lưu thông của chất lỏng. Những rung động này có thể làm ảnh hưởng đến cấu trúc xung quanh và làm giảm hiệu quả hoạt động của bơm. Bộ cách ly rung JG giúp hấp thụ và giảm thiểu các rung động này, từ đó giảm tiếng ồn và đảm bảo sự ổn định của hệ thống.
Bảo vệ cấu trúc: Các rung động mạnh có thể gây tổn hại đến cấu trúc bơm và các thiết bị kết nối. Bộ cách ly rung JG giúp bảo vệ các cấu trúc này khỏi các tác động môi trường do rung động.
Nâng cao hiệu suất: Bằng cách giảm thiểu rung động, bộ cách ly rung JG giúp cải thiện hiệu suất hoạt động của bơm và làm giảm sự mài mòn, gia tăng tuổi thọ của thiết bị.
Tóm lại, bộ cách ly rung JG là một phần không thể thiếu trong hệ thống bơm nước trục ngang SLW-ISW40-100 để đảm bảo hoạt động hiệu quả và bền bỉ của bơm cũng như bảo vệ cơ sở hạ tầng xung quanh.

Điều kiện làm việc bơm nước trục ngang SLW-ISW40-100
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

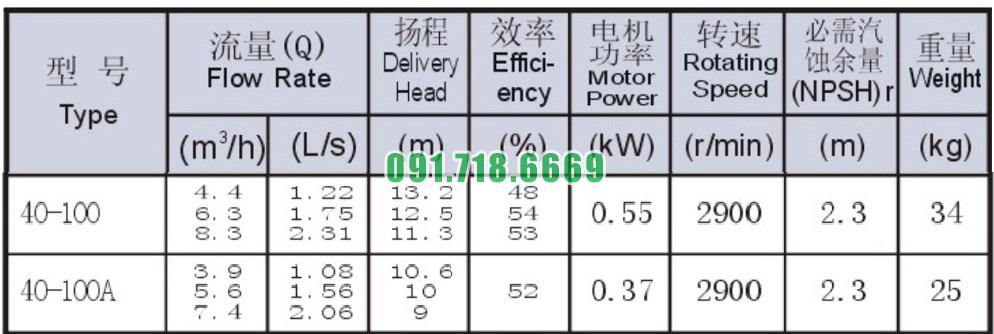

Bảng thông số kỹ thuật bơm nước trục ngang SLW-ISW40-100

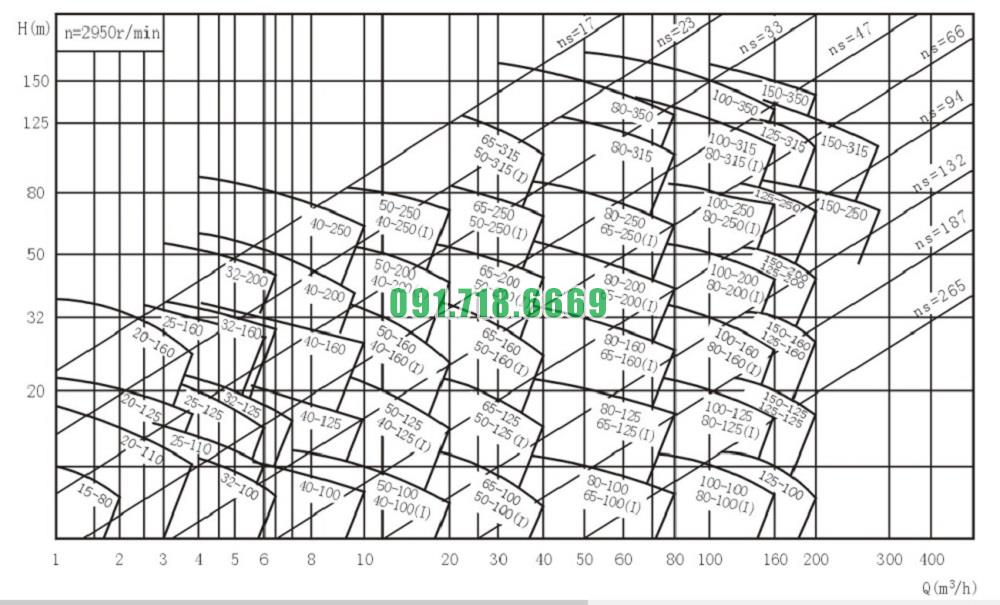

Đường cong hiệu suất bơm nước trục ngang SLW-ISW40-100

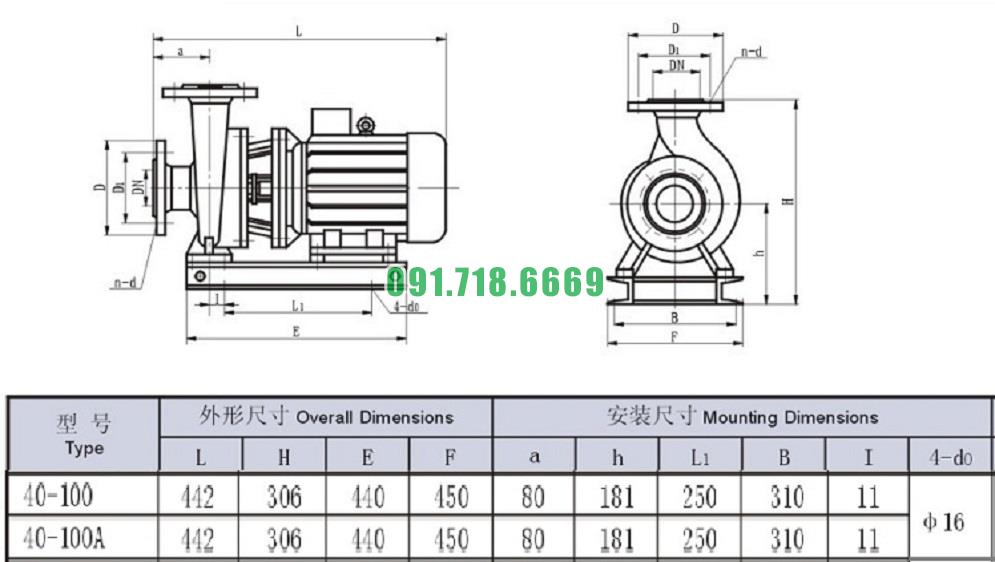

Bản vẽ cấu tạo và kích thước bơm nước trục ngang SLW-ISW40-100
