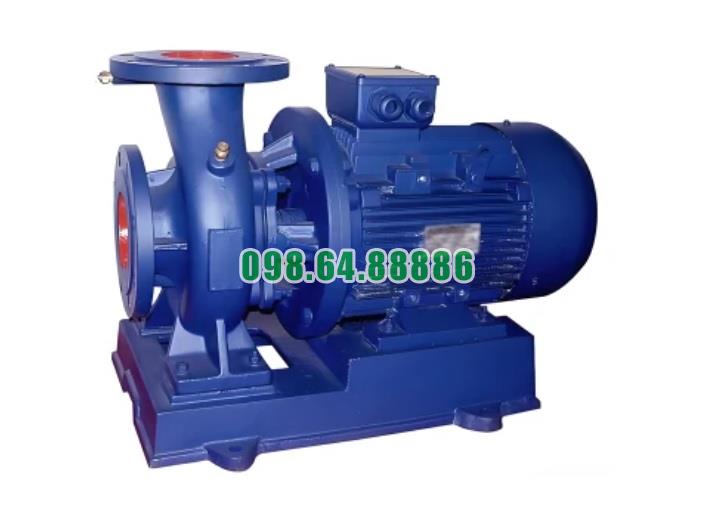

Bơm nước nằm ngang SLW-ISW50-315-I gồm thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác
Bơm nước nằm ngang SLW-ISW50-315-I là một thiết bị quan trọng trong các hệ thống cấp nước và công nghiệp. Dưới đây là cấu tạo chi tiết của bơm, bao gồm các thành phần chính như thân máy, cánh quạt, vỏ, phốt cơ khí và các bộ phận khác.
1. Thân Máy (Housing)
- Vật liệu chế tạo: Thân máy thường được làm từ gang đúc hoặc thép không gỉ, có khả năng chịu mài mòn và ăn mòn cao, đảm bảo độ bền và tuổi thọ của bơm.
- Chức năng: Thân máy giữ vai trò chính trong việc hỗ trợ và giữ vững các bộ phận khác của bơm, đảm bảo chúng hoạt động một cách ổn định và hiệu quả.
- Thiết kế: Thân máy được thiết kế chắc chắn với các kết cấu vững chắc để chịu được áp lực và rung động trong quá trình vận hành.
2. Cánh Quạt (Impeller)
- Vật liệu chế tạo: Cánh quạt thường được làm từ thép không gỉ hoặc các hợp kim chống ăn mòn, đảm bảo khả năng chịu mài mòn tốt.
- Chức năng: Cánh quạt tạo ra lực ly tâm khi quay, giúp hút nước từ nguồn và đẩy nước ra ngoài với áp lực cao.
- Thiết kế: Cánh quạt được thiết kế với các cánh tối ưu hóa để tăng hiệu suất bơm, giảm thiểu tổn thất năng lượng và đảm bảo lưu lượng nước ổn định.
3. Vỏ (Casing)
- Vật liệu chế tạo: Vỏ bơm cũng thường được làm từ gang đúc hoặc thép không gỉ để chống lại ăn mòn và mài mòn.
- Chức năng: Vỏ bơm bao quanh cánh quạt và tạo ra một đường dẫn cho nước, giúp hướng dòng chảy và tạo áp lực.
- Thiết kế: Vỏ bơm được thiết kế với hình dạng và kích thước phù hợp để tối ưu hóa lưu lượng và áp lực nước.
4. Phốt Cơ Khí (Mechanical Seal)
- Vật liệu chế tạo: Phốt cơ khí thường được làm từ các vật liệu chịu mài mòn và chịu nhiệt cao như gốm sứ, than chì hoặc silicon carbide.
- Chức năng: Phốt cơ khí giúp ngăn chặn rò rỉ nước từ trục bơm, đảm bảo hiệu suất bơm và kéo dài tuổi thọ của thiết bị.
- Thiết kế: Phốt cơ khí bao gồm các mặt phẳng tiếp xúc được ép chặt với nhau bằng lò xo hoặc lực từ, tạo ra một con dấu kín khít và hiệu quả.
5. Trục Bơm (Pump Shaft)
- Vật liệu chế tạo: Trục bơm thường được làm từ thép không gỉ hoặc các hợp kim chịu mài mòn.
- Chức năng: Trục bơm truyền động lực từ động cơ đến cánh quạt, giúp cánh quạt quay và tạo ra lực ly tâm cần thiết để bơm nước.
- Thiết kế: Trục bơm được thiết kế để chịu được lực xoắn và rung động trong quá trình vận hành, đảm bảo hoạt động ổn định và bền bỉ.
6. Động Cơ (Motor)
- Công suất: Động cơ của bơm SLW-ISW50-315-I có công suất 30 kW, cung cấp đủ năng lượng để cánh quạt quay với tốc độ cao.
- Chức năng: Động cơ cung cấp lực quay cho trục bơm, giúp cánh quạt hoạt động hiệu quả.
- Thiết kế: Động cơ được thiết kế với hiệu suất cao, tiết kiệm năng lượng và tích hợp hệ thống bảo vệ quá tải và quá nhiệt.
7. Bệ Đỡ (Base Plate)
- Vật liệu chế tạo: Bệ đỡ thường được làm từ thép chắc chắn để đảm bảo độ ổn định.
- Chức năng: Bệ đỡ cung cấp nền tảng vững chắc cho bơm và động cơ, giảm thiểu rung động và tiếng ồn trong quá trình vận hành.
- Thiết kế: Bệ đỡ được thiết kế để dễ dàng lắp đặt và cố định bơm, đảm bảo an toàn và hiệu quả khi sử dụng.
8. Ống Hút và Ống Xả (Suction and Discharge Pipes)
- Vật liệu chế tạo: Các ống hút và xả thường được làm từ thép không gỉ hoặc hợp kim chống ăn mòn.
- Chức năng: Ống hút dẫn nước vào bơm, trong khi ống xả dẫn nước ra khỏi bơm với áp lực cao.
- Thiết kế: Các ống được thiết kế với kích thước và hình dạng phù hợp để tối ưu hóa dòng chảy và áp lực nước.
Bơm nước nằm ngang SLW-ISW50-315-I với cấu tạo gồm thân máy, cánh quạt, vỏ, phốt cơ khí, trục bơm, động cơ, bệ đỡ và các ống hút/xả, được thiết kế tối ưu để đạt hiệu suất cao và bền bỉ trong nhiều ứng dụng khác nhau. Với vật liệu chất lượng cao và thiết kế chắc chắn, bơm này đáp ứng tốt các yêu cầu khắt khe của các hệ thống cấp nước và công nghiệp, đảm bảo hoạt động ổn định và hiệu quả.

Bơm nước nằm ngang SLW-ISW50-315-I có vật liệu làm bằng thép không gỉ IHWB
Bơm nước nằm ngang SLW-ISW50-315-I sử dụng vật liệu thép không gỉ IHWB mang lại nhiều ưu điểm vượt trội, giúp nâng cao hiệu suất và độ bền của thiết bị. Dưới đây là các ưu điểm chi tiết của việc sử dụng vật liệu thép không gỉ IHWB trong bơm nước này.
1. Khả Năng Chống Ăn Mòn Cao
a. Chống Ăn Mòn Hóa Học
- Kháng Axit và Kiềm: Thép không gỉ IHWB có khả năng chống lại sự ăn mòn từ các hóa chất mạnh như axit và kiềm, làm cho bơm thích hợp để sử dụng trong các môi trường công nghiệp hóa chất và xử lý nước thải.
- Bền Vững Trước Tác Động Hóa Học: Với khả năng chống ăn mòn hóa học, bơm nước SLW-ISW50-315-I có thể hoạt động hiệu quả và bền bỉ trong các môi trường chứa nhiều tạp chất ăn mòn.
b. Chống Ăn Mòn Điện Hóa
- Kháng Gỉ Sét: Thép không gỉ IHWB chống lại sự gỉ sét, ngay cả khi tiếp xúc với nước biển hoặc môi trường có độ ẩm cao, giúp tăng tuổi thọ và độ tin cậy của bơm.
- Bảo Vệ Bề Mặt: Bề mặt thép không gỉ được bảo vệ bởi lớp oxide mỏng, ngăn chặn quá trình oxy hóa và ăn mòn điện hóa.
2. Độ Bền Cao
a. Khả Năng Chịu Lực
- Chịu Được Áp Suất Cao: Thép không gỉ IHWB có độ bền cơ học cao, giúp bơm chịu được áp suất lớn và tải trọng nặng, đảm bảo hoạt động ổn định trong các điều kiện làm việc khắc nghiệt.
- Chống Biến Dạng: Với khả năng chịu lực tốt, vật liệu này giúp bơm duy trì hình dạng và chức năng qua thời gian dài sử dụng, giảm thiểu nguy cơ hỏng hóc do biến dạng cơ học.
b. Khả Năng Chịu Nhiệt
- Kháng Nhiệt Tốt: Thép không gỉ IHWB có khả năng chịu được nhiệt độ cao, phù hợp với các ứng dụng cần bơm nước nóng hoặc các dung dịch nhiệt độ cao.
- Ổn Định Nhiệt: Vật liệu này giữ được tính ổn định về cơ học và hóa học dưới các điều kiện nhiệt độ thay đổi, giúp bơm hoạt động hiệu quả trong môi trường nhiệt độ khắc nghiệt.
3. Dễ Dàng Bảo Dưỡng Và Vệ Sinh
a. Bề Mặt Trơn Láng
- Dễ Dàng Vệ Sinh: Bề mặt thép không gỉ IHWB trơn láng, ít bám bẩn và dễ dàng vệ sinh, giúp duy trì điều kiện vệ sinh tốt trong các ứng dụng thực phẩm và dược phẩm.
- Kháng Vi Khuẩn: Khả năng chống vi khuẩn tốt của thép không gỉ giúp ngăn ngừa sự phát triển của vi khuẩn và nấm mốc, đảm bảo an toàn vệ sinh trong quá trình sử dụng.
b. Bảo Dưỡng Đơn Giản
- Ít Yêu Cầu Bảo Trì: Thép không gỉ IHWB ít bị ảnh hưởng bởi các yếu tố môi trường, giảm thiểu nhu cầu bảo trì và sửa chữa thường xuyên.
- Thay Thế Dễ Dàng: Khi cần thiết, việc thay thế các bộ phận thép không gỉ cũng đơn giản hơn do tính phổ biến và khả năng tương thích của vật liệu này.
4. Tính Thẩm Mỹ Cao
a. Vẻ Ngoài Sáng Bóng
- Thẩm Mỹ Tốt: Thép không gỉ IHWB có vẻ ngoài sáng bóng và đẹp mắt, phù hợp cho các ứng dụng yêu cầu tính thẩm mỹ cao như trong ngành công nghiệp thực phẩm, y tế và dân dụng.
- Bền Màu: Bề mặt sáng bóng của thép không gỉ không bị phai màu theo thời gian, giúp duy trì vẻ ngoài mới mẻ và chuyên nghiệp cho thiết bị.
b. Khả Năng Tùy Biến
- Dễ Dàng Gia Công: Thép không gỉ IHWB có thể dễ dàng gia công và tạo hình, cho phép thiết kế linh hoạt và tùy biến theo yêu cầu của khách hàng và các ứng dụng cụ thể.
5. An Toàn Và Thân Thiện Với Môi Trường
a. Không Gây Độc Hại
- An Toàn Cho Sức Khỏe: Thép không gỉ IHWB không chứa các thành phần độc hại, an toàn cho sức khỏe con người, phù hợp cho các ứng dụng trong ngành thực phẩm và y tế.
- Không Gây Ô Nhiễm: Vật liệu này không gây ô nhiễm môi trường, có thể tái chế hoàn toàn, góp phần bảo vệ môi trường sống.
b. Tuân Thủ Quy Chuẩn An Toàn
- Đạt Chuẩn Vệ Sinh: Thép không gỉ IHWB đáp ứng các tiêu chuẩn vệ sinh và an toàn quốc tế, đảm bảo chất lượng và độ an toàn cho người sử dụng.
Vật liệu thép không gỉ IHWB trong bơm nước nằm ngang SLW-ISW50-315-I mang lại nhiều ưu điểm vượt trội, bao gồm khả năng chống ăn mòn cao, độ bền cơ học và nhiệt tốt, dễ dàng bảo dưỡng và vệ sinh, tính thẩm mỹ cao, và an toàn cho sức khỏe và môi trường. Những ưu điểm này không chỉ giúp bơm hoạt động hiệu quả và bền bỉ mà còn đảm bảo an toàn và tiện lợi cho người sử dụng, làm cho bơm SLW-ISW50-315-I trở thành lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp và dân dụng.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-315-I
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

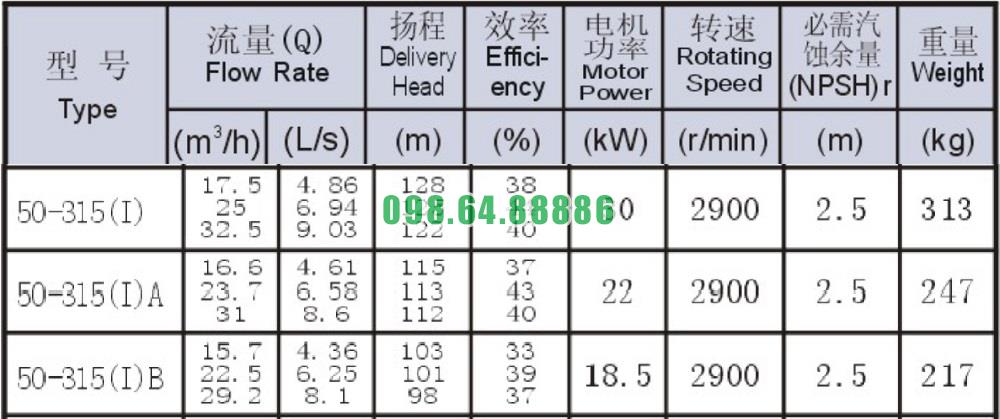

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-315-I

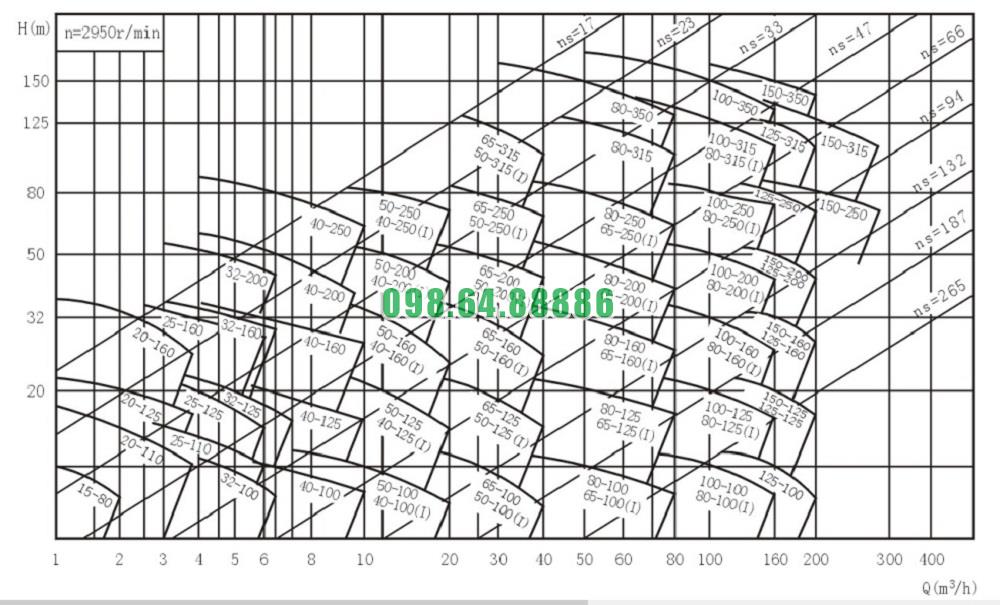

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-315-I

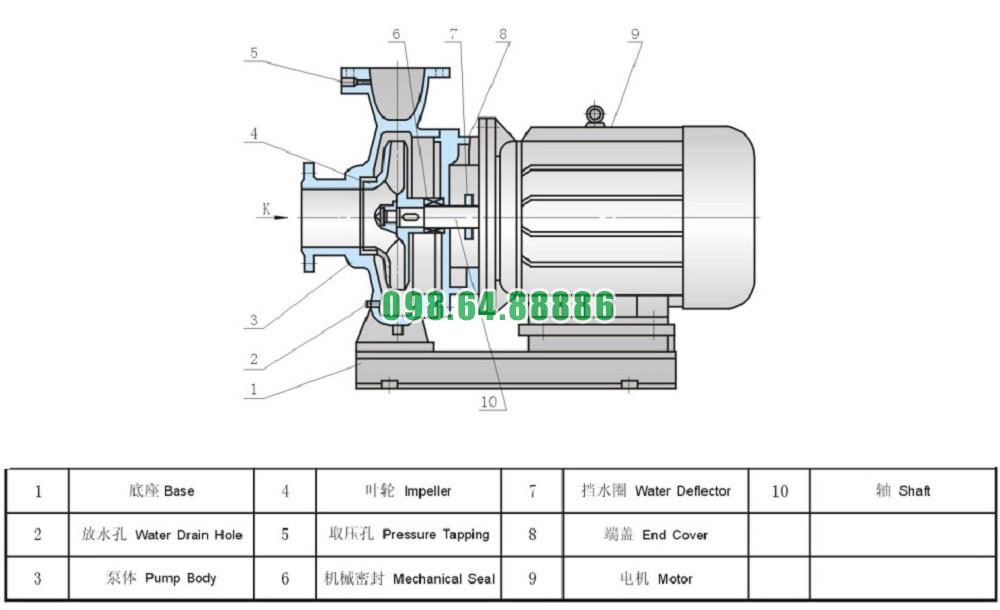

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-315-I
