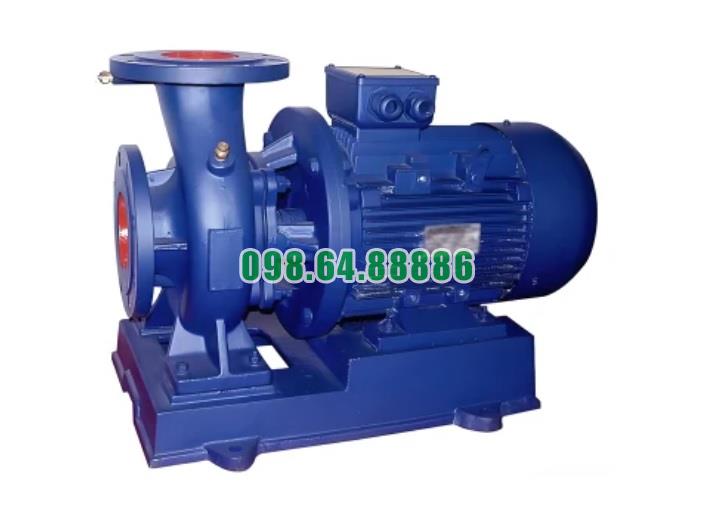

Bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw gồm máy bơm, động cơ và đế

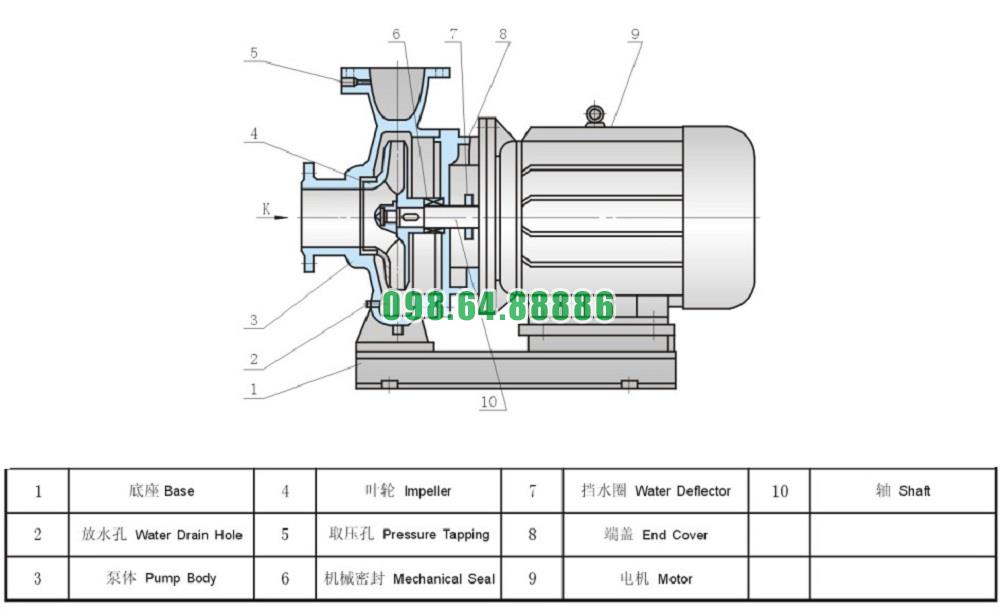

Bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kW có cấu tạo cơ bản gồm ba phần chính: máy bơm, động cơ và đế. Dưới đây là chi tiết về từng phần:
1. Máy Bơm (Pump Assembly)
- Thân Máy (Pump Casing): Là phần chứa và dẫn hướng dòng nước. Thân máy được làm từ vật liệu chịu áp lực và mài mòn như gang, thép không gỉ hoặc hợp kim đặc biệt.
- Cánh Quạt (Impeller): Tạo ra dòng nước bằng cách chuyển động xoay. Cánh quạt thường được làm từ đồng hoặc hợp kim chống ăn mòn.
- Vỏ Bơm (Pump Cover): Bao phủ cánh quạt và thân máy, giúp giữ nước bên trong và bảo vệ các bộ phận nội bộ. Có thiết kế dễ tháo lắp để bảo trì.
- Phốt Cơ Khí (Mechanical Seal): Ngăn nước rò rỉ ra ngoài qua trục bơm. Phốt cơ khí thường được làm từ vật liệu chịu mài mòn và áp lực cao.
2. Động Cơ (Electric Motor)
- Chức Năng: Cung cấp năng lượng cho bơm thông qua chuyển động xoay của trục động cơ.
- Công Suất: Đối với SLW-ISW50-200, động cơ có công suất 5.5 kW. Động cơ này thường là loại động cơ không đồng bộ ba pha, đảm bảo hiệu suất và độ bền.
- Cấu Tạo: Động cơ bao gồm cuộn dây stator (phần tĩnh) và rotor (phần quay). Động cơ được bảo vệ bằng lớp vỏ bọc chắc chắn và có hệ thống làm mát.
- Bảng Điều Khiển: Có thể đi kèm với bảng điều khiển hoặc công tắc khởi động để điều chỉnh và bảo vệ động cơ khỏi quá tải.
3. Đế (Base Plate)
- Chức Năng: Đế là cấu trúc hỗ trợ, giữ cố định máy bơm và động cơ, giúp giảm rung lắc và đảm bảo tính ổn định trong quá trình hoạt động.
- Chất Liệu: Thường được làm từ thép hoặc hợp kim nhôm. Đế phải đủ chắc chắn để chịu được trọng lượng của máy bơm và động cơ.
- Thiết Kế: Đế có thể được thiết kế để dễ dàng lắp đặt và điều chỉnh, với các lỗ để bắt vít hoặc bulông cố định máy bơm và động cơ lên nền hoặc khung lắp đặt.
Tổng Quan
- Kết Nối: Máy bơm và động cơ được kết nối thông qua một trục nối, cho phép động cơ truyền động quay đến cánh quạt của bơm.
- Hệ Thống Làm Mát: Động cơ và máy bơm thường có hệ thống làm mát, như quạt hoặc tản nhiệt, để giữ cho thiết bị hoạt động trong điều kiện nhiệt độ tối ưu.
Cấu tạo này giúp bơm hoạt động hiệu quả, ổn định và dễ bảo trì trong các ứng dụng công nghiệp và dân dụng

Bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw ứng dụng trong luyện kim, điện, sản xuất giấy
Bơm nước nằm ngang SLW-ISW50-200 có công suất 5.5 kW rất hữu ích trong nhiều ứng dụng công nghiệp, bao gồm luyện kim, ngành điện và sản xuất giấy. Dưới đây là chi tiết về các ứng dụng cụ thể trong các lĩnh vực này:
1. Ngành Luyện Kim
a. Cấp Nước Làm Mát
- Chức năng: Trong ngành luyện kim, bơm SLW-ISW50-200 được sử dụng để cấp nước cho hệ thống làm mát của các thiết bị và lò luyện. Quá trình luyện kim tạo ra nhiều nhiệt độ cao, vì vậy cần một hệ thống làm mát hiệu quả để giữ cho các thiết bị không bị quá nhiệt.
- Cấu tạo: Bơm có thể xử lý nước với các tính chất khác nhau, bao gồm nước chứa các tạp chất hoặc chất lỏng có tính ăn mòn nhẹ. Vòng đệm và phốt trục giúp đảm bảo bơm hoạt động ổn định trong môi trường này.
b. Xử Lý Nước Thải
- Chức năng: Bơm cũng được dùng để xử lý nước thải trong quá trình luyện kim, nơi nước có thể chứa các hợp chất kim loại nặng và các chất thải công nghiệp khác.
- Chất liệu: Các bộ phận tiếp xúc với nước thải được làm từ hợp kim cứng để chịu được sự ăn mòn và mài mòn.
2. Ngành Điện
a. Cấp Nước Cho Hệ Thống Làm Mát
- Chức năng: Trong ngành điện, bơm SLW-ISW50-200 có thể được sử dụng để cung cấp nước cho hệ thống làm mát của máy phát điện và các thiết bị khác trong nhà máy điện.
- Cấu tạo: Bơm này có khả năng hoạt động ổn định dưới điều kiện làm việc liên tục và có thể chịu được các yếu tố như áp suất và nhiệt độ cao.
b. Cung Cấp Nước Cho Hệ Thống Phòng Cháy Chữa Cháy
- Chức năng: Bơm cũng có thể được sử dụng trong hệ thống phòng cháy chữa cháy của nhà máy điện, đảm bảo có đủ nước để ứng phó với các tình huống khẩn cấp.
- Chất liệu: Chất liệu chống ăn mòn giúp đảm bảo bơm hoạt động hiệu quả trong các điều kiện môi trường khác nhau.
3. Ngành Sản Xuất Giấy
a. Cung Cấp Nước Cho Quy Trình Sản Xuất
- Chức năng: Trong ngành sản xuất giấy, bơm SLW-ISW50-200 được sử dụng để cấp nước cho các quy trình sản xuất, bao gồm việc cung cấp nước cho hệ thống ép và làm sạch bột giấy.
- Cấu tạo: Bơm có thể xử lý nước với các chất lẫn trong như bột giấy và hóa chất xử lý, đảm bảo cung cấp đủ lượng nước cần thiết cho quy trình.
b. Xử Lý Nước Thải
- Chức năng: Bơm cũng có thể được dùng để xử lý nước thải từ quá trình sản xuất giấy, nơi nước có thể chứa nhiều chất thải hữu cơ và hóa chất.
- Chất liệu: Vòng đệm và phốt trục làm bằng hợp kim cứng đảm bảo khả năng chống ăn mòn và mài mòn trong môi trường nước thải.
Bơm SLW-ISW50-200 với công suất 5.5 kW được thiết kế để đáp ứng nhu cầu trong các ứng dụng công nghiệp khắc nghiệt, với khả năng làm việc ổn định và bền bỉ trong các điều kiện khác nhau.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

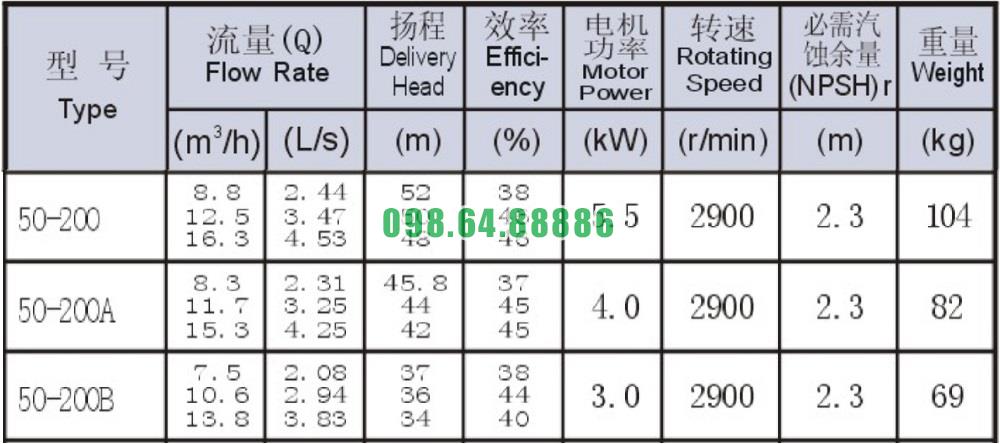

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw

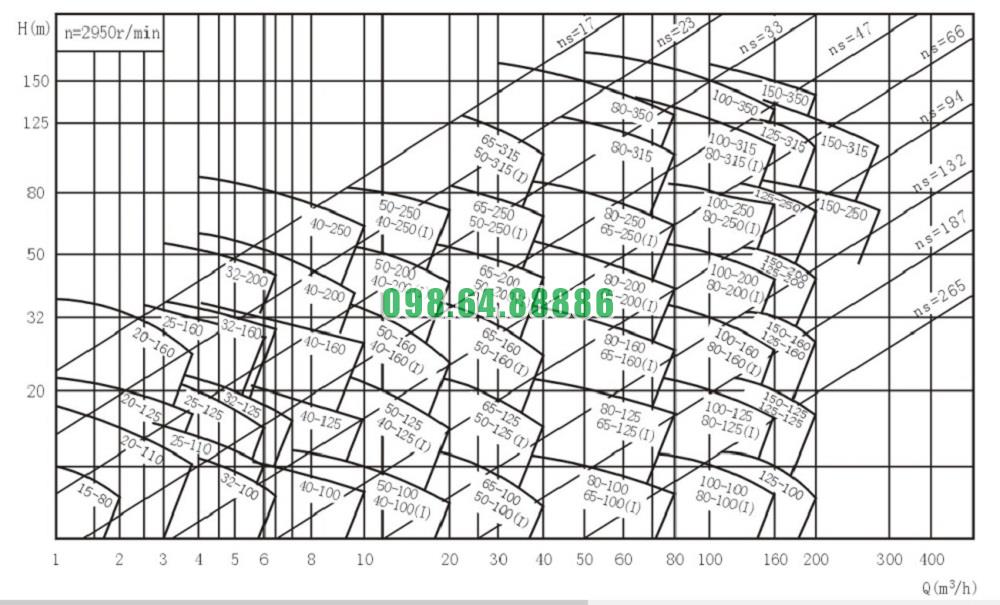

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw

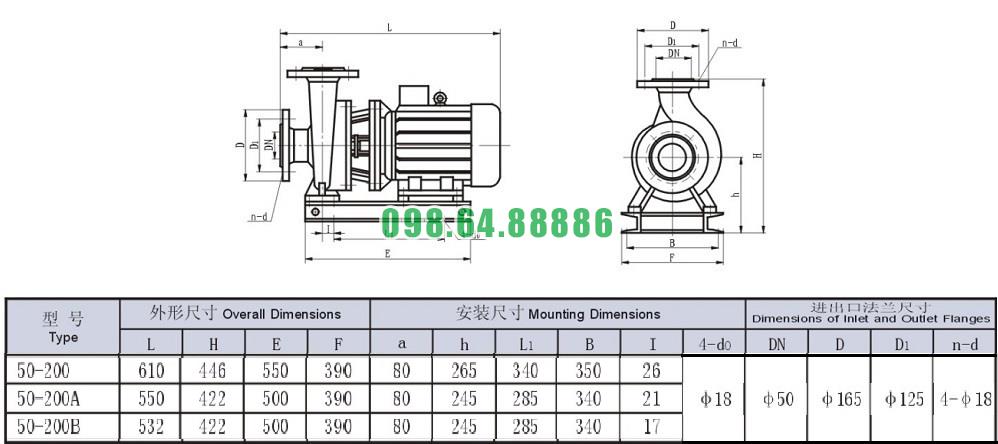

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-200 công suất 5.5 kw
