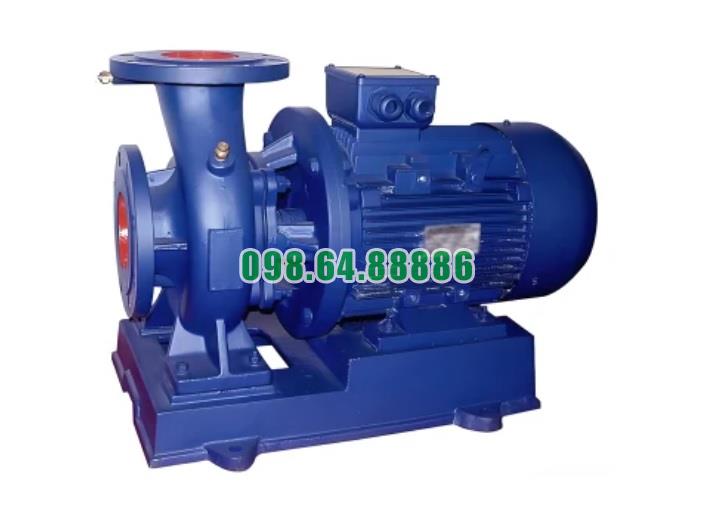

Bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m

Tải báo giá
• Mã SP
: SLW-ISW50-160-I
• Thương hiệu
:
• Bảo hành
: 12 tháng
• Tình trạng
  Liên hệ
Lưu lượng từ 17.5 - 32.5 m3/h hoặc 4.86 - 9.03 L/s, đẩy cao từ 27.5 - 34.4m, năng xuất 54 - 65%, động cơ 4 kw, tốc độ quay 2900 r/min, độ hút sâu 2.5m, khối lượng 74 kg
Đang xử lý...


Thông tin sản phẩm

Cấu tạo và tính năng của bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m

Bơm nước nằm ngang SLW-ISW50-160-I là một thiết bị mạnh mẽ và hiệu quả, được thiết kế để cung cấp nước trong nhiều ứng dụng công nghiệp và dân dụng. Với khả năng hút sâu đến 2.5m, bơm này mang lại nhiều lợi ích và tính năng nổi bật. Dưới đây là mô tả chi tiết về cấu tạo và tính năng của bơm nước này.

1. Cấu Tạo của Bơm Nước Nằm Ngang SLW-ISW50-160-I

1.1. Thân Bơm (Pump Casing)

  • Vật Liệu: Thân bơm được làm từ gang đúc hoặc thép không gỉ, có khả năng chống ăn mòn và chịu lực tốt, đảm bảo độ bền cao.
  • Thiết Kế Tách Đôi (Split-Case): Thân bơm có thiết kế tách đôi, cho phép dễ dàng truy cập vào các bộ phận bên trong để bảo trì và sửa chữa mà không cần tháo rời toàn bộ bơm khỏi hệ thống.
  • Cửa Hút Ngang và Cửa Xả Thẳng Đứng: Cửa hút nằm ngang giúp tối ưu hóa dòng chảy khi nước đi vào bơm, giảm thiểu tổn thất áp suất, trong khi cửa xả hướng lên thẳng đứng giúp tăng áp lực nước khi ra khỏi bơm.

1.2. Cánh Bơm (Impeller)

  • Vật Liệu: Cánh bơm được làm từ thép không gỉ hoặc hợp kim gang, đảm bảo độ bền và khả năng chống ăn mòn cao.
  • Thiết Kế Tối Ưu: Cánh bơm được thiết kế với các lá cánh nghiêng, giúp tối ưu hóa lưu lượng và áp lực nước, giảm thiểu tổn thất năng lượng và tăng hiệu suất bơm.
  • Hiệu Suất Cao: Cánh bơm quay với tốc độ 2900 r/min, tạo ra lực đẩy mạnh mẽ và đảm bảo hiệu suất cao với lưu lượng từ 17.5 m³/h đến 32.5 m³/h.

1.3. Trục Bơm (Pump Shaft)

  • Vật Liệu: Trục bơm được làm từ thép không gỉ hoặc thép hợp kim, có độ bền cao và khả năng chống ăn mòn tốt.
  • Truyền Động Hiệu Quả: Trục bơm truyền động từ động cơ đến cánh bơm, đảm bảo cánh bơm quay trơn tru và tạo ra lực đẩy nước mạnh mẽ.

1.4. Phớt Cơ Khí (Mechanical Seal)

  • Chức Năng: Phớt cơ khí giúp ngăn chặn sự rò rỉ của nước ra ngoài, bảo vệ động cơ và các bộ phận bên trong khỏi hư hại.
  • Vật Liệu Chịu Mài Mòn: Phớt cơ khí được làm từ các vật liệu chịu mài mòn như gốm, graphite, hoặc carbide silicon, đảm bảo độ bền và khả năng chịu áp lực cao.

2. Động Cơ (Motor)

  • Công Suất 4 kW: Động cơ mạnh mẽ cung cấp đủ năng lượng để bơm hoạt động hiệu quả, đảm bảo lưu lượng và áp lực nước cần thiết.
  • Điện Áp: 380V/50Hz, phù hợp với lưới điện công nghiệp tiêu chuẩn.
  • Hiệu Quả Năng Lượng: Động cơ được thiết kế để sử dụng năng lượng hiệu quả, giảm thiểu tiêu thụ điện năng và chi phí vận hành.
  • Bảo Vệ Động Cơ: Hệ thống bảo vệ quá tải và quá nhiệt giúp ngăn ngừa hư hỏng và kéo dài tuổi thọ của động cơ.

3. Đế Bơm (Pump Base)

  • Vật Liệu Bền Bỉ: Đế bơm thường được làm từ gang hoặc thép, đảm bảo độ bền và khả năng chịu lực tốt.
  • Thiết Kế Ổn Định: Đế bơm được thiết kế chắc chắn và ổn định, giúp bơm hoạt động ổn định và giảm rung động trong quá trình vận hành.
  • Tiết Kiệm Không Gian: Thiết kế nhỏ gọn của đế bơm giúp tiết kiệm không gian lắp đặt, đặc biệt là trong các khu vực có không gian hạn chế.

Tính Năng Nổi Bật của Bơm Nước Nằm Ngang SLW-ISW50-160-I

1. Hiệu Suất Cao và Ổn Định

  • Lưu Lượng Linh Hoạt: Bơm có khả năng cung cấp lưu lượng nước từ 17.5 m³/h đến 32.5 m³/h, đáp ứng nhu cầu sử dụng nước lớn và ổn định cho nhiều ứng dụng khác nhau.
  • Áp Lực Mạnh Mẽ: Với khả năng đẩy nước lên độ cao từ 27.5m đến 34.4m, bơm đảm bảo áp lực nước mạnh mẽ, phục vụ hiệu quả cho các hệ thống cấp nước, chữa cháy, và tưới tiêu.

2. Khả Năng Hút Sâu

  • Độ Hút Sâu 2.5m: Bơm có khả năng hút nước từ độ sâu lên tới 2.5m, phù hợp với nhiều ứng dụng cần hút nước từ các bể chứa sâu hoặc nguồn nước thấp.

3. Độ Tin Cậy Cao và Bền Bỉ

  • Vật Liệu Cao Cấp: Thân bơm và các bộ phận chính được làm từ vật liệu chống ăn mòn như thép không gỉ và gang đúc, đảm bảo bơm hoạt động bền bỉ trong các môi trường khắc nghiệt.
  • Phớt Cơ Khí Chất Lượng Cao: Phớt cơ khí giúp ngăn chặn sự rò rỉ của nước, bảo vệ các bộ phận bên trong khỏi hư hại và đảm bảo an toàn khi vận hành.
  • Hệ Thống Vòng Bi Chất Lượng: Vòng bi được bôi trơn và bảo vệ tốt, kéo dài tuổi thọ và giảm thiểu sự cố hư hỏng.

4. Dễ Dàng Bảo Trì và Sửa Chữa

  • Cấu Trúc Tách Đôi: Thiết kế thân bơm tách đôi cho phép dễ dàng truy cập vào các bộ phận bên trong để bảo trì và sửa chữa mà không cần tháo rời toàn bộ bơm.
  • Phụ Tùng Dễ Tìm Kiếm: Các phụ tùng và linh kiện dễ dàng tìm kiếm trên thị trường, giúp việc thay thế và sửa chữa trở nên đơn giản hơn.
  • Giảm Thời Gian Ngừng Hoạt Động: Thiết kế dễ bảo trì giúp giảm thiểu thời gian ngừng hoạt động của hệ thống, đảm bảo hiệu suất làm việc liên tục.

5. Giảm Tiếng Ồn và Rung Động

  • Hoạt Động Êm Ái: Động cơ và các bộ phận bên trong được thiết kế để giảm thiểu tiếng ồn và rung động, đảm bảo môi trường làm việc yên tĩnh và thoải mái.
  • Tăng Độ Bền: Giảm thiểu rung động không chỉ làm giảm tiếng ồn mà còn giúp các bộ phận cơ khí ít bị mài mòn, kéo dài tuổi thọ của bơm.

6. Tính Linh Hoạt Trong Lắp Đặt và Sử Dụng

  • Cửa Hút Ngang và Cửa Xả Thẳng Đứng: Thiết kế cửa hút ngang giúp tối ưu hóa dòng chảy khi nước đi vào bơm, giảm thiểu tổn thất áp suất, trong khi cửa xả hướng lên thẳng đứng giúp tăng áp lực nước khi ra khỏi bơm.
  • Lắp Đặt Linh Hoạt: Cấu trúc nhỏ gọn cho phép lắp đặt bơm trong nhiều cấu hình và vị trí khác nhau, phù hợp với các điều kiện thực tế tại công trình.
  • Dễ Dàng Kết Nối: Thiết kế cửa hút và cửa xả giúp dễ dàng kết nối với các đường ống và hệ thống cấp nước, tối ưu hóa không gian lắp đặt.

Những lỗi thường gặp của bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m

Bơm nước nằm ngang SLW-ISW50-160-I với độ hút sâu 2.5m có thể gặp một số vấn đề trong quá trình vận hành. Dưới đây là các lỗi thường gặp cùng với nguyên nhân và giải pháp khắc phục.

1. Lưu Lượng Nước Giảm hoặc Không Đủ

a. Nguyên Nhân
  • Bơm bị nghẹt: Ống hút hoặc cánh bơm bị tắc nghẽn do cặn bẩn, rác hoặc chất lắng đọng.
  • Rò rỉ không khí: Hệ thống ống hút bị rò rỉ, khiến không khí xâm nhập vào ống và giảm hiệu suất hút nước.
  • Mực nước nguồn quá thấp: Mực nước ở nguồn không đủ để bơm hoạt động hiệu quả.
b. Giải Pháp
  • Làm sạch ống hút và cánh bơm: Kiểm tra và làm sạch ống hút, cánh bơm để loại bỏ cặn bẩn và rác.
  • Kiểm tra và sửa chữa rò rỉ: Xác định vị trí rò rỉ không khí trong hệ thống ống hút và sửa chữa.
  • Đảm bảo mực nước nguồn: Kiểm tra mực nước ở nguồn và đảm bảo đủ để bơm hoạt động.

2. Áp Suất Nước Không Ổn Định

a. Nguyên Nhân
  • Cánh bơm bị mòn: Cánh bơm bị mòn hoặc hư hỏng, ảnh hưởng đến hiệu suất bơm.
  • Biến đổi lưu lượng: Lưu lượng nước trong hệ thống biến đổi do thay đổi trong nhu cầu sử dụng hoặc sự cố trong hệ thống cấp nước.
b. Giải Pháp
  • Thay thế cánh bơm: Kiểm tra cánh bơm và thay thế nếu bị mòn hoặc hư hỏng.
  • Điều chỉnh hệ thống cấp nước: Điều chỉnh hệ thống cấp nước để đảm bảo lưu lượng ổn định.

3. Tiếng Ồn và Rung Động Bất Thường

a. Nguyên Nhân
  • Mòn vòng bi: Vòng bi trong bơm bị mòn, gây ra tiếng ồn và rung động bất thường.
  • Lắp đặt không đúng cách: Bơm hoặc hệ thống ống dẫn nước không được lắp đặt đúng cách, gây rung động và tiếng ồn.
b. Giải Pháp
  • Thay thế vòng bi: Kiểm tra và thay thế vòng bi nếu bị mòn hoặc hư hỏng.
  • Kiểm tra và lắp đặt lại: Kiểm tra việc lắp đặt bơm và hệ thống ống dẫn, đảm bảo mọi thứ được lắp đặt đúng cách và chặt chẽ.

4. Bơm Nóng Quá Mức

a. Nguyên Nhân
  • Ma sát quá mức: Ma sát giữa các bộ phận trong bơm quá lớn do thiếu dầu bôi trơn hoặc hư hỏng cơ học.
  • Quá tải: Bơm hoạt động quá tải, gây nhiệt độ tăng cao.
b. Giải Pháp
  • Kiểm tra và bôi trơn: Kiểm tra các bộ phận của bơm và bôi trơn đúng cách để giảm ma sát.
  • Điều chỉnh tải: Điều chỉnh hoạt động của bơm để tránh quá tải.

5. Rò Rỉ Nước

a. Nguyên Nhân
  • Phốt trục bị hỏng: Phốt trục bị mòn hoặc hư hỏng, gây rò rỉ nước.
  • Kết nối không chặt chẽ: Các kết nối giữa bơm và ống dẫn nước không chặt chẽ, gây rò rỉ.
b. Giải Pháp
  • Thay thế phốt trục: Kiểm tra và thay thế phốt trục nếu bị hỏng hoặc mòn.
  • Kiểm tra và siết chặt kết nối: Kiểm tra các kết nối và siết chặt nếu cần thiết.

6. Bơm Không Khởi Động Được

a. Nguyên Nhân
  • Vấn đề về điện: Mất điện hoặc sự cố trong hệ thống điện cung cấp cho bơm.
  • Động cơ hỏng: Động cơ bị hỏng hoặc có vấn đề kỹ thuật.
b. Giải Pháp
  • Kiểm tra nguồn điện: Kiểm tra nguồn điện và đảm bảo rằng hệ thống điện hoạt động bình thường.
  • Kiểm tra và sửa chữa động cơ: Kiểm tra động cơ và sửa chữa hoặc thay thế nếu cần thiết.

Bơm nước nằm ngang SLW-ISW50-160-I có thể gặp một số vấn đề trong quá trình vận hành như giảm lưu lượng, áp suất không ổn định, tiếng ồn và rung động, nóng quá mức, rò rỉ nước và không khởi động được. Việc nhận biết sớm các dấu hiệu và nguyên nhân của các lỗi này, cũng như thực hiện các giải pháp khắc phục kịp thời, sẽ giúp duy trì hiệu suất và kéo dài tuổi thọ của bơm

Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m


1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

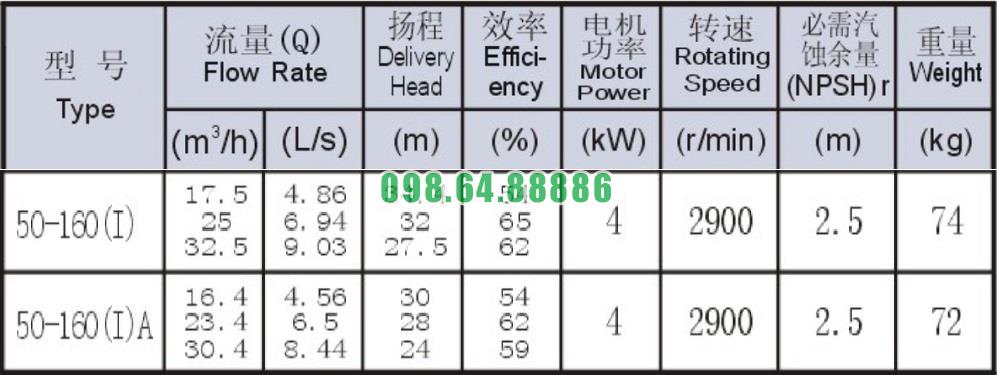

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m

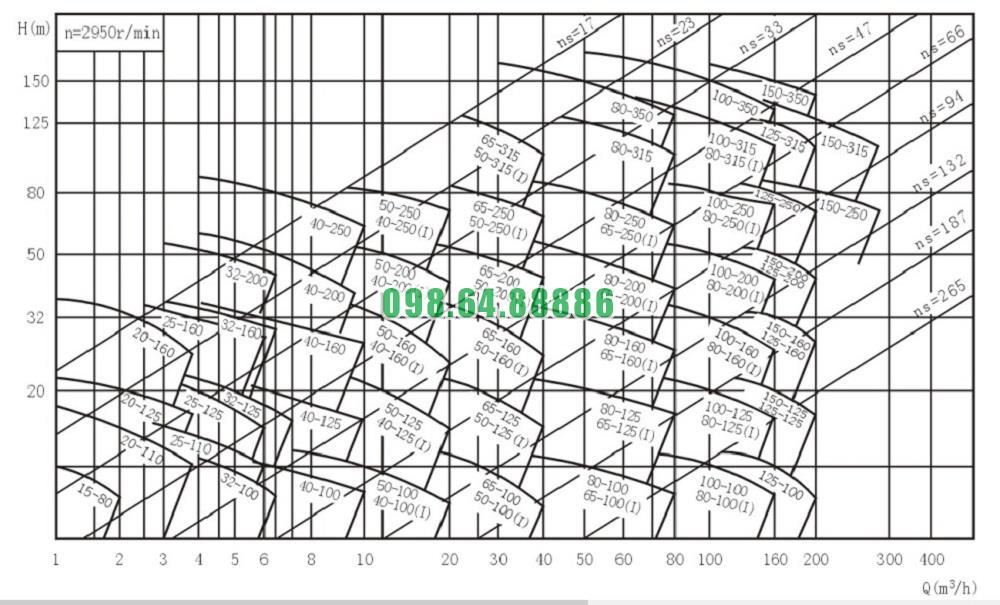

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m

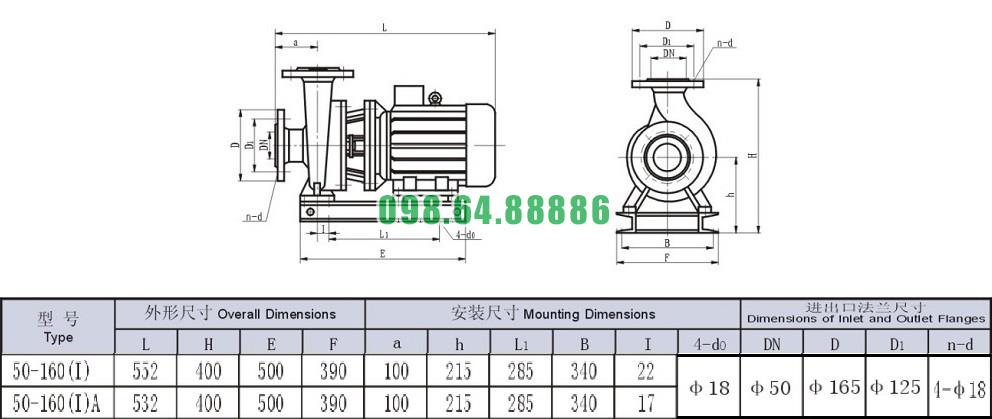

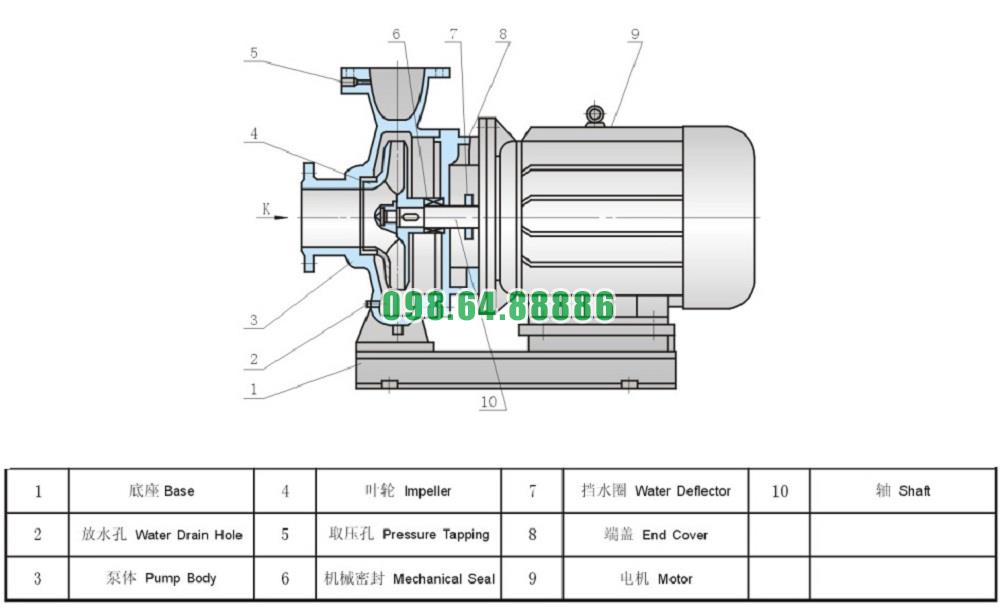

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-160-I độ hút sâu 2.5m
