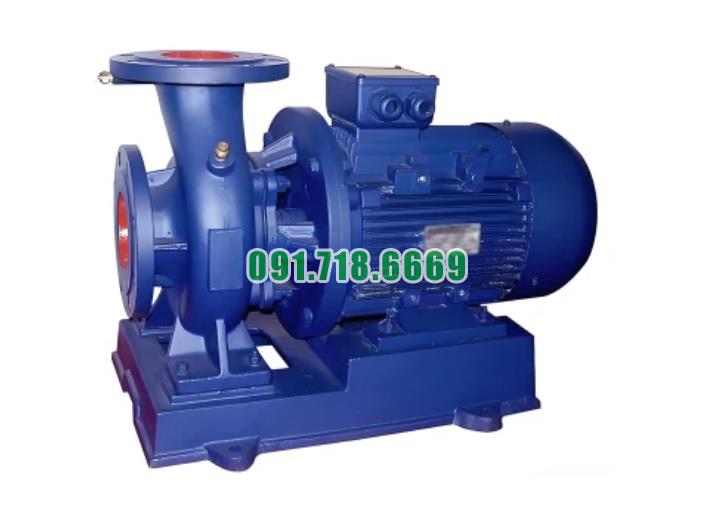

Cấu tạo và tính năng của bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m
Bơm nước nằm ngang SLW-ISW50-100 với độ hút sâu 2.3m là một thiết bị quan trọng trong các hệ thống cấp nước và xử lý nước. Dưới đây là cấu tạo và tính năng chi tiết của bơm này:

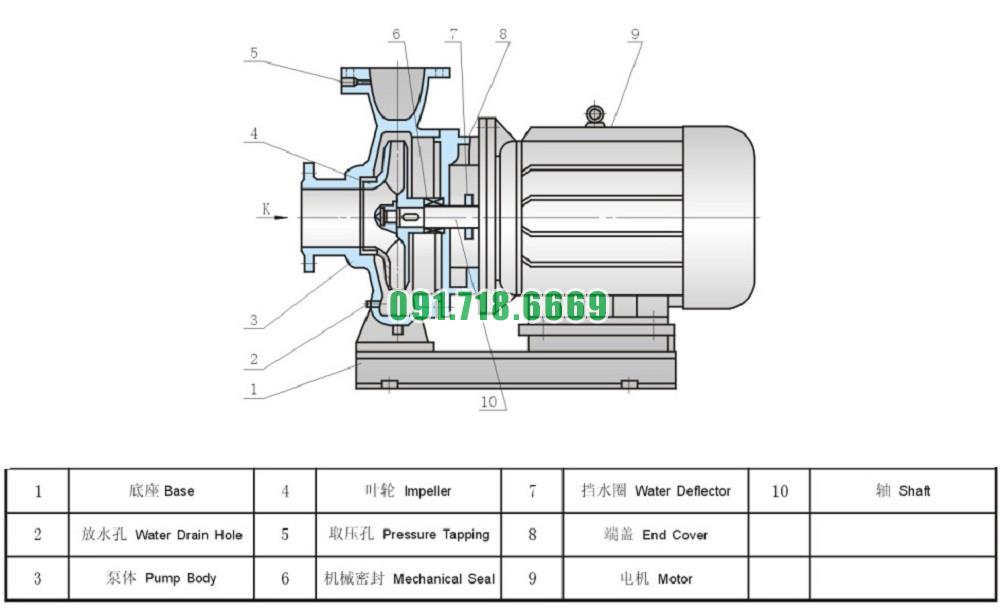

1. Cấu Tạo
1.1. Thân Bơm
- Chất Liệu: Thân bơm thường được làm từ gang, thép không gỉ hoặc vật liệu chịu ăn mòn khác, đảm bảo độ bền và khả năng chống lại các tác động từ môi trường và chất lỏng bơm.
- Thiết Kế: Thiết kế nằm ngang giúp bơm có kích thước nhỏ gọn, dễ lắp đặt và bảo trì, đồng thời giảm rung động và tiếng ồn trong quá trình vận hành.
1.2. Cánh Quạt (Impeller)
- Chất Liệu: Cánh quạt được chế tạo từ vật liệu chống mài mòn và ăn mòn như đồng thau, inox, hoặc các hợp kim đặc biệt.
- Chức Năng: Cánh quạt chịu trách nhiệm chuyển đổi năng lượng cơ học từ động cơ thành năng lượng động học của chất lỏng, giúp tăng cường lưu lượng và áp suất nước.
1.3. Casing (Vỏ Bơm)
- Chất Liệu: Vỏ bơm thường được làm từ gang hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong bơm khỏi các yếu tố bên ngoài.
- Thiết Kế: Vỏ bơm được thiết kế để dễ dàng tháo lắp và bảo trì, đồng thời hỗ trợ các kết nối đường ống vào và ra của bơm.
1.4. Trục Bơm
- Chất Liệu: Trục bơm thường được làm từ thép không gỉ hoặc vật liệu chống mài mòn.
- Chức Năng: Trục bơm truyền động từ động cơ đến cánh quạt, giúp cánh quạt quay và bơm chất lỏng.
1.5. Động Cơ
- Chất Liệu: Động cơ được chế tạo từ các vật liệu chống gỉ sét và chịu nhiệt.
- Công Suất: Động cơ có công suất phù hợp với yêu cầu của bơm, cung cấp năng lượng cần thiết để bơm hoạt động hiệu quả.
1.6. Bộ Phận Điều Chỉnh Áp Suất
- Chức Năng: Một số bơm có bộ phận điều chỉnh áp suất hoặc van xả áp để kiểm soát áp suất và lưu lượng nước, giúp bảo vệ bơm khỏi các áp lực quá mức.
1.7. Đế Bơm
- Chất Liệu: Đế bơm được làm từ các vật liệu chắc chắn, có khả năng chịu lực và giảm rung động.
- Chức Năng: Đế giúp cố định bơm và giảm rung động trong quá trình vận hành.
2. Tính Năng
2.1. Hiệu Suất Cao
- Lưu Lượng: Bơm SLW-ISW50-100 có khả năng cung cấp lưu lượng nước từ 8.8 m³/h đến 16.3 m³/h, đáp ứng nhu cầu của các hệ thống cấp nước và xử lý nước.
- Áp Suất: Với độ hút sâu 2.3m, bơm có khả năng cung cấp áp suất đủ cao để đẩy nước lên các độ cao khác nhau trong hệ thống.
2.2. Độ Hút Sâu
- Khả Năng Hút Nước: Độ hút sâu 2.3m cho phép bơm hoạt động hiệu quả trong các điều kiện có độ sâu hút nước nhỏ, đảm bảo khả năng hút nước từ các nguồn nước thấp hoặc bể chứa nước dưới mặt đất.
2.3. Thiết Kế Nhỏ Gọn
- Kích Thước: Thiết kế nằm ngang giúp bơm có kích thước nhỏ gọn, dễ lắp đặt trong không gian hạn chế và thuận tiện cho việc bảo trì.
- Dễ Dàng Lắp Đặt: Bơm có thiết kế dễ dàng tích hợp vào hệ thống hiện có mà không cần thay đổi cấu trúc lớn.
2.4. Độ Bền Cao
- Chất Liệu Bền Bỉ: Các bộ phận của bơm được làm từ vật liệu chất lượng cao, chống ăn mòn và chịu mài mòn, giúp tăng cường độ bền và tuổi thọ của bơm.
- Khả Năng Hoạt Động Ổn Định: Bơm hoạt động ổn định và đáng tin cậy, giúp giảm thiểu sự cố và bảo trì trong quá trình sử dụng.
2.5. Tiết Kiệm Năng Lượng
- Hiệu Suất Năng Lượng: Bơm được thiết kế để hoạt động hiệu quả về mặt năng lượng, giúp tiết kiệm chi phí vận hành và giảm ảnh hưởng đến môi trường.
2.6. Dễ Dàng Bảo Trì
- Thiết Kế Dễ Tháo Lắp: Bơm có thiết kế cho phép dễ dàng tháo lắp các bộ phận để thực hiện bảo trì và sửa chữa.
- Chi Phí Bảo Trì Thấp: Kích thước nhỏ gọn và thiết kế đơn giản giúp giảm chi phí bảo trì và sửa chữa.
2.7. Tính Linh Hoạt Cao
- Ứng Dụng Đa Dạng: Bơm có thể được sử dụng trong nhiều ứng dụng khác nhau, từ cấp nước dân dụng đến các quy trình công nghiệp, và tưới tiêu nông nghiệp.
Tóm lại, bơm nước nằm ngang SLW-ISW50-100 với độ hút sâu 2.3m có cấu tạo và tính năng vượt trội, mang lại hiệu suất cao trong một thiết kế nhỏ gọn. Nó đáp ứng các yêu cầu của nhiều ứng dụng khác nhau, từ cung cấp nước cho các hệ thống cấp nước đến các ứng dụng công nghiệp và nông nghiệp.

Tiêu chuẩn chất lượng của bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m
Bơm nước nằm ngang SLW-ISW50-100 với độ hút sâu 2.3m cần đáp ứng một số tiêu chuẩn chất lượng cụ thể để đảm bảo hiệu suất và độ tin cậy trong quá trình hoạt động. Dưới đây là các tiêu chuẩn chất lượng chi tiết mà bơm phải đạt được:
1. Tiêu Chuẩn Kỹ Thuật
Hiệu Suất:
- Bơm phải đạt hiệu suất tối ưu trong các điều kiện hoạt động khác nhau, với lưu lượng từ 8.8 m³/h đến 16.3 m³/h và đẩy cao tối đa 13.6m. Hiệu suất cao giúp tiết kiệm năng lượng và giảm chi phí vận hành.
Độ Hút Sâu:
- Độ hút sâu của bơm SLW-ISW50-100 là 2.3m. Bơm phải được thiết kế để duy trì hiệu suất hút ổn định trong phạm vi này, đảm bảo khả năng hút nước từ độ sâu tối đa mà không bị giảm hiệu suất.
Áp Suất và Đầu Ra:
- Bơm phải có khả năng tạo ra áp suất đủ để đạt được đầu ra mong muốn, với lưu lượng và độ cao đẩy được thiết kế phù hợp với yêu cầu kỹ thuật của hệ thống.
2. Tiêu Chuẩn Chất Lượng Vật Liệu
3. Tiêu Chuẩn An Toàn
4. Tiêu Chuẩn Hiệu Suất và Độ Tin Cậy
5. Tiêu Chuẩn Bảo Trì và Dịch Vụ
Hướng Dẫn Bảo Trì:
- Bơm cần có hướng dẫn bảo trì rõ ràng để giúp người sử dụng thực hiện bảo trì định kỳ và sửa chữa khi cần thiết, đảm bảo bơm hoạt động hiệu quả và kéo dài tuổi thọ của thiết bị.
Dịch Vụ Hậu Mãi:
- Nhà sản xuất hoặc nhà cung cấp nên cung cấp dịch vụ hậu mãi tốt, bao gồm bảo trì, sửa chữa và hỗ trợ kỹ thuật, để giúp người sử dụng giải quyết các vấn đề phát sinh trong quá trình sử dụng.
6. Tiêu Chuẩn Vận Chuyển và Lắp Đặt
Vận Chuyển An Toàn:
- Bơm cần được đóng gói và vận chuyển một cách an toàn để tránh hư hỏng trong quá trình vận chuyển. Đảm bảo rằng các biện pháp bảo vệ phù hợp được sử dụng để bảo vệ bơm khỏi các va đập và sự cố trong quá trình vận chuyển.
Hướng Dẫn Lắp Đặt:
- Cần có hướng dẫn lắp đặt chi tiết để đảm bảo bơm được lắp đặt đúng cách, bao gồm các yêu cầu về kết nối ống, điều chỉnh và kiểm tra hệ thống để đảm bảo hiệu suất tối ưu.
Bơm nước nằm ngang SLW-ISW50-100 với độ hút sâu 2.3m cần đáp ứng các tiêu chuẩn chất lượng kỹ thuật, vật liệu, an toàn, hiệu suất, bảo trì, và vận chuyển. Các tiêu chuẩn này đảm bảo rằng bơm hoạt động hiệu quả, bền bỉ, và đáng tin cậy trong các ứng dụng công nghiệp và đời sống. Việc chọn bơm đáp ứng các tiêu chuẩn chất lượng này giúp tối ưu hóa hiệu suất, giảm chi phí vận hành, và kéo dài tuổi thọ của thiết bị.

Điều kiện làm việc bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

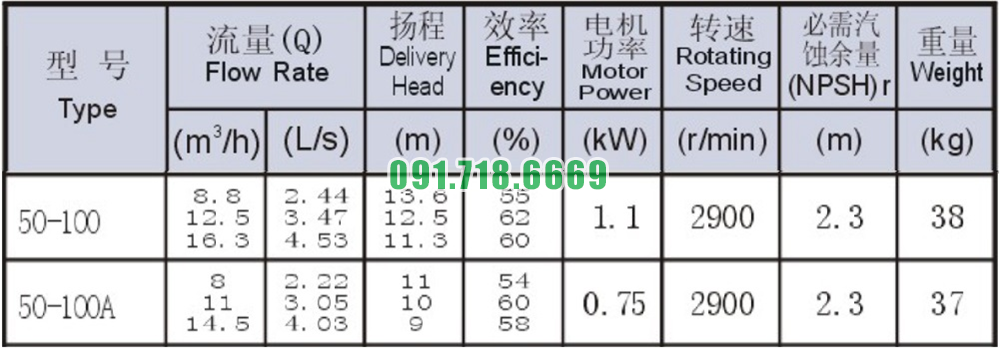

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m

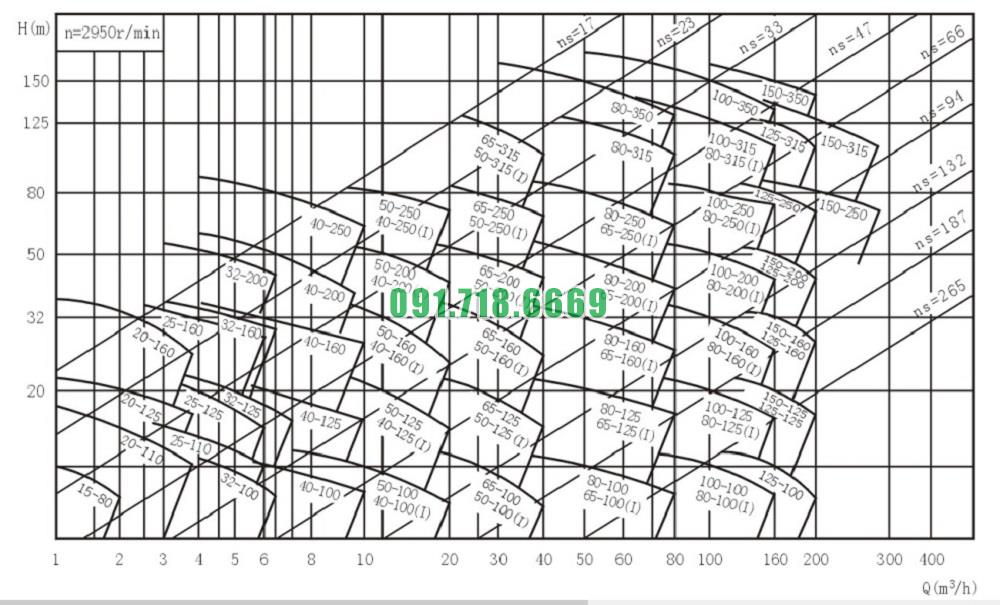

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m

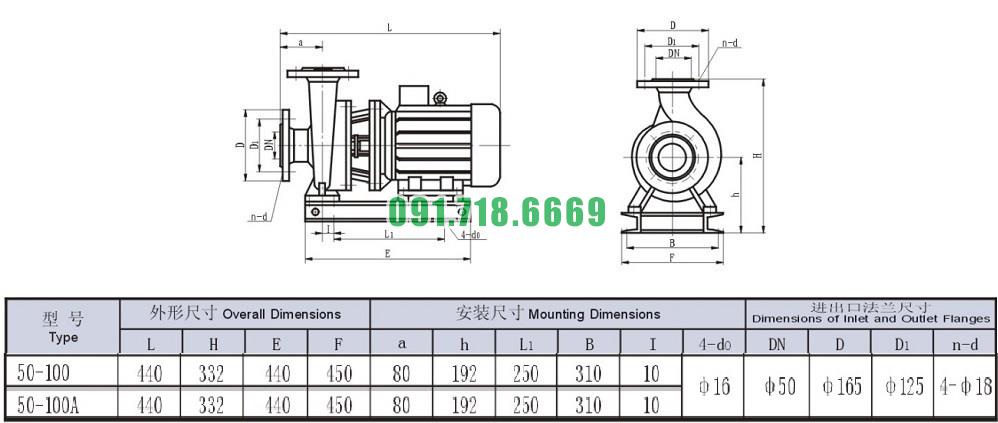

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW50-100 độ hút sâu 2.3m
