Cấu tạo và nguyên tắc hoạt động của bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m
Bơm nước nằm ngang SLW-ISW40-250-I là một loại bơm ly tâm có thiết kế và cấu tạo chuyên biệt để cung cấp hiệu suất ổn định trong nhiều ứng dụng khác nhau. Dưới đây là mô tả chi tiết về cấu tạo và nguyên tắc hoạt động của bơm này:

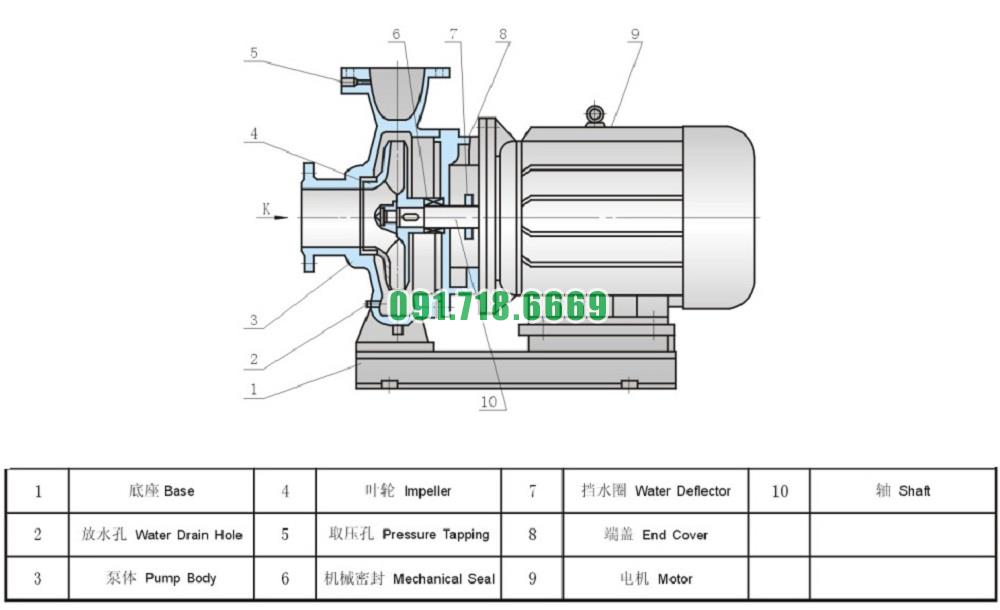

1. Cấu tạo của bơm nước nằm ngang SLW-ISW40-250-I
1.1. Thân bơm (Pump Casing)
Thân bơm được chế tạo từ vật liệu chất lượng cao như gang, thép không gỉ hoặc các hợp kim đặc biệt. Phần này bao gồm hai phần chính: thân bơm phía vào (suction casing) và thân bơm phía ra (discharge casing). Thân bơm chịu áp lực từ dòng nước và giữ các bộ phận bên trong.
1.2. Cánh bơm (Impeller)
Cánh bơm là một phần quan trọng của bơm ly tâm, nằm trong thân bơm. Cánh bơm SLW-ISW40-250-I thường được làm từ vật liệu như đồng hoặc thép không gỉ và có thiết kế dạng cánh quạt để tạo ra lực ly tâm, đẩy nước ra ngoài.
1.3. Trục bơm (Pump Shaft)
Trục bơm là phần kết nối giữa động cơ và cánh bơm. Nó truyền động từ động cơ đến cánh bơm để tạo ra lực quay. Trục thường được làm từ thép không gỉ hoặc các vật liệu chống ăn mòn khác.
1.4. Cơ cấu ổ trục (Bearing Assembly)
Cơ cấu ổ trục giữ cho trục bơm quay một cách mượt mà và ổn định. Hệ thống ổ trục bao gồm các ổ bi hoặc ổ trượt được thiết kế để giảm ma sát và chịu lực.
1.5. Seal cơ khí (Mechanical Seal)
Seal cơ khí được sử dụng để ngăn chặn sự rò rỉ chất lỏng từ bên trong bơm ra ngoài. Nó thường bao gồm hai bề mặt ma sát nhau để tạo ra một khe hở kín.
1.6. Động cơ (Motor)
Bơm SLW-ISW40-250-I thường được gắn với một động cơ điện để cung cấp năng lượng quay cho trục bơm. Động cơ có thể là động cơ đồng bộ hoặc không đồng bộ, thường được lắp đặt ở phía trên hoặc bên cạnh bơm.
1.7. Cánh quạt (Diffuser)
Một số mô hình bơm có thêm cánh quạt khuếch tán để điều chỉnh và làm ổn định dòng chảy trước khi nước được đưa ra khỏi bơm.
2. Nguyên tắc hoạt động của bơm nước nằm ngang SLW-ISW40-250-I
2.1. Nguyên tắc hoạt động cơ bản
Bơm ly tâm hoạt động dựa trên nguyên tắc của lực ly tâm. Khi động cơ quay trục bơm, cánh bơm cũng quay theo. Sự quay của cánh bơm tạo ra lực ly tâm, đẩy nước ra ngoài từ trung tâm của cánh bơm đến phía ngoài của thân bơm.
2.2. Quy trình hút nước
- Bước 1: Nước được hút vào bơm qua ống hút (suction). Sự chênh lệch áp suất giữa khu vực phía vào và phía ra của bơm giúp kéo nước vào bên trong thân bơm.
- Bước 2: Nước đi vào cánh bơm, nơi cánh bơm quay và tạo ra lực ly tâm. Lực này đẩy nước ra khỏi trung tâm cánh bơm.
- Bước 3: Nước sau đó đi qua cánh khuếch tán (nếu có) và ra khỏi bơm qua ống xả (discharge).
2.3. Quy trình xả nước
Khi cánh bơm quay, nước bị đẩy ra ngoài với áp suất cao hơn. Điều này tạo ra áp lực dòng chảy mạnh, cho phép nước di chuyển đến điểm sử dụng hoặc đến hệ thống phân phối khác.
2.4. Đảm bảo hiệu suất và độ bền
- Bơm hiệu quả: Để đảm bảo hiệu suất, bơm cần được lắp đặt chính xác và bảo trì định kỳ.
- Cơ cấu ổ trục: Được thiết kế để giảm ma sát và kéo dài tuổi thọ của bơm.
- Seal cơ khí: Được kiểm tra và bảo trì thường xuyên để tránh rò rỉ và hư hỏng.
Bơm SLW-ISW40-250-I với độ hút sâu 2.3m phù hợp cho các ứng dụng cần cung cấp nước từ các nguồn có độ sâu nhất định và yêu cầu hiệu suất ổn định trong môi trường công nghiệp hoặc dân dụng

Khuyến cáo khi lắp đặt và sử dụng bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m
Khi lắp đặt và sử dụng bơm nước nằm ngang SLW-ISW40-250-I với độ hút sâu 2.3m, việc tuân thủ các khuyến cáo kỹ thuật là rất quan trọng để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài của bơm. Dưới đây là hướng dẫn chi tiết:
1. Khuyến cáo khi lắp đặt
a. Lựa chọn vị trí lắp đặt
- Vị trí khô ráo và thông thoáng: Lắp đặt bơm ở nơi khô ráo, tránh nơi ẩm ướt hoặc có khả năng tiếp xúc với nước để bảo vệ các bộ phận điện.
- Gần nguồn cấp nước: Đảm bảo bơm được lắp đặt gần nguồn cấp nước để giảm thiểu độ dài ống hút và tối ưu hóa hiệu suất hút.
b. Kích thước và nền móng
- Nền móng vững chắc: Đảm bảo bơm được lắp đặt trên nền móng vững chắc để giảm rung động và tiếng ồn. Sử dụng đế chống rung nếu cần.
- Kích thước ống hút và xả: Đảm bảo kích thước ống hút và ống xả phù hợp với thông số kỹ thuật của bơm để tránh tắc nghẽn và giảm hiệu suất.
c. Kết nối ống hút và xả
- Lắp đặt ống hút: Đảm bảo ống hút không bị cong vênh hoặc có gấp khúc để tránh giảm lưu lượng và áp suất. Sử dụng ống hút có đường kính phù hợp.
- Lắp đặt ống xả: Đảm bảo ống xả được lắp đặt đúng cách, không bị tắc nghẽn và có đủ kích thước để đảm bảo lưu lượng tối ưu.
d. Lắp đặt các phụ kiện
- Van một chiều: Lắp đặt van một chiều ở đầu ống hút để ngăn nước chảy ngược và bảo vệ bơm.
- Van điều chỉnh áp suất: Cài đặt van điều chỉnh áp suất để kiểm soát áp suất hệ thống và bảo vệ bơm khỏi áp suất quá cao.
e. Điện và an toàn
- Kết nối điện: Đảm bảo kết nối điện được thực hiện theo đúng tiêu chuẩn và quy định an toàn. Kiểm tra điện áp và tần số trước khi khởi động.
- Bảo vệ quá tải: Cài đặt thiết bị bảo vệ quá tải để ngăn chặn hư hỏng bơm do quá tải điện.
2. Khuyến cáo khi sử dụng
a. Khởi động và vận hành
- Kiểm tra trước khi khởi động: Trước khi khởi động bơm, kiểm tra tất cả các kết nối, mức dầu (nếu có), và đảm bảo không có rò rỉ.
- Khởi động bơm: Khởi động bơm từ từ để kiểm tra hoạt động và đảm bảo bơm hoạt động bình thường mà không phát ra tiếng ồn lạ hoặc rung động.
b. Bảo trì định kỳ
- Kiểm tra và bảo trì định kỳ: Thực hiện bảo trì định kỳ theo hướng dẫn của nhà sản xuất, bao gồm kiểm tra các bộ phận như vòng bi, gioăng, và phớt.
- Làm sạch: Định kỳ làm sạch cửa hút và cửa xả để đảm bảo không có vật cản hoặc tắc nghẽn.
c. Theo dõi hiệu suất
- Giám sát hiệu suất: Theo dõi hiệu suất của bơm để phát hiện sớm bất kỳ vấn đề nào như giảm lưu lượng hoặc áp suất không ổn định.
- Điều chỉnh: Điều chỉnh các van và thiết bị điều khiển để duy trì hiệu suất tối ưu.
d. Xử lý sự cố
- Nhận diện lỗi: Nếu bơm hoạt động không bình thường, nhận diện lỗi và thực hiện các bước kiểm tra để xác định nguyên nhân.
- Sửa chữa và thay thế: Sửa chữa hoặc thay thế các bộ phận bị hỏng theo hướng dẫn của nhà sản xuất.
3. Khuyến cáo an toàn
- Sử dụng thiết bị bảo hộ: Đeo thiết bị bảo hộ như găng tay và kính bảo hộ khi lắp đặt, vận hành, và bảo trì bơm.
- Tuân thủ hướng dẫn: Tuân thủ hướng dẫn của nhà sản xuất để đảm bảo an toàn trong quá trình lắp đặt và sử dụng.
Việc lắp đặt và sử dụng bơm nước nằm ngang SLW-ISW40-250-I đúng cách sẽ giúp đảm bảo bơm hoạt động hiệu quả và bền bỉ. Hãy luôn thực hiện các bước kiểm tra và bảo trì định kỳ, và tuân thủ các khuyến cáo an toàn để tối ưu hóa hiệu suất và kéo dài tuổi thọ của bơm

Điều kiện làm việc bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m
1. Phạm vi dòng chảy: 1,8 ~ 2000m³ / h
2. Đầu nâng: <130m
3. Nhiệt độ trung bình: -10oC ~ 80oC, 105 ° C
4. Nhiệt độ môi trường: tối đa. +40°C; độ cao so với mực nước biển thấp hơn 1.500m; RH không cao hơn 95%
5. Tối đa. áp suất làm việc: 1.6MPa (DN200 trở xuống) và 1.0MPa (DN250 trở lên); tối đa. áp suất làm việc = áp suất đầu vào + áp suất đóng van (Q=0) và áp suất đầu vào 0,4MPa. Khi áp suất đầu vào cao hơn 0,4MPa hoặc mức tối đa của hệ thống. áp suất làm việc cao hơn 1,6MPa (DN200 trở xuống) hoặc 1,0MPa (DN250 trở lên) thì phải ghi chú riêng theo thứ tự để sử dụng gang than chì hình cầu hoặc thép đúc để chế tạo bộ phận chảy qua của máy bơm, và con dấu cơ khí phải được chọn theo cách khác.
6. Đối với bất kỳ chất rắn không hòa tan nào trong môi trường làm việc, thể tích đơn vị của nó phải nhỏ hơn 0,1% và độ hạt của nó <0,2 mm.
7. Tùy chọn mặt bích đồng hành: PN1.6MPa-GB/T17241.6-1998

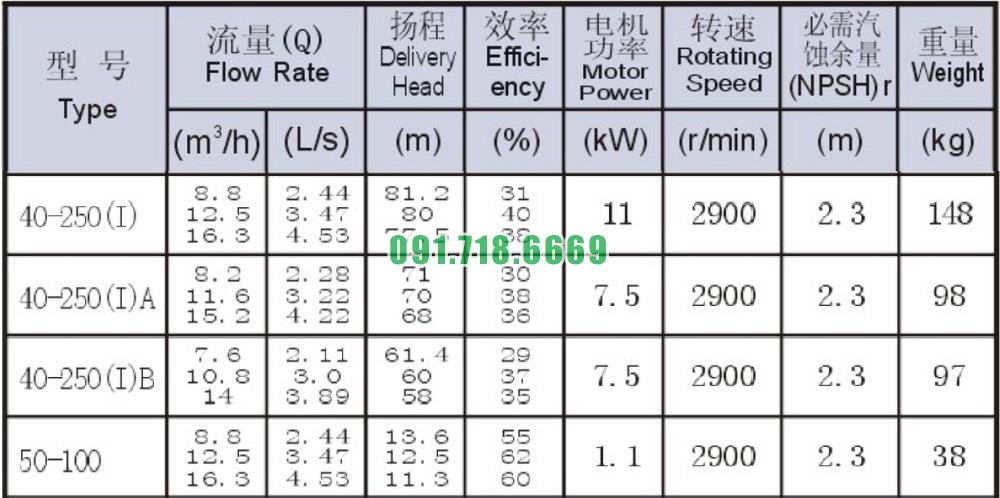

Bảng thông số kỹ thuật bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m

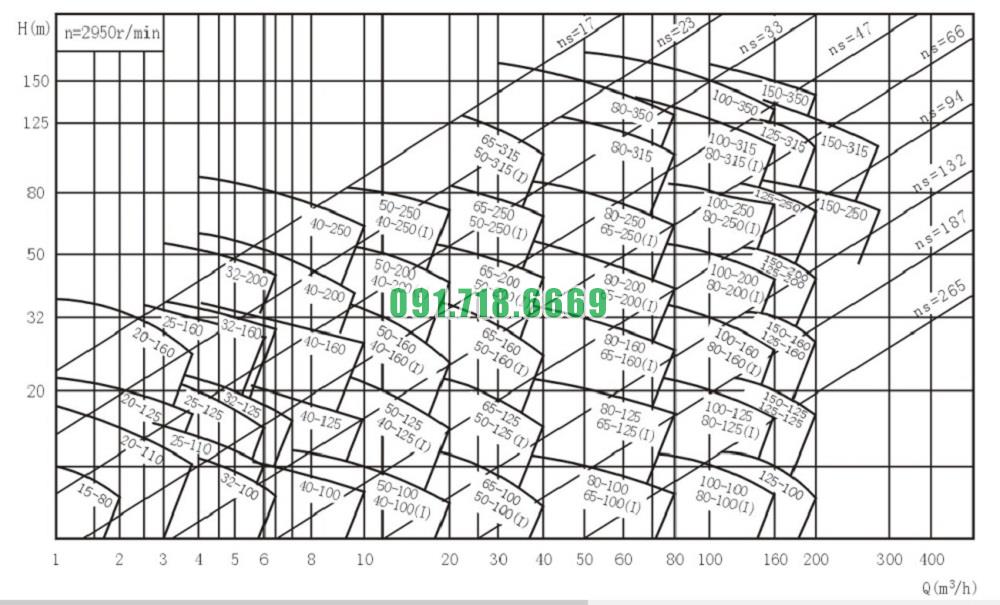

Đường cong hiệu suất bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m

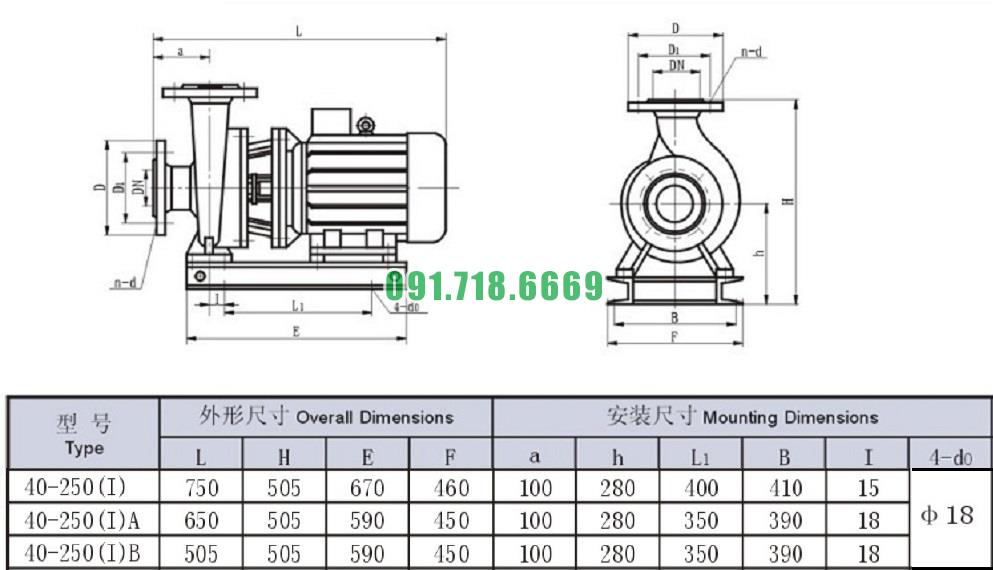

Bản vẽ cấu tạo và kích thước bơm nước nằm ngang SLW-ISW40-250-I độ hút sâu 2.3m
