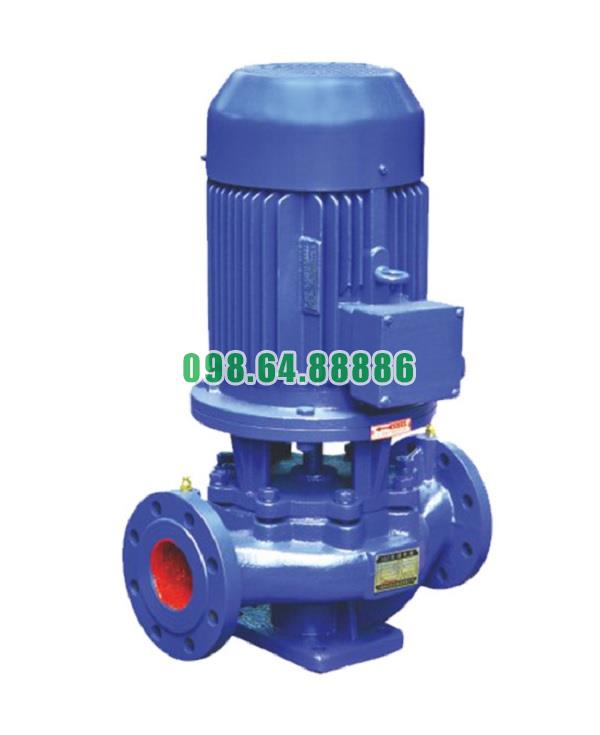

Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B công suất 3 kw

Cánh quạt của Bơm ly tâm trục đứng ISG50-200B, IRG50-200B

1. Vị trí và vai trò trung tâm trong bơm ly tâm

Cánh quạt (hay cánh bơm – impeller) là bộ phận quay chính trong buồng bơm, gắn trực tiếp với trục và nhận mô-men từ động cơ. Đây là nơi tạo ra lực ly tâm để hút chất lỏng vào tâm cánh và đẩy ra vành ngoài với vận tốc cao.

Trong bơm ISG50-200B, IRG50-200B, cánh quạt đóng vai trò:

• Chuyển hóa năng lượng cơ học thành động năng của dòng chất lỏng

• Tạo ra áp suất và lưu lượng cần thiết cho hệ thống cấp nước, tuần hoàn

2. Hình dạng và kiểu cánh quạt

Cánh quạt trong model ISG/IRG thường có dạng cánh kín hoàn toàn (closed impeller), với đặc điểm:

• Gồm tấm chắn trước – tấm chắn sau – và các cánh cong ở giữa

• Cánh cong về phía sau để tăng hiệu suất thủy lực và giảm hiện tượng xâm thực (cavitation)

• Kết cấu đồng tâm giúp cân bằng động tốt, giảm rung lắc trong quá trình quay

Thiết kế cánh dạng kín đặc biệt phù hợp cho bơm nước sạch hoặc nước có độ tinh khiết cao, không chứa cặn rắn.

3. Vật liệu chế tạo

Cánh quạt của model ISG50-200B, IRG50-200B được đúc từ các vật liệu có độ bền cao:

• Gang cầu hoặc gang xám: phổ biến nhất, chịu lực tốt, chi phí hợp lý

• Đồng hợp kim (bronze): chống ăn mòn, thường dùng cho nước biển, nước khoáng

• Inox 304/316: chịu ăn mòn và nhiệt tốt, dùng trong nước nóng hoặc hóa chất nhẹ

Tùy vào yêu cầu ứng dụng cụ thể (nhiệt độ, độ pH, độ mặn), người dùng có thể lựa chọn loại cánh tương ứng.

4. Thiết kế tối ưu dòng chảy

Cánh được thiết kế theo nguyên lý thủy lực hiện đại:

• Sử dụng phần mềm mô phỏng CFD để tối ưu góc nghiêng và khoảng cách giữa các cánh

• Giảm nhiễu loạn và xoáy rối trong dòng chảy

• Tăng tốc dòng chất lỏng dần dần, tránh mất năng lượng và tạo áp hiệu quả hơn

Nhờ đó, cánh quạt giúp bơm đạt hiệu suất thủy lực cao (lên tới 75%), vận hành êm ái, không gây rung mạnh.

5. Gắn kết chắc chắn và bảo trì dễ dàng

• Cánh bơm được gắn trực tiếp vào trục bằng then hoa hoặc bu-lông khóa, đảm bảo chắc chắn trong quá trình quay với tốc độ cao.

• Thiết kế dạng trượt hoặc ren tháo nhanh, cho phép bảo trì, thay thế cánh dễ dàng mà không cần tháo toàn bộ máy.

6. Bảo vệ chống mài mòn và xâm thực

• Một số model có thể trang bị vòng chống mài (wear ring) giữa cánh và thân bơm để:

  • Hạn chế mài mòn tiếp xúc

  • Duy trì khe hở hợp lý, đảm bảo hiệu suất không bị giảm sau thời gian dài sử dụng

Cánh quạt trong bơm ly tâm trục đứng ISG50-200B, IRG50-200B là bộ phận trọng tâm tạo áp và lưu lượng, được thiết kế tối ưu về hình học, vật liệu và độ bền. Nhờ kết cấu dạng cánh kín và khả năng cân bằng động tốt, cánh quạt giúp máy bơm vận hành hiệu quả, ổn định, ít hao mòn và phù hợp với đa dạng môi trường làm việc.

Thiết kế mặt bích của Bơm ly tâm trục đứng inline model ISG50-200B, IRG50-200B

Vai trò của mặt bích trong cấu tạo máy bơm

Mặt bích là bộ phận quan trọng giúp kết nối đường ống hút – xả với thân bơm. Thiết kế mặt bích đúng tiêu chuẩn giúp:

• Đảm bảo độ kín khít, ngăn rò rỉ chất lỏng

• Tăng tính ổn định khi lắp đặt, giúp chống rung lắc trong vận hành

• Dễ tháo lắp, bảo trì, thay thế đường ống hoặc thiết bị đi kèm

Vị trí mặt bích trên model ISG50-200B, IRG50-200B

• Mặt bích hút và xả được bố trí thẳng hàng, trên cùng một trục ngang (inline)

• Đặt tại hai bên thân bơm, giúp máy bơm có thể lắp trực tiếp vào hệ thống đường ống không cần điều chỉnh hướng

Thông số kỹ thuật cơ bản của mặt bích

Tiêu chuẩn chế tạo

• Tiêu chuẩn phổ biến:

  • JIS (Nhật Bản) – thường dùng tại Việt Nam, đường kính từ DN50 – DN200

  • DIN (Đức) – sử dụng trong các dự án công nghiệp châu Âu

  • ANSI (Mỹ) – phổ biến tại thị trường Bắc Mỹ hoặc công trình quốc tế

Đường kính và kích thước

• Model ISG50-200B, IRG50-200B thông thường có:

  • Đường kính mặt bích DN50 (50mm)

  • Số lỗ bu lông: 4 lỗ, đều quanh tâm

  • Khoảng cách tâm lỗ và đường kính ngoài mặt bích tuân theo tiêu chuẩn JIS 10K hoặc DIN PN16

Kiểu kết nối

• Kết nối bulông – đai ốc qua mặt bích

• Có sử dụng gioăng cao su hoặc giấy làm kín giữa hai mặt tiếp xúc

• Dễ tháo rời trong bảo trì nhờ cấu trúc bắt bulông độc lập

Đặc điểm thiết kế tối ưu cho hệ thống đường ống

Thẳng hàng (inline)

• Dòng chảy vào và ra không bị đổi hướng, giảm tổn thất áp suất

• Dễ lắp vào hệ thống sẵn có, không cần gia công thêm khớp nối

Vật liệu mặt bích

• Thân gang đúc liền mặt bích: chịu áp lực tốt, dễ gia công

• Với bơm Inox, mặt bích cũng làm bằng Inox 304/316, kháng ăn mòn cao

Khả năng chịu áp

• Mặt bích thường thiết kế theo tiêu chuẩn chịu áp lực PN10 – PN16

• Phù hợp với hầu hết các hệ thống cấp thoát nước, chữa cháy, công nghiệp nhẹ

Lưu ý khi lắp đặt mặt bích

• Làm sạch bề mặt và lớp gioăng trước khi siết bulông

• Siết bulông theo hình chéo đối xứng, tránh cong vênh mặt tiếp xúc

• Không bôi keo kín nước quá dày, có thể gây lệch khớp nối

Thiết kế mặt bích của máy bơm ly tâm trục đứng ISG50-200B, IRG50-200B được tối ưu theo chuẩn inline thẳng hàng, giúp lắp đặt dễ dàng, giảm tổn thất áp và bảo trì nhanh chóng. Việc lựa chọn đúng tiêu chuẩn mặt bích và lắp đặt chính xác sẽ góp phần nâng cao hiệu suất hệ thống, đảm bảo an toàn và độ bền của thiết bị trong quá trình vận hành.

Thông số kỹ thuật và kích thước bơm model ISG50-200B

Bản vẽ bên ngoài của bơm và bản vẽ lắp đặt bơm model ISG50-200B

Đường cong hiệu suất bơm model ISG50-200B

Cấu trúc bơm chịu nhiệt độ cao bơm model ISG50-200B

Phụ kiện và kích thước lắp đặt bơm model ISG50-200B

Phương thức lắp đặt bơm model ISG50-200B
