Phân tích chi tiết cấu tạo Bơm khí dầu mỏ hóa lỏng YAB15-5A

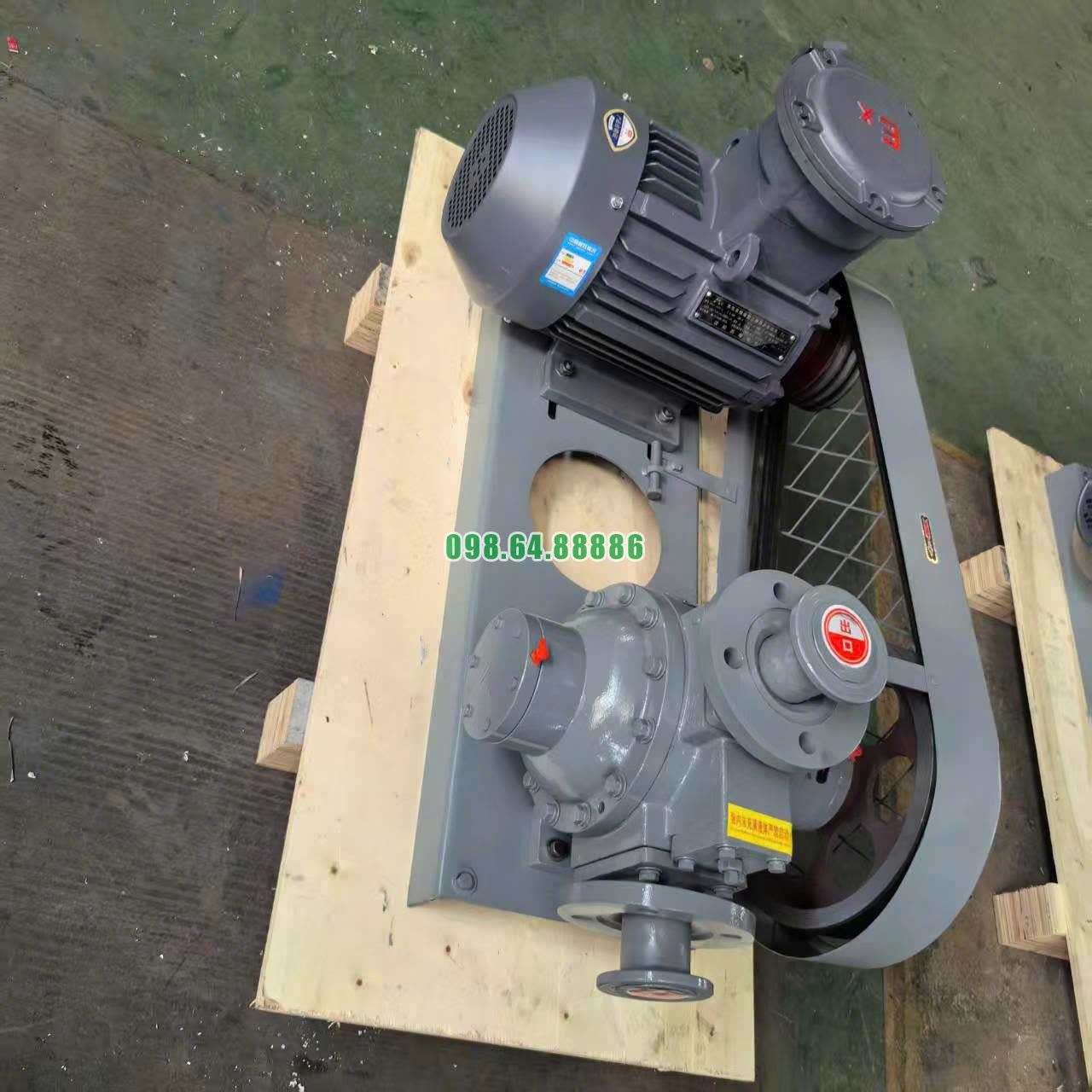

Tổng quan cấu tạo Bơm khí dầu mỏ hóa lỏng YAB15-5A
Bơm khí dầu mỏ hóa lỏng YAB15-5A là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Cấu tạo của bơm được thiết kế tập trung vào ba yêu cầu chính: làm kín tốt, vận hành ổn định và chịu mài mòn cao.
Với thông số lưu lượng 15m³/h, tốc độ quay 780 r.Pm, chênh lệch áp suất 0.4MPa, áp suất làm việc 2.0MPa và công suất 4KW, cấu tạo của Bơm khí dầu mỏ hóa lỏng YAB15-5A phù hợp cho các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm và luyện kim.
Cấu tạo thân bơm YAB15-5A
Vỏ bơm bằng gang hợp kim chịu mài mòn
Thân bơm của Bơm khí dầu mỏ hóa lỏng YAB15-5A được chế tạo từ gang hợp kim chịu mài mòn mật độ cao. Đây là bộ phận bao bọc toàn bộ buồng bơm, chịu áp lực trực tiếp từ môi chất trong quá trình hút và đẩy.
Vỏ bơm có nhiệm vụ giữ ổn định kết cấu, bảo vệ rotor, cánh trượt, trục bơm và hệ thống làm kín bên trong. Khi bơm làm việc với môi chất dễ bay hơi, thân bơm chắc chắn giúp hạn chế biến dạng, giảm nguy cơ rò rỉ và bảo đảm an toàn cho hệ thống.
Bề mặt gia công nhẵn
Bề mặt bên trong vỏ bơm được gia công có độ nhẵn cao. Đặc điểm này giúp môi chất di chuyển ổn định hơn trong buồng bơm, đồng thời hỗ trợ khả năng làm kín khi vận chuyển amoni lỏng hoặc khí dầu mỏ hóa lỏng.
Bề mặt nhẵn còn giúp giảm ma sát bất lợi, hạn chế mài mòn cánh trượt và duy trì hiệu suất vận hành lâu dài cho Bơm khí dầu mỏ hóa lỏng YAB15-5A.
Cấu tạo cánh trượt của Bơm khí dầu mỏ hóa lỏng YAB15-5A
Cánh trượt tạo chu trình hút và đẩy
Cánh trượt là bộ phận quan trọng trong cấu tạo của Bơm khí dầu mỏ hóa lỏng YAB15-5A. Khi rotor quay, các cánh trượt di chuyển trong buồng bơm, tạo ra các khoang chứa môi chất có thể thay đổi thể tích.
Ở khu vực cửa hút, thể tích khoang tăng lên để hút môi chất vào. Khi khoang di chuyển đến cửa xả, thể tích giảm lại, tạo lực đẩy môi chất ra ngoài. Nhờ cơ chế này, bơm tạo được dòng chảy ổn định với lưu lượng 15m³/h.
Cánh trượt chống mài mòn cao
Cánh trượt của YAB15-5A được chế tạo theo công thức đặc biệt, có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Đây là yếu tố rất quan trọng vì cánh trượt phải làm việc liên tục trong môi trường có áp suất, ma sát và môi chất dễ bay hơi.
Cánh trượt bền giúp bơm duy trì hiệu suất ổn định, giảm rung động và hạn chế hư hỏng khi vận hành lâu dài.
Cấu tạo vòng đệm và phớt làm kín
Vòng đệm chuyên dụng chống rò rỉ
Vòng đệm là bộ phận trực tiếp hỗ trợ khả năng làm kín của Bơm khí dầu mỏ hóa lỏng YAB15-5A. Với các môi chất như amoni lỏng, metanol, etylen oxit hoặc butadien, yêu cầu làm kín rất cao vì chỉ cần rò rỉ nhỏ cũng có thể gây mất an toàn.
Vòng đệm của bơm có độ bền tốt, khả năng chống mài mòn cao và giúp giữ môi chất trong hệ thống kín. Đây là một trong những điểm cấu tạo quan trọng giúp YAB15-5A phù hợp với chất lỏng dễ bay hơi.
Phớt làm kín tại vị trí trục
Khu vực trục bơm là vị trí dễ phát sinh rò rỉ do trục phải quay liên tục ở tốc độ 780 r.Pm. Vì vậy, phớt làm kín được bố trí để ngăn môi chất thoát ra ngoài tại điểm trục xuyên qua thân bơm.
Phớt làm kín giúp duy trì áp suất trong buồng bơm, bảo vệ môi chất không bị thất thoát và tăng độ an toàn khi bơm vận chuyển khí dầu mỏ hóa lỏng hoặc amoni lỏng.
Cấu tạo trục bơm
Trục truyền động từ động cơ đến rotor
Trục bơm có nhiệm vụ nhận chuyển động quay từ động cơ YB112M-4 công suất 4KW và truyền lực đến rotor bên trong buồng bơm. Khi trục quay ổn định, rotor và cánh trượt hoạt động đều, tạo chu trình hút – đẩy liên tục.
Trục bơm là bộ phận chịu lực xoắn, lực hướng tâm và tải do áp suất môi chất. Vì vậy, cấu tạo trục cần bảo đảm độ cứng vững, độ đồng tâm và khả năng làm việc ổn định.
Trục giúp giảm rung và bảo vệ hệ thống làm kín
Nếu trục quay lệch tâm hoặc rung mạnh, phớt làm kín và vòng đệm sẽ nhanh bị mài mòn. Vì vậy, trục bơm ổn định giúp Bơm khí dầu mỏ hóa lỏng YAB15-5A giảm tiếng ồn, hạn chế rung động và duy trì khả năng làm kín trong quá trình vận hành.
Cấu tạo động cơ đi kèm YB112M-4
Động cơ công suất 4KW
Bơm khí dầu mỏ hóa lỏng YAB15-5A sử dụng động cơ đi kèm YB112M-4, công suất 4KW. Động cơ này tạo lực quay cho trục bơm, giúp bơm đạt tốc độ 780 r.Pm và duy trì lưu lượng 15m³/h.
Công suất 4KW phù hợp với cấu hình của YAB15-5A, giúp bơm vận hành ổn định, không quá tải và đáp ứng tốt nhu cầu vận chuyển môi chất trong hệ thống công nghiệp.
Động cơ hỗ trợ vận hành ổn định
Động cơ ổn định giúp quá trình hút và đẩy môi chất diễn ra đều hơn. Khi động cơ truyền lực tốt, bơm có thể duy trì áp suất làm việc 2.0MPa và chênh lệch áp suất 0.4MPa, hạn chế dao động dòng chảy trong đường ống.
Cấu tạo đầu vào và đầu ra của bơm
Đầu vào 2 inch
Đầu vào của Bơm khí dầu mỏ hóa lỏng YAB15-5A có kích thước 2 inch, dùng để kết nối với đường hút của hệ thống. Kích thước này giúp bơm tiếp nhận môi chất ổn định từ bồn chứa hoặc đường ống cấp.
Đầu hút cần được lắp đúng kích thước, đúng tâm và bảo đảm kín để tránh hút lẫn khí, giảm hiệu suất hoặc gây rung trong quá trình vận hành.
Đầu ra 2 inch
Đầu ra của bơm cũng có kích thước 2 inch, giúp môi chất sau khi được nén và đẩy ra ngoài đi tiếp vào hệ thống đường ống. Sự đồng bộ giữa đầu vào và đầu ra giúp dòng chảy cân bằng hơn, hạn chế tổn thất áp suất và hỗ trợ bơm vận hành ổn định.
Cấu tạo chịu áp của Bơm khí dầu mỏ hóa lỏng YAB15-5A
Áp suất làm việc 2.0MPa
Cấu tạo của Bơm khí dầu mỏ hóa lỏng YAB15-5A được thiết kế để làm việc với áp suất 2.0MPa. Thân bơm, trục, cánh trượt, vòng đệm và phớt làm kín đều phải phối hợp để chịu được áp lực trong quá trình vận chuyển môi chất.
Khả năng chịu áp giúp bơm phù hợp với các hệ thống vận chuyển khí hóa lỏng, amoni lỏng và dung môi dễ bay hơi trong điều kiện công nghiệp.
Chênh lệch áp suất 0.4MPa
Chênh lệch áp suất 0.4MPa cho thấy bơm có khả năng tạo lực đẩy ổn định giữa đầu hút và đầu xả. Đây là yếu tố giúp dòng môi chất được di chuyển đều trong đường ống, hạn chế tụt áp hoặc dao động áp suất bất thường.
Cấu tạo phù hợp với chất lỏng dễ bay hơi
Tập trung vào độ kín
Điểm nổi bật trong cấu tạo của Bơm khí dầu mỏ hóa lỏng YAB15-5A là khả năng làm kín mạnh mẽ. Từ vỏ bơm, vòng đệm, phớt trục đến cánh trượt đều được thiết kế để hạn chế môi chất thoát ra ngoài.
Đây là lý do bơm phù hợp với amoni lỏng, khí dầu mỏ hóa lỏng, metanol, etylen oxit và các chất dễ bay hơi khác.
Tập trung vào độ bền
Vỏ gang hợp kim chịu mài mòn, cánh trượt bền bỉ và vòng đệm chống mài mòn giúp Bơm khí dầu mỏ hóa lỏng YAB15-5A làm việc ổn định trong thời gian dài. Cấu tạo bền giúp giảm hư hỏng, giảm chi phí bảo dưỡng và tăng độ an toàn cho hệ thống.
Phân tích chi tiết cấu tạo Bơm khí dầu mỏ hóa lỏng YAB15-5A cho thấy thiết bị được thiết kế tập trung vào khả năng làm kín, độ bền và sự ổn định khi vận chuyển chất lỏng dễ bay hơi. Các bộ phận chính như thân bơm gang hợp kim chịu mài mòn, cánh trượt bền, vòng đệm chuyên dụng, phớt làm kín, trục bơm và động cơ YB112M-4 công suất 4KW đều có vai trò quan trọng trong quá trình vận hành.
Với lưu lượng 15m³/h, tốc độ quay 780 r.Pm, áp suất làm việc 2.0MPa, chênh lệch áp suất 0.4MPa, đầu vào – đầu ra 2 inch và phạm vi nhiệt độ ±40°C, Bơm khí dầu mỏ hóa lỏng YAB15-5A là lựa chọn phù hợp cho các hệ thống cần bơm chuyển khí hóa lỏng, amoni lỏng và các môi chất bay hơi trong môi trường công nghiệp.
